LabVIEW控制Arduino实现模拟数据采集(基础篇—8)

目录

​​1、实验目的​​

​​2、实验环境​​

​​3、程序设计​​

​​4、实验演示​​

1、实验目的

利用LIAT中的模拟采样函数库,通过Arduino Uno控制板上的模拟输入端口采集模拟信号,并上传至LabVIEW界面上显示波形,实现一个数据采集的功能。

2、实验环境

将需测量信号的正负两端分别接至Arduino Uno控制板上的模拟输入端口和GND引脚上,并在LabVIEW软件上选择所连接的端口号。

3、程序设计

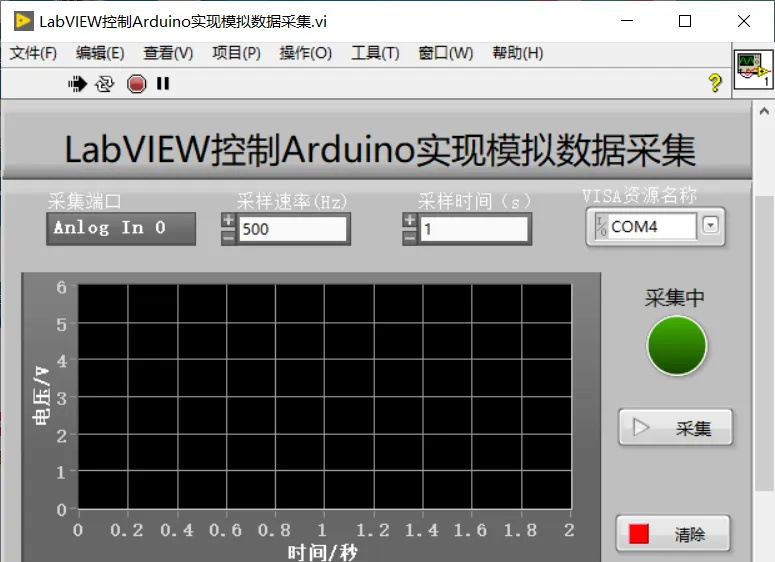

本例修改自LabVIEW Interface for Arduino函数库中的示例,位于函数选板“函数”→"Arduino"→"Example"→"Finite Analog Samp-ling Example",修改后的LabVIEW前面板如下图所示:

LabVIEW控制Arduino实现模拟数据采集(基础篇—8)

程序框图如下图所示:

LabVIEW控制Arduino实现模拟数据采集(基础篇—8)
LabVIEW控制Arduino实现模拟数据采集(基础篇—8)

在软件运行前设置Arduino Uno控制板的串口号、采集端口、采样速率(Hz)和采样时间(s)。

LabVIEW程序首先通过设置的串口号与Arduino Uno控制板建立连接,然后等待事件结构,若采集键被按下,则点亮“采集中"LED灯,再调用模拟采样函数库中的GetFinite Analog Sample函数节点以设置好的采集端口、采样速率和采样点数来实现有限采样并送入波形显示控件,完成之后熄灭"采集中”LED灯,采样点数通过采样速率和采样时间计算得到;若清除键被按下,则清除波形显示。最后,断开与Arduino Uno控制板的连接。
