Spring-Cloud-Gateway 源码解析 —— 处理器 (3.2) 之 RoutePredicateHandlerMapping 路由匹配

1. 概述

本文主要分享 RoutePredicateHandlerMapping 路由匹配。

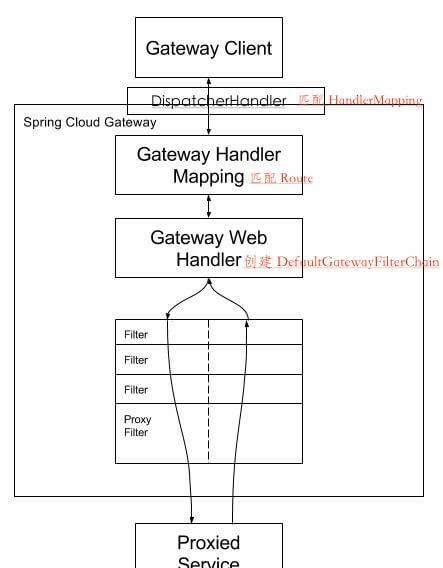

我们先一起来看看，一个请求是怎么被 Spring Cloud Gateway 处理的，如下图 ：

1. org.springframework.web.reactive.DispatcherHandler

    ：接收到请求，匹配 HandlerMapping ，此处会匹配到 RoutePredicateHandlerMapping 。

2. org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping

    ：接收到请求，匹配 Route 。

3. org.springframework.cloud.gateway.handler.FilteringWebHandler

    ：获得 Route 的 GatewayFilter 数组，创建 GatewayFilterChain 处理请求。

第一、二步，在本文分享。第三步，在 《Spring-Cloud-Gateway 源码解析 —— 处理器 (3.3) 之 FilteringWebHandler 创建过滤器链 》 分享。

2. DispatcherHandler

org.springframework.web.reactive.DispatcherHandler

 ，请求分发处理器，Spring WebFlux 的访问入口。可能大多数人对这个类都比较陌生，我们来看看他在 Spring MVC 的兄弟 DispatcherServlet 是不是就有点熟悉的感觉。

下面来看看

DispatcherHandler#handle(ServerWebExchange)

 方法，代码如下 ：

1: public class DispatcherHandler implements WebHandler, ApplicationContextAware {
 2:
 3: 	@Nullable
 4: 	private List<HandlerMapping> handlerMappings;
 5:
 6: 	@Nullable
 7: 	private List<HandlerAdapter> handlerAdapters;
 8:
 9: 	@Override
10: 	public Mono<Void> handle(ServerWebExchange exchange) {
11: 		if (logger.isDebugEnabled()) {
12: 			ServerHttpRequest request = exchange.getRequest();
13: 			logger.debug("Processing " + request.getMethodValue() + " request for [" + request.getURI() + "]");
14: 		}
15: 		if (this.handlerMappings == null) {
16: 			return Mono.error(HANDLER_NOT_FOUND_EXCEPTION);
17: 		}
18: 		return Flux.fromIterable(this.handlerMappings)
19: 				.concatMap(mapping -> mapping.getHandler(exchange))
20: 				.next()
21: 				.switchIfEmpty(Mono.error(HANDLER_NOT_FOUND_EXCEPTION))
22: 				.flatMap(handler -> invokeHandler(exchange, handler))
23: 				.flatMap(result -> handleResult(exchange, result));
24: 	}
25: }


第 18 至 20 行 ：顺序使用

handlerMappings

 获得对应的 WebHandler 。

• 使用

  #concatMap(Function)

   操作符的原因是考虑

  handlerMappings

   的顺序性，详见 《RxJava（四） concatMap操作符用法详解》 。
• 使用官方

  spring-cloud-gateway-sample

   项目，此处打断点，

  handlerMappings

   变量值如下图 ：



• 在【第 19 行】，调用

  HandlerMapping#getHandler(ServerWebExchange)

   获得 Handler 。在整理，RoutePredicateHandlerMapping 匹配请求对应的 Route ，并返回 FilteringWebHandler 。此时，FilteringWebHandler 还并未获得 Route 的 GatewayFilter ，创建 GatewayFilterChain 处理请求。和本文的第一张图有点出入，该图主要描述整个请求经历的流程。
• 第 21 行 ：如果匹配不到 WebHandler ，返回

  HANDLER_NOT_FOUND_EXCEPTION

   。
• 第 22 行 ：调用

  #handle()

   方法，执行 Handler 。代码如下 ：

1: private Mono<HandlerResult> invokeHandler(ServerWebExchange exchange, Object handler) {
 2: 	if (this.handlerAdapters != null) {
 3: 		for (HandlerAdapter handlerAdapter : this.handlerAdapters) {
 4: 			if (handlerAdapter.supports(handler)) {
 5: 				return handlerAdapter.handle(exchange, handler);
 6: 			}
 7: 		}
 8: 	}
 9: 	return Mono.error(new IllegalStateException("No HandlerAdapter: " + handler));
10: }


• • 使用官方

    spring-cloud-gateway-sample

     项目，此处打断点，

    handlerMappings

     变量值如下图 ：



  • 第 2 至 8 行 ：顺序匹配 HandlerAdapter ，通过调用

    HandlerAdapter#handle(ServerWebExchange, Object)

     方法，从而执行 Handler 。在此处，我们会匹配到 SimpleHandlerAdapter 。
  • 第 9 行 ：匹配不到 HandlerAdapter ，返回 IllegalStateException 。
• 第 23 行 ：调用

  #handleResult()

   方法，处理结果。SimpleHandlerAdapter 返回的是

  Mono.empty()

   ，所以不会触发该方法。

  #handleResult()

   代码如下 ：

1: private Mono<Void> handleResult(ServerWebExchange exchange, HandlerResult result) {
2: 	return getResultHandler(result).handleResult(exchange, result)
3: 			.onErrorResume(ex -> result.applyExceptionHandler(ex).flatMap(exceptionResult ->
4: 					getResultHandler(exceptionResult).handleResult(exchange, exceptionResult)));
5: }


2.1 SimpleHandlerAdapter

org.springframework.web.reactive.result.SimpleHandlerAdapter

 ，基执行 WebHandler 的处理器适配器。

#supports(Object)

 方法，代码如下 ：

@Override
public boolean supports(Object handler) {
	return WebHandler.class.isAssignableFrom(handler.getClass());
}


• 支持 WebHandler 。

#handle(ServerWebExchange, Object)

 方法，代码如下 ：

1: @Override
2: public Mono<HandlerResult> handle(ServerWebExchange exchange, Object handler) {
3: 	WebHandler webHandler = (WebHandler) handler;
4: 	Mono<Void> mono = webHandler.handle(exchange);
5: 	return mono.then(Mono.empty());
6: }


• 第 3 至 4 行 ：调用

  WebHandler#handle(ServerWebExchange)

   方法，执行处理器。例如，WebHandler 为 FilteringWebHandler 时，获得 Route 的 GatewayFilter 数组，创建 GatewayFilterChain 处理请求。
• 第 5 行 ：在 WebHandler 执行完后 (

  #then(Mongo)

   )，然后返回

  Mono.empty()

   。

3. RoutePredicateHandlerMapping

org.springframework.cloud.gateway.handler.RoutePredicateHandlerMapping

 ，匹配 Route ，并返回处理 Route 的 FilteringWebHandler 。

RoutePredicateHandlerMapping 构造方法，代码如下 ：

public class RoutePredicateHandlerMapping extends AbstractHandlerMapping {

	private final FilteringWebHandler webHandler;
	private final RouteLocator routeLocator;

	public RoutePredicateHandlerMapping(FilteringWebHandler webHandler, RouteLocator routeLocator) {
		this.webHandler = webHandler;
		this.routeLocator = routeLocator;

		setOrder(1); // RequestMappingHandlerMapping 之后
	}
}


• 调用

  #setOrder(1)

   的原因，Spring Cloud Gateway 的 GatewayWebfluxEndpoint 提供 HTTP API ，不需要经过网关，它通过 RequestMappingHandlerMapping 进行请求匹配处理。RequestMappingHandlerMapping 的

  order = 0

   ，需要排在 RoutePredicateHandlerMapping 前面。所有，RoutePredicateHandlerMapping 设置

  order = 1

   。

#getHandlerInternal()

 方法，在

DispatcherHandler#handle(ServerWebExchange)

 方法的【第 19 行】被调用，匹配 Route ，并返回处理 Route 的 FilteringWebHandler 。代码如下 ：

1: @Override
 2: protected Mono<?> getHandlerInternal(ServerWebExchange exchange) {
 3:     // 设置 GATEWAY_HANDLER_MAPPER_ATTR 为 RoutePredicateHandlerMapping
 4: 	exchange.getAttributes().put(GATEWAY_HANDLER_MAPPER_ATTR, getClass().getSimpleName());
 5:
 6: 	return lookupRoute(exchange) // 匹配 Route
 7: 			// .log("route-predicate-handler-mapping", Level.FINER) //name this
 8: 			.flatMap((Function<Route, Mono<?>>) r -> { // 返回 FilteringWebHandler
 9: 				if (logger.isDebugEnabled()) {
10: 					logger.debug("Mapping [" + getExchangeDesc(exchange) + "] to " + r);
11: 				}
12:
13: 				// 设置 GATEWAY_ROUTE_ATTR 为 匹配的 Route
14: 				exchange.getAttributes().put(GATEWAY_ROUTE_ATTR, r);
15: 				// 返回
16: 				return Mono.just(webHandler);
17: 			}).switchIfEmpty(Mono.empty().then(Mono.fromRunnable(() -> { // 匹配不到 Route
18: 				if (logger.isTraceEnabled()) {
19: 					logger.trace("No RouteDefinition found for [" + getExchangeDesc(exchange) + "]");
20: 				}
21: 			})));
22: }


• 第 4 行 ：设置

  GATEWAY_HANDLER_MAPPER_ATTR

   为 RoutePredicateHandlerMapping 。
• 第 6 行 ：调用

  #lookupRoute(ServerWebExchange)

   方法，匹配 Route 。
• 第 8 至 16 行 ：返回 Route 的处理器 FilteringWebHandler 。
  • 第 14 行 ：设置

    GATEWAY_ROUTE_ATTR

     为匹配的 Route 。
  • 第 16 行 ：返回 FilteringWebHandler。
• 第 17 至 21 行 ：匹配不到 Route ，返回

  Mono.empty()

   ，即不返回处理器。这样会不会有问题？不会，在

  DispatcherHandler#handle(ServerWebExchange)

   方法的【第 21 行】，我们可以看到，当没有合适的 Handler ，返回

  Mono.error(HANDLER_NOT_FOUND_EXCEPTION)

   。

#lookupRoute(ServerWebExchange)

 方法，顺序匹配 Route 。代码如下 ：

1: protected Mono<Route> lookupRoute(ServerWebExchange exchange) {
 2: 	return this.routeLocator.getRoutes()
 3: 			.filter(route -> route.getPredicate().test(exchange))
 4: 			.next()
 5: 			//TODO: error handling
 6: 			.map(route -> {
 7: 				if (logger.isDebugEnabled()) {
 8: 					logger.debug("RouteDefinition matched: " + route.getId());
 9: 				}
10: 				validateRoute(route, exchange);
11: 				return route;
12: 			});
13: }


• 第 2 至 4 行 ：调用

  RouteLocator#getRoutes()

   方法，获得全部 Route ，并调用

  Predicate#test(ServerWebExchange)

   方法，顺序匹配一个 Route。
• 第 5 行 ：未来会增加匹配过程中发生异常的处理。目前，任何一个

  Predicate#test(ServerWebExchange)

   的方法调用发生异常时，都会导致匹配不到 Route 。一定要注意。
• 第 6 至 11 行 ：调用

  #validateRoute(Route, ServerWebExchange)

   方法，校验 Route 的有效性。目前该方法是个空方法，可以通过继承 RoutePredicateHandlerMapping 进行覆盖重写。
