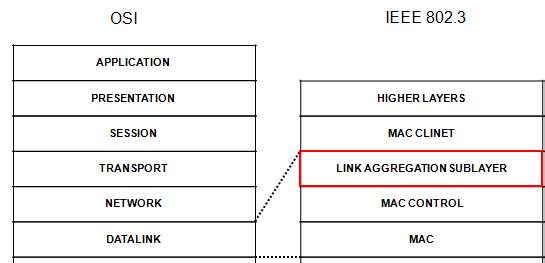

· 链路聚合的相关概念：
○ 聚合接口：是一个手工配置的逻辑接口，链路聚合组是随着聚合接口的创建而自动生成的。
○ 聚合组：是一组以太网接口的集合。
○ 聚合成员端口的状态：Selected状态（可以转发数据），Unselected状态（不能能转发数据）。
○ 操作Key：操作Key 是在链路聚合时，聚合控制根据成员端口的某些配置自动生成的一个配置组合，包括端口属性配置（包含端口速率、双工模式和链路状态配置）和第二类配置
○ 第一类配置：此类配置可以在聚合端口和成员端口上配置，但是不会参与操作Key的计算，如GVRP、MSTP等。
○ 第二类配置：包含：端口隔离、QinQ配置、VLAN配置、MAC地址学习配置，如果成员端口与聚合端口的第二类配置不同的，该成员端口不能成为Selected端口。
· LACP（Link Aggregation Control Protocol）链路聚合控制协议：
○ LACP 协议通过LACPDU（Link Aggregation ControlProtocol Data Unit，链路聚合控制协议数据单元）与对端交互信息。
○ 链路的两端分别称为Actor和Partner，双方通过交换LACPDU报文，与其他端口比较系统的优先级，系统MAC地址、端口优先级。端口号、 操作Key。选择能够汇聚的端口，从而双方可以对接口处于Selected 状态达成一致。
· 聚合接口的速率、双工状态由其Selected 成员端口决定：
聚合接口的速率是Selected 成员端口的速率之和，聚合接口的双工状态与Selected 成员端口的双工状态一致。
○ 比较两端系统的设备ID（设备ID＝系统的LACP 协议优先级＋系统MAC 地址）。先比较系统的LACP 协议优先级，如果相同再比较系统MAC 地址。设备ID 小的一端被认为较优（系统的LACP 协议优先级和MAC 地址越小，设备ID 越小）。
○ 比较设备ID 较优的一端的端口ID（端口ID＝端口的LACP 协议优先级＋端口号）。对于设备ID 较优的一端的各个端口，首先比较端口的LACP 协议优先级，如果优先级相同再比较端口号。端口ID 小的端口作为参考端口（端口的LACP 协议优先级和端口号越小，端口ID 越小）。
○ 与参考端口的端口属性配置和第二类配置一致且处于up 状态的端口、并且该端口的对端端口与参考端口的对端端口的配置也一致时，该端口才成为可能处于Selected 状态的候选端口。否则，端口将处于Unselected 状态。
○ 聚合组中处于Selected 状态的端口数是有限制的，当候选端口的数目未达到上限时，所有候选端口都为Selected 状态，其它端口为Unselected 状态；当候选端口的数目超过这一限制时，系统将按照端口ID 从小到大的顺序选择一些端口保持在Selected 状态，端口ID 较大的端口则变为Unselected 状态。同时，对端设备会感知这种状态的改变，相应端口的状态将随之变化。
○ 因硬件限制（如不能跨板聚合）而无法与参考端口聚合的端口将处于Unselected 状态。
○ Destination MAC ：为未知组播地址。可以通过判断该地址是否为0x010FE200-0004 来区分该报文是否为FLUSH 报文。
○ Source MAC ：表示发送FLUSH 报文的设备的桥MAC 地址。
○ Control Type： 表示控制类型。目前只有删除MAC 地址转发表项和ARP 表项一种（0x01）。
○ Control Version： 表示版本号。当前版本号为0x00，用于后续版本的扩展。
○ Device ID ：表示发送FLUSH 报文的设备的桥MAC 地址。
○ Control VLAN ID ：表示发送控制VLAN 的ID 号。
○ Auth-mode： 表示认证模式，和Password 一起使用，便于以后进行安全性扩展。
○ VLAN Bitmap ：表示VLAN 位图，用于携带需要刷新地址表的VLAN 列表。
○ FCS ：表示帧校验和，用于检查报文的合法性。
