使用者可以單獨為新繪制的圖形對象設定顔色、線型與線寬。
2.2.1 顔色的設定
autocad繪制的圖形對象都具有一定的顔色，為使繪制的圖形清晰明了，可把同一類的圖形對象用相同的顔色繪制，而使不同類的對象具有不同的顔色以示區分。為此，需要适當地對顔色進行設定。autocad允許使用者為圖層設定顔色，為建立的圖形對象設定目前顔色，還可以改變已有圖形對象的顔色。
1．執行方式
指令行：color
菜單欄：“格式”→“顔色”
2．操作格式
單擊相應的菜單項或在指令行輸入color指令後按【enter】鍵，autocad将打開圖2-6所示的“選擇顔色”對話框。也可在圖層操作中打開此對話框，具體方法上節已講述。
3．選項說明

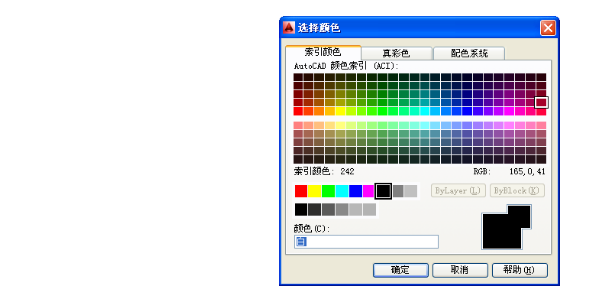

（1）“索引顔色”标簽：打開此标簽，可以在系統所提供的255色索引表中選擇所需要的顔色，如圖2-10所示。
（2）“真彩色”标簽：打開此标簽，可以選擇需要的任意顔色，如圖2-11所示。
在此标簽的右邊，有一個“顔色模式”下拉清單框，預設的顔色模式為hsl模式，即如圖2-11所示的模式。如果選擇rgb模式，則如圖2-12所示。在該模式下選擇顔色方式與hsl模式下類似。
（3）“配色系統”标簽：打開此标簽，可以從标準配色系統（如pantone）中選擇預定義的顔色，如圖2-13所示。
提示
如果通過“選擇顔色”對話框設定了某一具體顔色，那麼在此之後所繪圖形對象的顔色總為該顔色，不再受圖層顔色的限制。但建議将繪圖顔色設為bylayer(随層)。
2.2.2 圖層的線型
在國家标準中對機械圖樣中使用的各種圖線的名稱、線型、線寬以及在圖樣中的應用作了規定，如表2-2所示，其中常用的圖線有4種，即粗實線、細實線、虛線和細點畫線。圖線分為粗和細兩種，粗線的寬度b應按圖樣的大小和圖形的複雜程度，在0.5～2之間選擇，細線的寬度約為b/2。
1．在“圖層特性管理器”中設定線型
按照上節講述的方法，打開“圖層特性管理器”對話框，如圖2-2所示。在圖層清單的線型項下單擊線型名，系統則打開“選擇線型”對話框，如圖2-14所示。單擊“加載”按鈕，打開“加載或重載線型”對話框，如圖2-15所示。
2．直接設定線型
使用者也可以直接設定線型。
指令行：linetype
在指令行輸入上述指令後，系統将打開“線型管理器”對話框，如圖2-16所示。對話框中主要項的功能如下。
1．“線型過濾器”選項組
設定過濾條件。可以通過其中的下拉清單框在“顯示所有線型”和“顯示所有使用的線型”等選項之間選擇。設定過濾條件後，autocad線上型清單框中隻顯示滿足條件的線型。
“線型過濾器”選項組中的“反轉過濾器”複選框用于确定是否線上型清單框中顯示與過濾條件相反的線型。
2．“隐藏細節”按鈕
單擊該按鈕，autocad在“線型管理器”對話框中不再顯示“詳細資訊”選項組部分，同時按鈕變成了“顯示細節”。
3．“詳細資訊”選項組
（1）“名稱”、“說明”文本框。
顯示或修改指定線型的名稱與說明。線上型清單中選擇某一線型，它的名稱和說明會分别顯示在“名稱”和“說明”文本框中。
（2）“全局比例因子”文本框。
設定線型的全局比例因子，即所有線型的比例因子。用各種線型繪圖時，除連續線外，每種線型一般都由實線段、空白段或點等組成。線型定義中定義了這些小段的長度，當在螢幕上顯示或在圖紙上輸出的線型不合适時，可以通過改變線型比例的方法放大或縮小所有線型的每一小段的長度。全局比例因子對已有線型和新繪圖形的線型均有效，也可以用ltscale指令更改線型的比例因子。
改變線型的比例後，各圖形對象的總長度不會是以改變。
（3）“目前對象縮放比例”文本框。
設定新繪圖形對象所用線型的比例因子。通過該文本框設定了線型比例後，所繪圖形的線型比例均為此線型比例，利用系統變量celtscale也可以實作此設定。
如果通過“線型管理器”對話框設定了某一具體線型，那麼在此之後所繪圖形對象的線型總為該線型，與圖層的線型沒有任何關系，但建議将繪圖線型設為bylayer(随層)。
2.2.3 設定線寬
指令行：lweight
菜單欄：“格式”→“線寬”
單擊相應的菜單項或在指令行輸入lweight指令後按【enter】鍵，autocad将打開圖2-17所示的“線寬設定”對話框。
對話框中各主要項的功能如下。
（1）“顯示線寬”複選框
确定是否按使用者設定的線寬顯示所繪圖形（也可以通過單擊狀态欄上的圖檔 3917（顯示/隐藏線寬）按鈕，實作是否使所繪圖形按指定的線寬來顯示的切換）。
（2）“預設”下拉清單框
設定autocad的預設繪圖線寬。
（3）“調整顯示比例”滑塊
确定線寬的顯示比例，通過對應的滑塊調整即可。
如果通過“線寬設定”對話框設定了某一具體線寬，那麼在此之後所繪圖形對象的線寬總是該線寬，與圖層的線寬沒有任何關系，但建議将繪圖線寬設為bylayer(随層)。
2.2.4 執行個體——曲柄圖層設定
圖2-18所示為曲柄圖形設定圖層。
1．選擇菜單欄中的“格式”→“圖層”指令，打開“圖層特性管理器”對話框。
2．單擊“建立”按鈕建立一個新層，把該層的名稱由預設的“圖層1”改為“中心線”，如圖2-19所示。
3．選擇“中心線”層對應的“顔色”選項，打開“選擇顔色”對話框，選擇紅色為該層顔色，如圖2-20所示。确認後傳回“圖層特性管理器”對話框。
4．選擇“中心線”層對應的“線型”項，打開“選擇線型”對話框，如圖2-21所示。
5．在“選擇線型”對話框中，單擊“加載”按鈕，系統打開“加載或重載線型”對話框，選擇center線型，如圖2-22所示。确認退出，在“選擇線型”對話框中選擇center（點畫線）為該層線型，确認傳回“圖層特性管理器”對話框。
6．選擇“中心線”層對應的“線寬”選項，打開“線寬”對話框，選擇0.09mm線寬，如圖2-23所示。确認退出。
7．用相同的方法再建立兩個新層，分别命名為“輪廓線”和“尺寸線”。“輪廓線”層的顔色設定為黑色，線型為continuous（實線），線寬為0.30。“尺寸線”層的顔色設定為藍色，線型為continuous，線寬為0.09。同時，讓3個圖層均處于打開、解凍和解鎖狀态，各項設定如圖2-24所示。
