本節書摘來自異步社群《solidworks 2013中文版完全自學手冊》一書中的第2章，第2.2節，作者：劉昌麗 , 康士廷著，更多章節内容可以通路雲栖社群“異步社群”公衆号檢視
solidworks 2013中文版完全自學手冊
本節主要介紹“草圖”工具欄中草圖繪制工具的使用方法。由于solidworks中大部分特征都需要先建立草圖輪廓，是以本節的學習非常重要。
2.2.1 繪制點
執行點指令後，在圖形區中的任何位置，都可以繪制點，繪制的點不影響三維模組化的外形，隻起參考作用。
執行異型孔向導指令後，點指令用于決定産生孔的數量。
點指令可以生成草圖中兩條不平行線段的交點以及特征實體中兩個不平行邊緣的交點，産生的交點作為輔助圖形，用于标注尺寸或者添加幾何關系，并不影響實體模型的建立。下面分别介紹不同類型點的操作步驟。
1．繪制一般點
【案例2-3】案例視訊内容CD光牒路徑為“x:動畫示範第2章2.3繪制點.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“點”指令，或者單擊“草圖”工具欄中的picture 70（點）按鈕，光标變為繪圖光标picture 71。
（2）在圖形區單擊，确認繪制點的位置，此時點指令繼續處于激活位置，可以繼續繪制點。

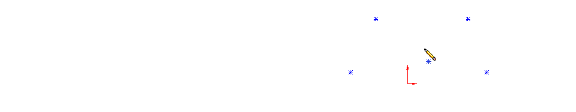

圖2-6所示為使用繪制點指令繪制的多個點。
2．生成草圖中兩條不平行線段的交點
【案例2-4】本案例結果檔案CD光牒路徑為“x:源檔案ch22.4.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.4點.avi”。
以圖2-7所示為例，生成圖中直線1和直線2的交點，其中圖（a）為生成交點前的圖形，圖（b）為生成交點後的圖形。
（1）打開随書CD光牒中的源檔案“x:源檔案ch22.4.sldprt”，如圖2-7（a）所示。
（2）在草圖繪制狀态按住ctrl鍵，單擊選擇如圖2-7（a）所示的直線1和直線2。
（3）單擊菜單欄中的“工具”→“草圖繪制實體”→“點”指令，或者單擊“草圖”工具欄中的picture 72（點）按鈕，此時生成交點後的圖形如圖2-7（b）所示。
3．生成特征實體中兩個不平行邊緣的交點
【案例2-5】本案例結果檔案的CD光牒路徑為“x:源檔案ch22.5.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.5點.avi”。
以圖2-8所示為例，生成面a中直線1和直線2的交點，其中圖（a）為生成交點前的圖形，圖（b）為生成交點後的圖形。
（1）打開随書CD光牒中的源檔案“x:源檔案ch22.5.sldprt”，如圖2-8（a）所示。
（2）選擇圖2-8（a）所示的面a作為繪圖面，然後進入草圖繪制狀态。
（3）按住ctrl鍵，選擇圖2-8（a）所示的邊線1和邊線2。
（4）執行菜單欄中的“工具”→“草圖繪制實體”→“點”指令，或者單擊“草圖”工具欄中的picture 73（點）按鈕，此時生成交點後的圖形如圖2-8（b）所示。
2.2.2 繪制直線與中心線
直線與中心線的繪制方法相同，執行不同的指令，按照類似的操作步驟，在圖形區繪制相應的圖形即可。
直線分為3種類型，即水準直線、豎直直線和任意角度直線。在繪制過程中，不同類型的直線其顯示方式不同，下面将分别介紹。
水準直線。在繪制直線過程中，筆形光标附近會出現水準直線圖示符号圖檔 1，如圖 2-9所示。
豎直直線。在繪制直線過程中，筆形光标附近會出現豎直直線圖示符号圖檔 1，如圖 2-10所示。
任意角度直線。在繪制直線過程中，筆形光标附近會出現任意直線圖示符号任意直線，如圖2-11所示。
在繪制直線的過程中，光标上方顯示的參數為直線的長度和角度，可供參考。一般在繪制中，首先繪制一條直線，然後标注尺寸，直線也随着改變長度和角度。
繪制直線的方式有拖動式和單擊式兩種。拖動式就是在繪制直線的起點按住滑鼠左鍵開始拖動滑鼠，直到直線終點放開。單擊式就是在繪制直線的起點處單擊一下，然後在直線終點處單擊一下。
下面以繪制圖2-12所示的中心線和直線為例，介紹中心線和直線的繪制步驟。
【案例2-6】本案例結果檔案CD光牒路徑為“x:源檔案ch22.6.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.6線.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“中心線”指令，或者單擊“草圖”工具欄中的picture 98（中心線）按鈕，開始繪制中心線。
（2）在圖形區單擊确定中心線的起點1，然後移動光标到圖中合适的位置，由于圖中的中心線為豎直直線，是以當光标附近出現符号圖檔 1時，單擊确定中心線的終點2。
（3）按esc鍵，或者在圖形區右擊，在彈出的快捷菜單中單擊“選擇”指令，退出中心線的繪制。
（4）執行菜單欄中的“工具”→“草圖繪制實體”→“直線”指令，或者單擊“草圖”工具欄中的picture 100（直線）按鈕，開始繪制直線。
（5）在圖形區單擊确定直線的起點3，然後移動光标到圖中合适的位置，由于直線34為水準直線，是以當光标附近出現符号圖檔 1時，單擊确定直線34的終點4。
（6）重複以上繪制直線的步驟，繪制其他直線段，在繪制過程中要注意光标的形狀，以确定是水準、豎直或者任意直線段。
（7）按esc鍵，或者在圖形區右擊，在彈出的快捷菜單中單擊“選擇”指令，退出直線的繪制，繪制的中心線和直線如圖2-12所示。
在執行繪制直線指令時，系統彈出“插入線條”屬性管理器，如圖2-13所示，在“方向”選項組中有4個單選鈕，預設是點選“按繪制原樣”單選鈕。點選不同的單選鈕，繪制直線的類型不一樣。點選“按繪制原樣”單選鈕以外的任意一項，均會要求輸入直線的參數。如點選“角度”單選鈕，彈出“線條屬性”屬性管理器，如圖2-14所示，要求輸入直線的參數。設定好參數以後，單擊直線的起點就可以繪制出所需要的直線。
在“線條屬性”屬性管理器的“選項”選項組中有2個複選框，勾選不同的複選框，可以分别繪制構造線和無限長直線。
在“線條屬性”屬性管理器的“參數”選項組中有2個文本框，分别是長度文本框和角度文本框。通過設定這兩個參數可以繪制一條直線。
2.2.3 繪制圓
當執行圓指令時，系統彈出“圓”屬性管理器，如圖2-15所示。從屬性管理器中可以知道，可以通過兩種方式來繪制圓。一種是繪制基于中心的圓，另一種是繪制基于周邊的圓。下面将分别介紹繪制圓的不同方法。
1．繪制基于中心的圓
【案例 2-7】本案例結果檔案CD光牒路徑為“x:源檔案ch22.7. sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.7圓.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“圓”指令，或者單擊“草圖”工具欄中的picture 104（圓）按鈕，開始繪制圓。
（2）在圖形區選擇一點單擊确定圓的圓心，如圖2-16（a）所示。
（3）移動光标拖出一個圓，在合适位置單擊确定圓的半徑，如圖2-16（b）所示。
（4）單擊“圓”屬性管理器中的picture 105（确定）按鈕，完成圓的繪制，如圖2-16（c）所示。
2．繪制基于周邊的圓
【案例2-8】本案例結果檔案CD光牒路徑為“x:源檔案ch22.8.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.8圓.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“周邊圓”指令，或者單擊“草圖”工具欄中的picture 109（周邊圓）按鈕，開始繪制圓。
（2）在圖形區單擊确定圓周邊上的一點，如圖2-17（a）所示。
（3）移動光标拖出一個圓，然後單擊确定周邊上的另一點，如圖2-17（b）所示。
（4）完成拖動時，光标變為圖2-17（b）所示，右擊确定圓，如圖2-17（c）所示。
（5）單擊“圓”屬性管理器中的picture 110（确定）按鈕，完成圓的繪制。
圖2-17所示即為基于周邊的圓的繪制過程。
圓繪制完成後，可以通過拖動來修改圓草圖。通過滑鼠左鍵拖動圓的周邊可以改變圓的半徑，拖動圓的圓心可以改變圓的位置。同時，也可以通過圖2-15所示的“圓”屬性管理器修改圓的屬性，通過屬性管理器中“參數”選項修改圓心坐标和圓的半徑。
2.2.4 繪制圓弧
繪制圓弧的方法主要有4種，即圓心/起/終點畫弧、切線弧、三點圓弧與直線指令繪制圓弧。下面分别介紹這4種繪制圓弧的方法。
1．圓心/起/終點畫弧
圓心/起/終點畫弧方法是先指定圓弧的圓心，然後順序拖動光标指定圓弧的起點和終點，确定圓弧的大小和方向。
【案例2-9】本案例結果檔案CD光牒路徑為“x:源檔案ch22.9.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.9圓弧.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“圓心/起/終點畫弧”指令，或者單擊“草圖”工具欄中的picture 114（圓心/起/終點畫弧）按鈕，開始繪制圓弧。
（2）在圖形區單擊确定圓弧的圓心，如圖2-18（a）所示。
（3）在圖形區合适的位置單擊，确定圓弧的起點，如圖2-18（b）所示。
（4）拖動光标确定圓弧的角度和半徑，并單擊确認，如圖2-18（c）所示。
（5）單擊“圓弧”屬性管理器中的picture 115（确定）按鈕，如圖2-19所示，完成圓弧的繪制。
圖2-18所示即為用“圓心/起/終點”方法繪制圓弧的過程。
圓弧繪制完成後，可以在“圓弧”屬性管理器中修改其屬性。
2．切線弧
切線弧是指一條與草圖實體相切的弧線。草圖實體可以是直線、圓弧、橢圓和樣條曲線等。
【案例2-10】本案例結果檔案CD光牒路徑為“x:源檔案ch22.10.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.10圓弧.avi”。
（1）打開随書CD光牒中的源檔案“x:源檔案ch22.10.sldprt”。
（2）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“切線弧”指令，或者單擊“草圖”工具欄中的picture 119（切線弧）按鈕，開始繪制切線弧。
（3）在已經存在草圖實體的端點處單擊，此時系統彈出“圓弧”屬性管理器，如圖2-19所示，光标變為繪制圓弧形狀。
（4）拖動光标确定繪制圓弧的形狀，并單擊确認。
（5）單擊“圓弧”屬性管理器中的picture 121（确定）按鈕，完成切線弧的繪制。圖2-20所示為繪制的直線切線弧。
在繪制切線弧時，系統可以從指針移動推理是需要畫切線弧還是畫法線弧。存在4個目的區，具有圖2-21所示的8種切線弧。沿相切方向移動指針将生成切線弧，沿垂直方向移動将生成法線弧。可以通過傳回到端點，然後向新的方向移動在切線弧和法線弧之間進行切換。
技巧荟萃 繪制切線弧時，光标拖動的方向會影響繪制圓弧的樣式，是以在繪制切線弧時，光标最好沿着産生圓弧的方向拖動。
3．三點圓弧
三點圓弧是通過起點、終點與中點的方式繪制圓弧。
【案例2-11】本案例結果檔案CD光牒路徑為“x:源檔案ch22.11.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.11圓弧.avi”。
（1）在草圖繪制狀态下，單擊菜單欄中的“工具”→“草圖繪制實體”→“三點圓弧”指令，或者單擊“草圖”工具欄中的picture 124（三點圓弧）按鈕，開始繪制圓弧，此時光标變為picture 125形狀。
（2）在圖形區單擊，确定圓弧的起點，如圖2-22（a）所示。
（3）拖動光标确定圓弧結束的位置，并單擊确認，如圖2-22（b）所示。
（4）拖動光标确定圓弧的半徑和方向，并單擊确認，如圖2-22（c）所示。
（5）單擊“圓弧”屬性管理器中的picture 126（确定）按鈕，完成三點圓弧的繪制。
圖2-22所示即為繪制三點圓弧的過程。
選擇繪制的三點圓弧，可以在“圓弧”屬性管理器中修改其屬性。
4．“直線”指令繪制圓弧
“直線”指令除了可以繪制直線外，還可以繪制連接配接在直線端點處的切線弧，使用該指令，必須首先繪制一條直線，然後才能繪制圓弧。
【案例2-12】本案例結果檔案CD光牒路徑為“x:源檔案ch22.12.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.12圓弧.avi”。
（1）在草圖繪制狀态下，單擊菜單欄中的“工具”→“草圖繪制實體”→“直線”指令，或者單擊“草圖”工具欄中的“直線”按鈕picture 130，首先繪制一條直線。
（2）在不結束繪制直線指令的情況下，将光标稍微向旁邊拖動，如圖2-23（a）所示。
（3）将光标拖回至直線的終點，開始繪制圓弧，如圖2-23（b）所示。
（4）拖動光标到圖中合适的位置，并單擊确定圓弧的大小，如圖2-23（c）所示。
圖2-23所示即為使用直線指令繪制圓弧的過程。
直線轉換為繪制圓弧的狀态，必須先将光标拖回至終點，然後拖出才能繪制圓弧。也可以在此狀态下右擊，此時系統彈出快捷菜單，如圖2-24所示，單擊“轉到圓弧”指令即可繪制圓弧。同樣在繪制圓弧的狀态下，單擊快捷菜單中的“轉到直線”指令，繪制直線。
2.2.5 繪制矩形
繪制矩形的方法主要有5種，即邊角矩形、中心矩形、三點邊角矩形、三點中心矩形以及平行四邊形指令繪制矩形。下面分别介紹繪制矩形的不同方法。
【案例2-13】本案例結果檔案CD光牒路徑為“x:源檔案ch22.13.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.13矩形.avi”。
1．“邊角矩形”指令繪制矩形
“邊角矩形”指令繪制矩形的方法是标準的矩形草圖繪制方法，即指定矩形的左上與右下的端點确定矩形的長度和寬度。
以繪制圖2-25所示的矩形為例，說明采用“邊角矩形”指令繪制矩形的操作步驟。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“矩形”指令，或者單擊“草圖”工具欄中的picture 134“矩形”按鈕，此時光标變為picture 135形狀。
（2）在圖形區單擊，确定矩形的一個角點1。
（3）移動光标，單擊确定矩形的另一個角點2，矩形繪制完畢。
在繪制矩形時，既可以移動光标确定矩形的角點2，也可以在确定第一角點時，不釋放滑鼠，直接拖動光标确定角點2。
矩形繪制完畢後，按住滑鼠左鍵拖動矩形的一個角點，可以動态地改變矩形的尺寸。“矩形”屬性管理器如圖2-26所示。
2．“中心矩形”指令繪制矩形
“中心矩形”指令繪制矩形的方法是指定矩形的中心與右上的端點确定矩形的中心和4條邊線。
以繪制圖2-27所示的矩形為例，說明采用“中心矩形”指令繪制矩形的操作步驟。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“中心矩形”指令，或者單擊“草圖”工具欄中的picture 136（中心矩形）按鈕，此時光标變為picture 137形狀。
（2）在圖形區單擊，确定矩形的中心點1。
（3）移動光标，單擊确定矩形的一個角點2，矩形繪制完畢。
3．“三點邊角矩形”指令繪制矩形
“三點邊角矩形”指令是通過指定3個點來确定矩形，前面兩個點來定義角度和一條邊，第3點來确定另一條邊。
以繪制圖2-28所示的矩形為例，說明采用“三點邊角矩形”指令繪制矩形的操作步驟。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“3點邊角矩形”指令，或者單擊“草圖”工具欄中的picture 138“3點邊角矩形”按鈕，此時光标變為圖檔 1形狀。
（2）在圖形區單擊，确定矩形的邊角點1。
（3）移動光标，單擊确定矩形的另一個邊角點2。
（4）繼續移動光标，單擊确定矩形的第3個邊角點3，矩形繪制完畢。
4．“三點中心矩形”指令繪制矩形
“三點中心矩形”指令是通過指定3個點來确定矩形。
以繪制圖2-29所示的矩形為例，說明采用“三點中心矩形”指令繪制矩形的操作步驟。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“3點中心矩形”指令，或者單擊“草圖”工具欄中的picture 162“3點中心矩形”按鈕，此時光标變為picture 163形狀。
（3）移動光标，拖動并旋轉以設定中心線的一半長度。
（4）移動光标，單擊确定矩形的一個角點3，矩形繪制完畢。
5．“平行四邊形”指令繪制矩形
“平行四邊形”指令既可以生成平行四邊形，也可以生成邊線與草圖網格線不平行或不垂直的矩形。
以繪制圖2-30所示的矩形為例，說明采用“平行四邊形”指令繪制矩形的操作步驟。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“平行四邊形”指令，或者單擊“草圖”工具欄中的picture 142“平行四邊形”按鈕，此時光标變為picture 143形狀。
（2）在圖形區單擊，确定矩形的第一個點1。
（3）移動光标，在合适的位置單擊，确定矩形的第二個點2。
（4）移動光标，在合适的位置單擊，确定矩形的第三個點3，矩形繪制完畢。
矩形繪制完畢後，按住滑鼠左鍵拖動矩形的一個角點，可以動态地改變平行四邊形的尺寸。
在繪制完矩形的點1與點2後，按住ctrl鍵，移動光标可以改變平行四邊形的形狀，然後在合适的位置單擊，可以完成任意形狀的平行四邊形的繪制。圖2-31所示為繪制的任意形狀的平行四邊形。
2.2.6 繪制多邊形
“多邊形”指令用于繪制邊數為3～40（含3和40）之間的等邊多邊形。
【案例 2-14】本案例結果檔案CD光牒路徑為“x:源檔案ch22.14.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.14多邊形.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“多邊形”指令，或者單擊“草圖”工具欄中的picture 164“多邊形”按鈕，此時光标變為picture 165形狀，彈出的“多邊形”屬性管理器如圖2-32所示。
（2）在“多邊形”屬性管理器中，輸入多邊形的邊數。也可以接受系統預設的邊數，在繪制完多邊形後再修改多邊形的邊數。
（3）在圖形區單擊，确定多邊形的中心。
（4）移動光标，在合适的位置單擊，确定多邊形的形狀。
（5）在“多邊形”屬性管理器中選擇是内切圓模式還是外接圓模式，然後修改多邊形輔助圓直徑以及角度。
（6）如果還要繪制另一個多邊形，單擊屬性管理器中的“新多邊形”按鈕，然後重複步驟（2）～（5）即可。繪制的多邊形如圖2-33所示。
技巧荟萃 繪制多邊形有内切圓和外接圓兩種方式，兩者的差別主要在于标注方法的不同。内切圓是表示圓中心到各邊的垂直距離，外接圓是表示圓中心到多邊形端點的距離。
2.2.7 繪制橢圓與部分橢圓
橢圓是由中心點、長軸長度與短軸長度确定的，三者缺一不可。下面将分别介紹橢圓和部分橢圓的繪制方法。
【案例2-15】本案例結果檔案CD光牒路徑為“x:源檔案ch22.15.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.15橢圓.avi”。
1．繪制橢圓
繪制橢圓的操作步驟如下。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“橢圓”指令，或者單擊“草圖”工具欄中的picture 166“橢圓”按鈕，此時光标變為picture 167形狀。
（2）在圖形區合适的位置單擊，确定橢圓的中心。
（3）移動光标，在光标附近會顯示橢圓的長半軸r和短半軸r。在圖中合适的位置單擊，确定橢圓的長半軸r。
（4）移動光标，在圖中合适的位置單擊，确定橢圓的短半軸r，此時彈出“橢圓”屬性管理器，如圖2-34所示。
（5）在“橢圓”屬性管理器中修改橢圓的中心坐标，以及長半軸和短半軸的大小。
（6）單擊“橢圓”屬性管理器中的picture 148（确定）按鈕，完成橢圓的繪制，如圖2-35所示。
橢圓繪制完畢後，按住滑鼠左鍵拖動橢圓的中心和4個特征點，可以改變橢圓的形狀。通過“橢圓”屬性管理器可以精确地修改橢圓的位置和長、短半軸。
2．繪制部分橢圓
部分橢圓即橢圓弧，繪制橢圓弧的操作步驟如下。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“部分橢圓”指令，或者單擊“草圖”工具欄中的picture 168“部分橢圓”按鈕，此時光标變為picture 169形狀。
（2）在圖形區合适的位置單擊，确定橢圓弧的中心。
（3）移動光标，在光标附近會顯示橢圓的長半軸r和短半軸r。在圖中合适的位置單擊，确定橢圓弧的長半軸r。
（4）移動光标，在圖中合适的位置單擊，确定橢圓弧的短半軸r。
（5）繞圓周移動光标，确定橢圓弧的範圍，此時會彈出“橢圓”屬性管理器，根據需要設定橢圓弧的參數。
（6）單擊“橢圓”屬性管理器中的picture 170（确定）按鈕，完成橢圓弧的繪制。
圖2-36所示為繪制部分橢圓的過程。
2.2.8 繪制抛物線
抛物線的繪制方法是先确定抛物線的焦點，然後确定抛物線的焦距，最後确定抛物線的起點和終點。
【案例2-16】本案例結果檔案CD光牒路徑為“x:源檔案ch22.16.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.16抛物線.avi”。
（1）在草圖繪制狀态下，菜單欄中的“工具”→“草圖繪制實體”→“抛物線”指令，或者單擊“草圖”工具欄中的picture 154“抛物線”按鈕，此時光标變為picture 155形狀。
（2）在圖形區中合适的位置單擊，确定抛物線的焦點。
（3）移動光标，在圖中合适的位置單擊，确定抛物線的焦距。
（4）移動光标，在圖中合适的位置單擊，确定抛物線的起點。
（5）移動光标，在圖中合适的位置單擊，确定抛物線的終點，此時會彈出“抛物線”屬性管理器，根據需要設定屬性管理器中抛物線的參數。
（6）單擊“抛物線”屬性管理器中的picture 156（确定）按鈕，完成抛物線的繪制。
圖2-37所示為繪制抛物線的過程。
按住滑鼠左鍵拖動抛物線的特征點，可以改變抛物線的形狀。拖動抛物線的頂點，使其偏離焦點，可以使抛物線更加平緩；反之，抛物線會更加尖銳。拖動抛物線的起點或者終點，可以改變抛物線一側的長度。
如果要改變抛物線的屬性，在草圖繪制狀态下，選擇繪制的抛物線，此時會彈出“抛物線”屬性管理器，按照需要修改其中的參數，就可以改變相應的屬性。
2.2.9 繪制樣條曲線
系統提供了強大的樣條曲線繪制功能，樣條曲線至少需要兩個點，并且可以在端點指定相切。
【案例2-17】本案例結果檔案CD光牒路徑為“x:源檔案ch22.17.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.17樣條曲線.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“樣條曲線”指令，或者單擊“草圖”工具欄中的picture 157“樣條曲線”按鈕，此時光标變為picture 158形狀。
（2）在圖形區單擊，确定樣條曲線的起點。
（3）移動光标，在圖中合适的位置單擊，确定樣條曲線上的第二點。
（4）重複移動光标，确定樣條曲線上的其他點。
（5）按esc鍵，或者輕按兩下退出樣條曲線的繪制。
圖2-38所示為繪制樣條曲線的過程。
樣條曲線繪制完畢後，可以通過以下方式對樣條曲線進行編輯和修改。
1．樣條曲線屬性管理器
“樣條曲線”屬性管理器如圖2-39所示，在“參數”選項組中可以對樣條曲線的各種參數進行修改。
2．樣條曲線上的點
選擇要修改的樣條曲線，此時樣條曲線上會出現點，按住滑鼠左鍵拖動這些點就可以實作對樣條曲線的修改，圖2-40所示為樣條曲線的修改過程，圖2-40（a）為修改前的圖形，圖2-40（b）為修改後的圖形。
3．插入樣條曲線型值點
确定樣條曲線形狀的點稱為型值點，即除樣條曲線端點以外的點。在樣條曲線繪制以後，還可以插入一些型值點。右擊樣條曲線，在彈出的快捷菜單中單擊“插入樣條曲線型值點”指令，然後在需要添加的位置單擊即可。
4．删除樣條曲線型值點
若要删除樣條曲線上的型值點，則單擊選擇要删除的點，然後按delete鍵即可。
通過對樣條曲線進行編輯還可呈現其他功能，如顯示樣條曲線控标、顯示拐點、顯示最小半徑與顯示曲率檢查等，在此不一一介紹，使用者可以右擊選擇相應的功能進行練習。
技巧荟萃 系統預設顯示樣條曲線的控标。單擊“樣條曲線工具”工具欄中的picture 176（顯示樣條曲線控标）按鈕，可以隐藏或者顯示樣條曲線的控标。
2.2.10 繪制草圖文字
草圖文字可以在零件特征面上添加，可以拉伸和切除文字，形成立體效果。文字可以添加在任何連續曲線或邊線組中，包括由直線、圓弧或樣條曲線組成的圓或輪廓。
【案例2-18】本案例結果檔案CD光牒路徑為“x:源檔案ch22.18.sldprt”，案例視訊内容CD光牒路徑為“x:動畫示範第2章2.18草圖文字.avi”。
（1）在草圖繪制狀态下，執行菜單欄中的“工具”→“草圖繪制實體”→“文字”指令，或者單擊“草圖”工具欄中的picture 177“文字”按鈕，系統彈出“草圖文字”屬性管理器，如圖2-41所示。
（2）在圖形區中選擇一邊線、曲線、草圖或草圖線段，作為繪制文字草圖的定位線，此時所選擇的邊線顯示在“草圖文字”屬性管理器的“曲線”選項組中。
（3）在“草圖文字”屬性管理器的“文字”選項中輸入要添加的文字“solidworks 2013”。此時，添加的文字顯示在圖形區曲線上。
（4）如果不需要系統預設的字型，則取消對“使用文檔字型”複選框的勾選，然後單擊“字型”按鈕，此時系統彈出“選擇字型”對話框，如圖2-42所示，按照需要進行設定。
（5）設定好字型後，單擊“選擇字型”對話框中的“确定”按鈕，然後單擊“草圖文字”屬性管理器中的picture 180（确定）按鈕，完成草圖文字的繪制。
技巧荟萃 （1）在草圖繪制模式下，輕按兩下已繪制的草圖文字，在系統彈出的“草圖文字”屬性管理器中，可以對其進行修改。
（2）如果曲線為草圖實體或一組草圖實體，而且草圖文字與曲線位于同一草圖内，那麼必須将草圖實體轉換為幾何構造線。
圖2-43所示為繪制的草圖文字，圖2-44所示為拉伸後的草圖文字。
