前面闆是程式與使用者交流的視窗，一個設計良好的前面闆可以給使用者帶來一個友好的感覺。前面闆主要是由輸入和輸出控件構成，本章主要介紹前面闆控件的外觀等細節，對于該控件的程式應用将在第4章講解。

前面闆控件有些是使用者用來向程式中輸入資料的，這些控件稱做輸入控件；另一些則是程式向使用者輸出運作結果的，這些控件稱做顯示控件。輸入控件和顯示控件的資料流方向剛好相反。輸入控件的端口邊框比顯示控件的端口邊框粗，而且輸入控件的接線端在右側，顯示空間的接線端在左側。有些控件在模闆上有輸入控件和顯示控件兩種類型。而有些控件比較常用哪種類型就會給出哪種類型。但是控制件和顯示件放在前面闆上以後是可以互相轉換的。轉換的方法很簡單，在控件或它的端口的彈出菜單中選擇轉換為顯示/輸入控件即可。若轉換之後連線斷開，或者無法運作，則說明該控件隻能用做輸入/顯示控件。

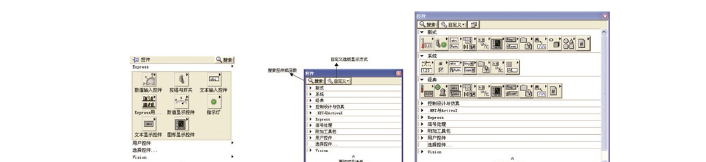

設計前面闆所用的全部控件都是在控件模闆中，單擊滑鼠右鍵可以彈出臨時的控件選闆，在控件選闆上按下固定銷，就可以把該控件選闆固定在前面闆上；或者單擊菜單欄的檢視>>控件選闆，可以打開固定的控件選闆。控件選闆的幾種顯示方式如圖2-1所示。

控件的種類有數值輸入控件（如滑動杆和旋鈕）、數值顯示控件（如儀表和量表、圖表）、布爾控件（如按鈕和開關）、字元串、路徑、數組、簇、清單框、樹形控件、表格、下拉清單控件、枚舉控件和容器控件等。

前面闆控件有新式、經典和系統等3種樣式。

選擇檔案>>vi屬性，從類别清單中選擇編輯器選項改變控件的樣式。然後右鍵單擊接線端，從快捷菜單中選擇建立>>輸入控件或建立>>顯示控件，建立出的控件的樣式就會産生相應的改變。選擇工具>>選項，從類别清單中選擇前面闆，可以改變控件樣式。此後，如通過右鍵單擊接線端，再從快捷菜單中選擇建立>>輸入控件或建立>>顯示控件而建立控件時，建立控件的樣式就會産生相應的改變。

新式及經典控件

許多前面闆對象具有高彩外觀。為了擷取對象的最佳外觀，顯示器最低應設定為16色位。

位于新式面闆上的控件也有相應的低彩對象。經典選闆上的控件适于建立在256色和16色顯示器上顯示的vi。

系統控件

位于系統選闆上的系統控件可用在使用者建立的對話框中。系統控件專為在對話框中使用而特别設計，包括下拉清單和旋轉控件、數值滑動杆、進度條、滾動條、清單框、表格、字元串和路徑控件、頁籤控件、樹形控件、按鈕、複選框、單選按鈕和自動比對父對象背景色的不透明标簽等。這些控件僅在外觀上與前面闆控件不同，這些控件的顔色與為系統設定的顔色相同。

在不同的vi運作平台上，系統控件的外觀也不同。在不同的平台上運作vi時，系統控件将改變顔色和外觀，與該平台的标準對話框控件比對。
