ansys 14有限元分析自學手冊
幾何體素是用單個ansys指令建立常用實體模型（如球、正棱柱等）。因為體素是進階圖元，不用先定義任何關鍵點而形成，是以稱利用體素進行模組化的方法為自頂向下模組化。當生成一個體素時，ansys程式會自動生成所有屬于該體素的必要的低級圖元。

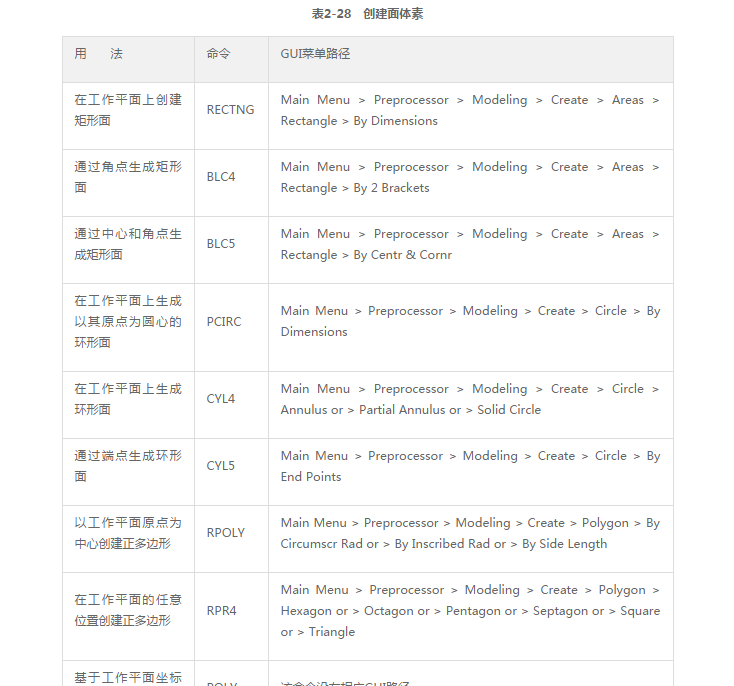

建立面體素的指令及gui菜單路徑如表2-28所示。
建立實體體素的指令及gui菜單路徑如表2-29所示。
如圖2-78所示是環形體素和環形扇區體素。
自頂向下的建立模型是指從體到面、從面到線、從線到點的順序進行模組化，因為線由點構成，面由線構成，而體由面構成，是以稱這個順序為自頂向下模組化。在建立模型的過程中，自頂向下并不是絕對的，有時也用到自底向上的方法。現在通過建立一個聯軸體來介紹自頂向下模組化的方法，聯軸體如圖2-80所示。
建立聯軸體具體步驟如下。
首先從主菜單中選擇main menu：preprocessor，進入前處理（/prep7）。
1．建立圓柱體
（1）進入ansys工作目錄，按照前面講過的方法，将“coupling”作為jobname。
（2）從主菜單中選擇main menu：preprocessor > modeling > create > volumes > cylinder > solid cylinder。
（3）在打開的建立柱體對話框中，在“wp x”中輸入“0”，“wp y”中輸入“0”，“radius”中輸入“5”，“depth”中輸入“10”，單擊“apply”按鈕。
（4）在“wp x”中輸入“12”，“wp y”中輸入“0”，“radius”中輸入“3”，“depth”中輸入“4”，單擊“ok”按鈕生成一個圓柱體。輸入過程如圖2-81所示，得到兩個圓柱體，結果如圖2-82所示。
（5）顯示線。從實用菜單中選擇utility menu：plot > lines，結果如圖2-83所示。
2．建立兩圓柱面相切的4個關鍵點
（1）建立局部坐标系。
① 從實用菜單中選擇utility menu：workplane > local coordinate systems > create local cs > at specified loc +。
② 在打開的建立坐标系對話框中，在“global cartesian”文本框中輸入“0,0,0”然後單擊“ok”按鈕，得到“create local cs at specified location”對話框，如圖2-84所示。
③ 在“ref number of new coord sys”中輸入“11”，在“type of coordinate system”中選擇“cylindrical 1”，在“origin of coord system”文本框中分别輸入“0,0,0”，單擊“ok”按鈕，如圖2-85所示。
（2）建立兩圓柱面相切的4個關鍵點。
① 從主菜單中選擇main menu：preprocessor > modeling > create > keypoints > in active cs。
② 在“keypoints number”文本框中輸入“110”，在“location in active cs”文本框中分别輸入“5,-80.4,0”建立一個關鍵點，如圖2-86所示，單擊“apply”按鈕，在“keypoints number”文本框中輸入“120”，在“location in active cs”文本框中分别輸入“5,80.4,0”，單擊“ok”按鈕，建立另一個關鍵點。
（3）建立局部坐标系。
② 在“global cartesian”文本框中輸入“12,0,0”然後單擊“ok”按鈕，得到“create local cs at specified location”對話框。
③ 在“ref number of new coord sys”中輸入“12”，在“type of coordinate system”中選擇“cylindrical 1”，“origin of coord system”文本框中分别輸入“12,0,0”，單擊“ok”按鈕。
④ 從主菜單中選擇main menu：preprocessor > modeling > create > keypoints > in active cs。
⑤ 在“keypoints number”文本框中輸入“130”，在“location in active cs”文本框中分别輸入“3,-80.4,0”建立一個關鍵點，單擊“apply”按鈕，在“keypoints number”文本框中輸入“140”，在“location in active cs”文本框中分别輸入“3,80.4,0”，單擊“ok”按鈕，建立另一個關鍵點。
3．生成與圓柱底相交的面
（1）用4個相切的點建立4條直線。
① 從主菜單中選擇main menu：preprocessor > modeling > create > lines > lines > strainght lines。
② 連接配接點110和點130，點120和點140，點110和點120，點130和點140，使它們成為4條直線，單擊“ok”按鈕，如圖2-87所示。
（2）建立一個四邊形面。
① 從主菜單中選擇main menu：preprocessor > modeling > create > areas > arbitrary > by lines。
② 依次拾取剛剛建立的4條直線，單擊“ok”按鈕，如圖2-88所示。
生成的四邊形面如圖2-89所示。
4．沿面的法向拖拉面形成一個四棱柱
（1）從主菜單中選擇main menu：preprocessor > modeling > operate > extrude > areas > along normal。
（2）在圖形視窗中拾取四邊形面，單擊“ok”按鈕，如圖2-90所示。
（3）這時打開建立體對話框，輸入“dist =-4”，厚度的方向是向圓柱所在的方向，單擊“ok”，如圖2-91所示。
生成的四棱柱如圖2-92所示。
5．形成一個完全的軸孔
（1）将坐标系轉到全局直角坐标系下。從實用菜單中選擇utility menu：workplane > change active cs to > global cartesian。
（2）偏移工作平面。
① 從實用菜單中選擇utility menu：workplane > offset wp to > xyz locations + 。
② 在“global cartesian”文本框中輸入“0,0,8.5”，單擊“ok”按鈕，如圖2-93所示。
（3）建立圓柱體。
① 從主菜單中選擇main menu：preprocessor > modeling > create > volumes > cylinder > solid cylinder。
②在建立圓柱體對話框中，在“wp x”中輸入0，“wp y”中輸入0，“radius”中輸入3.5，“depth”中輸入1.5，單擊“apply”按鈕。
（4）在“wp x”中輸入0，“wp y”中輸入0，“radius”中輸入2.5，“depth”中輸入-8.5，單擊“ok”按鈕生成另一個圓柱體。得到兩個圓柱體，結果如圖2-94所示。
（5）從聯軸體中“減”去圓柱體形成軸孔。
① 從主菜單中選擇main menu：preprocessor > modeling > operate > booleans > subtract > volumes。
② 在圖形視窗中拾取聯軸體及大圓柱體，作為布爾“減”操作的母體，單擊“apply”按鈕。
③ 在圖形視窗中拾取剛剛建立的兩個圓柱體作為“減”去的對象，單擊“ok”按鈕，所得結果如圖2-95所示。
（6）偏移工作平面。
① 從實用菜單中選擇utility menu：workplane > offset wp to > xyz locations +。
② 在偏移工作平面對話框中，在“global cartesion”文本框中輸入“0,0,0”，單擊“ok”按鈕。
（7）生成長方體。
① 從主菜單中選擇main menu：preprocessor > modeling > create > volumes > block > by dimensions。
② 輸入“x1=0,x2=-3,y1=-0.6,y2=0.6,z1=0, z2=8.5”，如圖2-96所示。得到的結果如圖2-97所示。
（8）從聯軸體中再“減”去長方體形成完全的軸孔。
③ 在圖形視窗中拾取剛剛建立的長方體作為“減”去的對象，單擊“ok”按鈕，所得結果如圖2-98所示。
6．形成另一個軸孔
（1）偏移工作平面。
② 打開工作平面設定對話框，在“global cartesian”文本框中輸入“12,0,2.5”，單擊“ok”按鈕。
（2）建立圓柱體。
② 打開建立圓柱體對話框，在“wp x”中輸入0，“wp y”中輸入0，“radius”中輸入2，“depth”中輸入1.5，單擊“apply”按鈕。
③ 在“wp x”中輸入0，“wp y”中輸入0，“radius”中輸入1.5，“depth”中輸入−2.5，單擊“ok”按鈕生成另一個圓柱體，得到兩個圓柱體。
（3）從聯軸體中“減”去圓柱體形成軸孔。
② 拾取聯軸體，作為布爾“減”操作的母體，單擊“apply”按鈕。
③ 拾取剛建立的兩個圓柱體作為“減”去對象，單擊“ok”按鈕，所得結果如圖2-99所示。
7．連接配接所有體
（1）從主菜單中選擇main menu：preprocessor > modeling > operate > booleans > add > volumes。
（2）在出現的對話框中單擊“pick all”按鈕。
（3）打開體号顯示開關并畫體。
① 從實用菜單中選擇utility menu：plotctrls > numbering。
② 設定“volume numbles”選項為“on”，單擊“ok”按鈕，所得結果如圖2-100所示。
8．儲存并退出ansys
（1）選取工具條上的“save_db”。
（2）選取工具條上的“quit”。
本例操作的指令流如下：
