在autocad中，有一些基本的輸入操作方法。這些基本方法是進行autocad繪圖的必備知識基礎，也是深入學習autocad功能的前提。
1.5.1 指令輸入方式
autocad互動繪圖必須輸入必要的指令和參數。有多種autocad指令輸入方式（以畫直線為例）。
1．在指令視窗輸入指令名
指令字元可不區分大小寫。例如，指令：line↙。執行指令時，在指令行提示中經常會出現指令選項。如輸入繪制直線指令“line”後，指令行中的提示為：
2．在指令視窗輸入指令縮寫字
如l（line）、c（circle）、a（arc）、z（zoom）、r（redraw）、m（more）、co（copy）、pl（pline）、e（erase）等。
3．選取繪圖菜單直線選項
選取該選項後，在狀态欄中可以看到對應的指令說明及指令名。
4．選取工具欄中的對應圖示
選取該圖示後，在狀态欄中也可以看到對應的指令說明及指令名。
5．在指令行打開右鍵快捷菜單

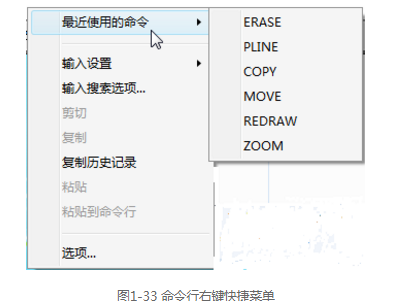

如果在前面剛使用過要輸入的指令，可以在指令行打開右鍵快捷菜單，在“最近使用的指令”子菜單中選擇需要的指令，如圖1-33所示。“近期使用的指令”子菜單中儲存最近使用的六個指令，如果經常重複使用某個六次操作以内的指令，這種方法就比較快速簡潔。
6．在繪圖區右擊滑鼠
如果使用者要重複使用上次使用的指令，可以直接在繪圖區右擊滑鼠，系統立即重複執行上次使用的指令，這種方法适用于重複執行某個指令。
1.5.2 指令執行方式
有的指令有兩種執行方式，通過對話框或通過指令行輸入指令。如指定使用指令視窗方式，可以在指令名前加短畫來表示，如“-layer”表示用指令行方式執行“圖層”指令。而如果在指令行輸入“layer”，系統則會自動打開“圖層”對話框。
另外，有些指令同時存在指令行、菜單和工具欄三種執行方式。這時如果選擇菜單或工具欄方式，指令行會顯示該指令，并在前面加一下畫線，如通過菜單或工具欄方式執行“直線”指令時，指令行會顯示“_line”，指令的執行過程與結果和指令行方式相同。
1.5.3 指令的重複、撤銷、重做
執行方式
指令行：undo
菜單欄：“編輯”→“放棄”
工具欄：标準→放棄或快速通路→放棄
快捷鍵：esc
已被撤銷的指令還可以恢複重做。
指令行：redo
菜單欄：“編輯”→“重做”
工具欄：标準→重做或快速通路→重做
該指令可以一次執行多重放棄和重做操作。單擊undo或redo清單箭頭，可以選擇要放棄或重做的操作，如圖1-34所示。
https://yqfile.alicdn.com/185d328eda168bd52ae39e4ee5bb5fb73dd84692.png" >
選項說明
1．指令的重複
在指令視窗中輸入enter可重複調用上一個指令，不管上一個指令是完成了還是被取消了。
2．指令的撤銷
在指令執行的任何時刻都可以取消和終止指令的執行。
1.5.4 坐标系統與資料的輸入方法
1．坐标系
autocad采用兩種坐标系：世界坐标系（wcs）與使用者坐标系。使用者剛進入autocad時的坐标系統就是世界坐标系，是固定的坐标系統。世界坐标系也是坐标系統中的基準，繪制圖形時多數情況下都是在這個坐标系統下進行的。
指令行：ucs
菜單欄：“工具”→“ucs”
autocad有兩種視圖顯示方式：模型空間和圖樣空間。模型空間是指單一視圖顯示法，我們通常使用的都是這種顯示方式；圖樣空間是指在繪圖區域建立圖形的多視圖，使用者可以對其中每一個視圖進行單獨操作。在預設情況下，目前ucs與wcs重合。圖1-35（a）所示為模型空間下的ucs坐标系圖示，通常放在繪圖區左下角處；如目前ucs和wcs重合，則出現一個w字，如圖1-35（b）所示；也可以指定它放在目前ucs的實際坐标原點位置，此時出現一個十字，如圖1-35（c）所示；圖1-35（d）所示為圖樣空間下的坐标系圖示。
https://yqfile.alicdn.com/6ed134072467e6abc368837635ffe1e769b6b4c2.png" >
2．資料輸入方法
在autocad中，點的坐标可以用直角坐标、極坐标、球面坐标和柱面坐标表示；每一種坐标又分别具有兩種坐标輸入方式：絕對坐标和相對坐标。其中直角坐标和極坐标最為常用，下面主要介紹一下它們的輸入。
（1）直角坐标法：用點的x、y坐标值表示的坐标。
例如，在指令行中輸入點的坐标提示下，輸入“15，18”，則表示輸入了一個x、y的坐标值分别為15、18的點，此為絕對坐标輸入方式，表示該點的坐标是相對于目前坐标原點的坐标值，如圖1-36（a）所示。如果輸入“@10，20”，則為相對坐标輸入方式，表示該點的坐标是相對于前一點的坐标值，如圖1-36（c）所示。
（2）極坐标法：用長度和角度表示的坐标，隻能用來表示二維點的坐标。
在絕對坐标輸入方式下，表示為：“長度<角度”，如“25<50”，其中長度為該點到坐标原點的距離，角度為該點至原點的連線與x軸正向的夾角，如圖1-36（b）所示。
在相對坐标輸入方式下，表示為：“@長度<角度”，如“@25<45”，其中長度為該點到前一點的距離，角度為該點至前一點的連線與x軸正向的夾角，如圖1-36（d）所示。
https://yqfile.alicdn.com/eefbc26e827a3d442d92a3b92ac89fd18c8c6f68.png" >
3．動态資料輸入
按下狀态欄上的圖檔 79按鈕，系統打開動态輸入功能，可以在螢幕上動态地輸入某些參數資料。例如，繪制直線時，在光标附近會動态地顯示“指定第一點”以及後面的坐标框，目前顯示的是光标所在位置，可以輸入資料，兩個資料之間以逗号隔開，如圖1-37所示。指定第一點後，系統動态顯示直線的角度，同時要求輸入線段長度值，如圖1-38所示。其輸入效果與“@長度<角度”方式相同。
https://yqfile.alicdn.com/77b87fd74f60432b1e4c1ac3b97c55c23b6f2e8d.png" >
下面分别講述一下點與距離值的輸入方法。
1．點的輸入
繪圖過程中，常需要輸入點的位置，autocad提供了如下幾種輸入點的方式。
（1）用鍵盤直接在指令視窗中輸入點的坐标：直角坐标有兩種輸入方式：x，y（點的絕對坐标值，例如，100，50）和@ x，y（相對于上一點的相對坐标值，例如，@ 50，-30）。坐标值均相對于目前的使用者坐标系。
極坐标的輸入方式為：長度 < 角度（其中，長度為點到坐标原點的距離，角度為原點至該點連線與x軸的正向夾角，例如，20<45）或@長度 < 角度（相對于上一點的相對極坐标，例如，@ 50 < -30）。
（2）用滑鼠等定标裝置移動光标單擊左鍵在螢幕上直接取點。
（3）用目标捕捉方式捕捉螢幕上已有圖形的特殊點（如端點、中點、中心點、插入點、交點、切點、垂足點等，詳見第4章）。
（4）直接輸入距離：先用光标拖拉出橡筋線确定方向，然後用鍵盤輸入距離。這樣有利于準确控制對象的長度等參數。
2．距離值的輸入
在autocad指令中，有時需要提供高度、寬度、半徑、長度等距離值。autocad提供了兩種輸入距離值的方式：一種是用鍵盤在指令視窗中直接輸入數值；另一種是在螢幕上拾取兩點，以兩點的距離值定出所需數值。
下面以繪制一條20mm長的線段為例，介紹資料的輸入方法。
繪制步驟
指令行提示與操作如下。
https://yqfile.alicdn.com/3445f7c4198822a77a23c9454ce75744272e8c90.png" >
1.5.5 按鍵定義
在autocad中，除了可以通過在指令視窗輸入指令、點取工具欄圖示或點取菜單項來完成外，還可以使用鍵盤上的一組功能鍵或快捷鍵來快速實作指定功能，如單擊f1鍵，系統調用autocad幫助對話框。
系統使用autocad傳統标準（windows之前）或microsoft windows标準解釋快捷鍵。有些功能鍵或快捷鍵在autocad的菜單中已經指出，如“粘貼”的快捷鍵為“ctrl+v”，這些隻要使用者在使用的過程中多加留意，就會熟練掌握。快捷鍵的定義見菜單指令後面的說明，如“粘貼(p) ctrl+v”。
