1.6 關于标尺和參考線
adobe illustrator cc标準教育訓練教材
通過使用标尺和參考線，使用者可以更精确地放置對象，使用者也可以通過自定義的标尺和參考線為制圖帶來便利。
1.6.1 建立标尺參考線
首先确定标尺處于顯示狀态，如果沒有顯示，可選擇“視圖＞顯示标尺”指令顯示标尺。

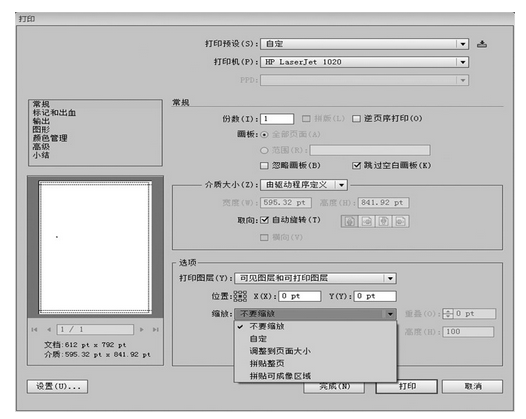

在以前的一些版本中，标尺的原點在圖像的右下角，但是到了illustrator cs4，“列印”對話框中的“設定”選項組中的“拼貼”選項決定了原點的位置，如圖1-6-1所示，例如，選擇“單全頁”選項，原點将位于左下角。如果手動改變标尺的原點位置，可将滑鼠指針放置在垂直标尺和水準标尺的交彙點，拖動出十字線至合适的位置，釋放滑鼠，拖動到的位置就是标尺的原點，如圖1-6-2所示。
參考線的建立很簡單，隻需将滑鼠指針放到水準或垂直标尺上，按住滑鼠左鍵，并從标尺上拖出參考線到圖像上即可，如圖1-6-3所示。如果目前檔案的上邊和左邊沒有顯示标尺，可以選擇“視圖＞标尺＞顯示标尺”指令顯示标尺。參考線的顔色可通過選擇“編輯＞首選項＞參考線和網格”指令，在打開的對話框中設定。
如果拖出的參考線是水準的，而最終想建立的參考線是垂直的，可直接按住option（mac os）/alt（windows）鍵将目前的參考線旋轉90°，反之亦然。
1.6.2 建立自定義參考線
可通過路徑建立自定義參考線。直接選中要作為參考線的路徑，選擇“視圖＞參考線＞建立參考線”指令，即可将所選中的路徑轉化為參考線。如圖1-6-4所示，六面體可以通過多種方法繪制，其中一種方法就是通過繪制直線并将直線建立為參考線，再通過鋼筆工具繪制。這種方式可以幫助使用者準确地建立陣列，如圖1-6-5所示。
1.6.3 釋放參考線
釋放參考線是指将已經制作成參考線的路徑恢複到原來的路徑狀态，或者将标尺參考線轉化為路徑，選擇“視圖＞參考線＞釋放參考線”指令即可。注意，在釋放參考線以前要确定參考線沒有被鎖定。
釋放标尺參考線後，參考線變成邊線色為無色的路徑，使用者可以任意改變它的邊線色。
1.6.4 為參考線解鎖
在預設狀态下，檔案中所有的參考線都是被鎖定的，鎖定的參考線不能被移動，此時在“視圖＞參考線”指令中的“鎖定參考線”指令前邊有對勾，表示目前參考線處于鎖定狀态。如果需要重新定位參考線，選擇“視圖＞參考線＞鎖定參考線”指令，對勾消失，表示解除鎖定參考線。重新選擇此指令可将參考線鎖定。
1.6.5 使用網格
網格對于圖像的放置和排版非常有用，如圖1-6-6所示的dvd标簽，可通過網格快速而準确地制作出來。網格的顔色和間距可通過選擇“編輯＞首選項＞參考線和網格”指令，在打開的對話框中設定。選擇“視圖”菜單中的“顯示網格”或“隐藏網格”指令，即可顯示和隐藏網格。
将“視圖”菜單下的“對齊網格”指令前的“√”呈顯示狀态，在建立、移動物體或者變形物體的過程中，當滑鼠指針靠近網格的主線或子線時，滑鼠指針就會自動依附上去，甚至在網格不顯示時，此指令依然有效。
1.6.6 智能參考線
“智能參考線”是建立或操作對象或畫闆時顯示的臨時對齊參考線。通過對齊和顯示 x、y 位置和偏移值，這些參考線可幫助使用者參照其他對象或畫闆來對齊、編輯和變換對象或畫闆。使用者可以通過設定“智能參考線”首選項來指定顯示的智能參考線和回報的類型（例如，度量标簽、對象突出顯示或标簽）。如圖1-6-7所示，顯示智能參考線，嘗試移動一個正方形，智能參考線将自動提供移動前物體的中心點與移動中物體的中心點，并标注了移動的距離和偏內插補點，以做精确的
參考。
預設情況下智能參考線是顯示的。
1．選擇“視圖＞智能參考線”指令以顯示或隐藏智能參考線。
2．可以采用下列方式使用“智能參考線”。
使用鋼筆或形狀工具建立對象時，使用“智能參考線”相對于現有對象來放置新對象的錨點。或者在建立新畫闆時，使用“智能參考線”相對于其他畫闆或對象來放置該畫闆。
使用鋼筆或形狀工具建立對象或者變換對象時，使用“智能參考線”的結構參考線可将錨點放置于特定的預設角度，如 45°或 90°。在“智能參考線”對話框中可設定這些角度。
當移動對象或畫闆時，使用“智能參考線”可将標明的對象或畫闆與其他對象或畫闆對齊。“對齊”操作是基于對象和畫闆的幾何形狀來進行的。當對象接近其他對象的邊緣或中心點時會顯示參考線。
注：按住command（mac os）/ctrl（windows）鍵可使用 illustrator cs3中的對齊方法，即使用一個對象或畫闆的中心點或邊緣。
變換對象時，“智能參考線”會自動顯示以幫助變換。
使用者可以通過設定“智能參考線”首選項來更改“智能參考線”顯示的時間和方式。
注：“對齊網格”或“像素預覽”選項打開時，無法使用“智能參考線”（即使已選擇菜單指令）。
