要熟練地使用一套軟體，必須先認識軟體的工作環境，然後設定适合自己的使用環境，這樣可以使設計工作更加便捷。solidworks軟體同其他軟體一樣，可以根據自己的需要顯示或者隐藏工具欄，以及添加或者删除工具欄中的指令按鈕，還可以根據需要設定零件、裝配體和工程圖的工作界面。
1.4.1 設定工具欄
solidworks系統預設的工具欄是比較常用的，solidworks有很多工具欄，由于圖形區的限制，不能顯示所有的工具欄。在模組化過程中，使用者可以根據需要顯示或者隐藏部分工具欄，其設定方法有兩種，下面将分别介紹。
1．利用菜單指令設定工具欄
利用菜單指令添加或者隐藏工具欄的操作步驟如下。

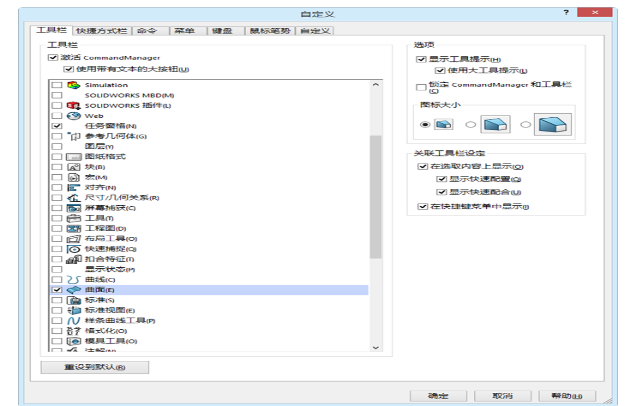

（1）單擊菜單欄中的“工具”→“自定義”指令，或者在工具欄區域右擊，在彈出的快捷菜單中單擊“自定義”指令，此時系統彈出“自定義”對話框，如圖1-27所示。
（2）單擊對話框中的“工具欄”頁籤，此時會出現系統所有的工具欄，勾選需要打開的工具欄複選框。
（3）确認設定。單擊對話框中的“确定”按鈕，在圖形區中會顯示選擇的工具欄。
如果要隐藏已經顯示的工具欄，取消對工具欄複選框的勾選，然後單擊“确定”按鈕，此時在圖形區中将會隐藏取消勾選的工具欄。
2．利用滑鼠右鍵設定工具欄
利用滑鼠右鍵添加或者隐藏工具欄的操作步驟如下。
（1）在工具欄區域右擊，系統會出現“工具欄”快捷菜單，如圖1-28所示。
（2）單擊需要的工具欄，前面複選框的顔色會加深，則圖形區中将會顯示選擇的工具欄；如果單擊已經顯示的工具欄，前面複選框的顔色會變淺，則圖形區中将會隐藏選擇的工具欄。
隐藏工具欄還有一個簡便的方法，即先選擇界面中不需要的工具欄，用滑鼠将其拖到圖形區中，此時工具欄上會出現标題欄。圖1-29所示是拖至圖形區中的“注解（n）”工具欄，然後單擊工具欄右上角的“關閉”按鈕圖檔 91，則操作界面中會隐藏該工具欄。
https://yqfile.alicdn.com/534db81668517156dcfdfd5cd01ef8b9e2cd67a0.png" >
1.4.2 設定工具欄指令按鈕
系統預設工具欄中，并沒有包括平時所用的所有指令按鈕，使用者可以根據自己的需要添加或者删除指令按鈕。
設定工具欄中指令按鈕的操作步驟如下。
（1）單擊菜單欄中的“工具”→“自定義”指令，或者在工具欄區域右擊，在彈出的快捷菜單中單擊“自定義”指令，此時系統彈出“自定義”對話框。
（2）單擊該對話框中的“指令”頁籤，此時出現“指令”頁籤的“類别”選項組和“按鈕”選項組，如圖1-30所示。
（3）在“類别”選項組中選擇工具欄，此時會在“按鈕”選項組中出現該工具欄中所有的指令按鈕。
（4）在“按鈕”選項組中，單擊選擇要增加的指令按鈕，然後按住滑鼠左鍵拖動該按鈕到要放置的工具欄上，然後松開滑鼠左鍵。
（5）單擊對話框中的“确定”按鈕，則工具欄上會顯示添加的指令按鈕。
如果要删除無用的指令按鈕，隻要打開“自定義”對話框的“指令”頁籤，然後在要删除的按鈕上用滑鼠左鍵拖動到圖形區，即可删除該工具欄中的指令按鈕。
https://yqfile.alicdn.com/ec54ef40ddebc1ed5e8d45e5387e770d4387f6f2.png" >
例如，在“草圖”工具欄中添加“橢圓”指令按鈕。先單擊菜單欄中的“工具”→“自定義”指令，打開“自定義”對話框，然後單擊“指令”頁籤，在“類别”選項組中選擇“草圖”工具欄。在“按鈕”選項組中單擊選擇圖檔 97（橢圓）按鈕，按住滑鼠左鍵将其拖到“草圖”工具欄中合适的位置，然後松開滑鼠左鍵，該指令按鈕即可添加到工具欄中。圖1-31為添加指令按鈕前後“草圖”工具欄的變化情況。
對工具欄添加或者删除指令按鈕時，對工具欄的設定會應用到目前激活的solidworks檔案類型中。
1.4.3 設定快捷鍵
除了可以使用菜單欄和工具欄執行指令外，solidworks軟體還允許使用者通過自行設定快捷鍵的方式來執行指令，其操作步驟如下。
（1）單擊菜單欄中的“工具”→“自定義”指令，或者在工具欄區域單擊滑鼠右鍵，在快捷菜單中選擇“自定義”選項，此時系統彈出“自定義”對話框。
（2）選擇對話框中的“鍵盤”标簽，如圖1-32所示。
（3）在“指令”選項中選擇要設定快捷鍵的指令。
（4）在“快捷鍵”一欄中輸入要設定的快捷鍵。
（5）單擊對話框中的“确定”按鈕，快捷鍵設定成功。
（1）如果設定的快捷鍵已經被使用過，則系統會提示該快捷鍵已被使用，必須更改要設定的快捷鍵。
（2）如果要取消設定的快捷鍵，在“鍵盤”頁籤中選擇“快捷鍵”選項中設定的快捷鍵，然後單擊對話框中的“移除快捷鍵”按鈕，則該快捷鍵就會被取消。
1.4.4 設定背景
在solidworks中，可以更改操作界面的背景及顔色，以設定個性化的使用者界面。設定背景的操作步驟如下。
（1）單擊菜單欄中的“工具”→“選項”指令，此時系統彈出“系統選項（s）-顔色”對話框。
（2）在對話框的“系統選項”頁籤的左側清單框中選擇“顔色”選項，如圖1-33所示。
（3）在“顔色方案設定”清單框中選擇“視區背景”選項，然後單擊“編輯”按鈕，此時系統彈出如圖1-34所示的“顔色”對話框，在其中選擇設定的顔色，然後單擊“确定”按鈕。可以使用該方式，設定其他選項的顔色。
https://yqfile.alicdn.com/dd262d2bf6c4d45280fadbd74e3aa399aec6991a.png" >
（4）單擊“系統選項（s）-顔色”對話框中的“确定”按鈕，系統背景顔色設定成功。
在如圖1-33所示對話框的“背景外觀”選項組中，點選下面4個不同的單選鈕，可以得到不同的背景效果，使用者可以自行設定，在此不再贅述。圖1-35為一個設定好背景顔色的零件圖。
1.4.5 設定實體顔色
系統預設的繪制模型實體的顔色為灰色。在零部件和裝配體模型中，為了使圖形有層次感和真實感，通常要改變實體的顔色。下面以螺栓為例子來說明設定實體顔色的步驟。圖1-36（a）為系統預設顔色的零件模型，圖1-36（b）為設定顔色後的零件模型。
https://yqfile.alicdn.com/d9475f5817fd374850fb4b0da91f3534dbadba19.png" >
（1）選擇實體凸台為顔色設定的對象，在所選區域内右鍵單擊外觀按鈕圖檔 114，選擇“凸台”，如圖1-37所示。
（2）單擊得出如圖1-38所示的“顔色”對話框，選擇所需要更換的顔色。單擊圖檔 116按鈕，完成實體顔色的設定，如圖1-36（b）所示。
在零件模型和裝配體模型中，除了可以對特征的顔色進行設定外，還可以對面進行設定。首先在圖形區中選擇面，然後右擊，在彈出的快捷菜單中進行設定，步驟與設定特征顔色類似。
在裝配體模型中還可以對整個零件的顔色進行設定，一般在特征管理器中選擇需要設定的零件，然後對其進行設定，步驟與設定特征顔色類似。
對于單個零件而言，設定實體顔色渲染實體，可以使模型更加接近實際情況，更逼真。對于裝配體而言，設定零件顔色可以使裝配體具有層次感，友善觀測。
1.4.6 設定機關
在三維實體模組化前，需要設定好系統的機關，系統預設的機關為mmgs（毫米、克、秒），可以使用自定義的方式設定其他類型的機關系統以及長度機關等。
下面以修改長度機關的小數位數為例，說明設定機關的操作步驟。
（1）單擊菜單欄中的“工具”→“選項”指令。
（2）系統彈出“系統選項-普通”對話框，單擊該對話框中的“文檔屬性”頁籤，然後在左側清單框中選擇“機關”選項，如圖1-39所示。
https://yqfile.alicdn.com/92dcd6fec409034f057705b3793392aa9e3cb216.png" >
（3）将對話框中“基本機關”選項組中“長度”選項的“小數”設定為無，然後單擊“确定”按鈕。圖1-40為設定機關前後的圖形比較。
