樹莓派（raspberry pi）主機闆可以說是一個“微型”的奇迹，它和一張信用卡的大小差不多，卻擁有非常強的計算能力。在首次利用樹莓派開發出令人驚奇的應用前，讀者還需要了解一些事情。

提示

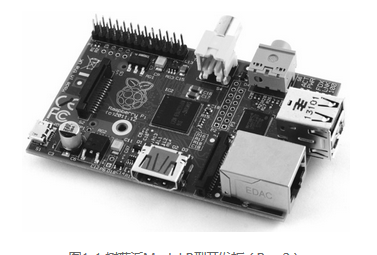

市面上的樹莓派目前有兩種不同的型号，分别是model a和model b。它們有一些不同之處，其中model a為了降低成本和能耗而犧牲掉了一些功能，但在本章中展示的大多都是兩個型号相似的特性。圖1-1中展示的是樹莓派model b的第2版（rev 2），也是最常見的一個型号。它的線路布局和原始的model b rev 1以及更便宜的model a類似，最新版的model b+對線路布局做了調整，這會在本章後面的部分進行讨論。

所有的樹莓派開發闆在接近中心的位置有一塊方形的半導體元器件，通常也被稱為內建電路或晶片。這是一塊broadcom bcm2835的片上系統（soc）子產品，它提供給樹莓派通用計算處理、圖形渲染以及輸入輸出的功能。還有另一塊半導體元件疊在這塊晶片的頂端，并提供給樹莓派記憶存儲器，用于在運作程式時存放臨時資料。這類存儲器又被稱為随機存取存儲器（ram），因為計算機可以在任意時刻對這類存儲器的任何部分進行讀寫操作。ram具有易失性，這是指當樹莓派斷電時，存儲器中所存的資料會丢失。

soc的上方和下方都是樹莓派的視訊輸出。（底部的）銀色連接配接器是一個高清多媒體接口（hdmi），媒體播放器和許多衛星或閉路電視機頂盒上都有相同類型的接口。使用hdmi接口連接配接到電視機或顯示器上後，可以提供高分辨率的視訊以及數字音頻信号。（頂部的）黃色連接配接器是一個複合視訊接口，這主要是為那些沒有hdmi接口支援的老電視機設計的。這種接口傳輸的視訊品質比hdmi要低，并且不能傳輸音頻。相對的，音頻需要由複合視訊接口右側的一個3.5mm的音頻插孔來提供模拟信号。

樹莓派主機闆左上方的兩排插針組成了通用輸入輸出（gpio）裝置，它們可以用來連接配接樹莓派和其他硬體裝置。這些接口最常見的用處是連接配接擴充電路闆。關于這些闆子，在第17章“擴充電路闆”中有一個選擇性的描述。gpio接口是功能非常強大的接口，但同時它也非常容易被損壞。在使用樹莓派的時候，應該總是避免直接接觸這些插針，并且絕對不要在樹莓派通電的情況下将它們和其他裝置連接配接。

gpio下方的由塑膠和金屬構成的連接配接器是一個顯示串行接口（dsi），用于連接配接數字驅動的平面顯示器。這種接口，除了一些專業的嵌入式開發者會用到外，其實很少被使用，因為hdmi接口更具有靈活性。

另一個排線連接配接器可以在hdmi接口的右方找到，這是一個攝像頭串行接口（csi），用于向樹莓派攝像頭子產品或其他相容樹莓派的支援 csi 的攝像頭系統提供高速連接配接。對于csi端口更詳細的描述，請參見第16章“樹莓派攝像頭子產品”。

闆子的左下部分是樹莓派的電源接口。這是一個micro-usb接口，和目前大多數新款的智能手機和平闆上使用的接口一樣。用一根micro-usb資料線将樹莓派連接配接到一個合适的電源擴充卡上，樹莓派就可以啟動了，詳情見第2章“樹莓派入門”。和桌上型電腦或筆記本電腦不同，樹莓派沒有電源開關，是以當電源接通的時候它就會立即啟動。

在樹莓派主機闆左手邊的底側是一個sd卡槽。一個安全數字（sd）存儲卡可以為作業系統、程式、資料和其他檔案提供存儲空間，并且是不易失的。和具有易失性的ram不同，在電源斷開的情況下，sd卡上的資訊仍然能夠得以儲存。在第2章中，你将學到如何準備一張sd卡來使用樹莓派，這包括使用閃存來安裝一個作業系統。

樹莓派右手邊的連接配接器可能會有所不同，這取決于你使用哪種型号的樹莓派，是model a還是model b。靠近上方的是一排發光二極管（led），其中最左側的兩個标有act和pwr的字樣，它們分别是用來訓示sd卡活動狀态（activity）和電源狀态（power）的訓示燈，這在所有型号的闆子上都通用。
