在主流的Web站點中，圖檔往往是不可或缺的頁面元素，尤其在大型網站中，幾乎都将面臨“海量圖檔資源”的存儲、通路等相關技術問題。在針對圖檔伺服器的架構擴充中，也會曆經很多曲折甚至是血淚教訓（尤其是早期規劃不足，造成後期架構上很難相容和擴充）。
本文将以一個真實垂直門戶網站的發展曆程，向大家娓娓道來。
建構在Windows平台之上的網站，往往會被業内衆多架構師認為很“保守”。很大部分原因，是由于微軟技術體系的封閉和部分技術人員的短視造成的。由于長期缺乏開源支援，是以隻能“閉門造車”，這樣很容易形成思維局限性和短闆。就拿圖檔伺服器為例子，如果前期沒有容量規劃和可擴充的設計，那麼随着圖檔檔案的不斷增多和通路量的上升，由于在性能、容錯/容災、擴充性等方面的設計不足，後續将會給開發、運維工作帶來很多問題，嚴重時甚至會影響到網站業務正常運作和網際網路公司的發展（這絕不是在危言聳聽）。
之是以選擇Windows平台來建構網站和圖檔伺服器，很大部分由創始團隊的技術背景決定的，早期的技術人員可能更熟悉.NET，或者負責人認為Windows/.NET的易用性、“短平快”的開發模式、人才成本等方面都比較符合創業初期的團隊，自然就選擇了Windows。後期業務發展到一定規模，也很難輕易将整體架構遷移到其它平台上了。當然，對于建構大規模網際網路，更建議首選開源架構，因為有很多成熟的案例和開源生态的支援，避免重複造輪子和支出授權費用。對于遷移難度較大的應用，比較推薦Linux、Mono、Mysql、Memcahed……混搭的架構，同樣能支撐高并發通路和大資料量。
初創時期由于時間緊迫，開發人員水準也很有限等原因。是以通常就直接在website檔案所在的目錄下，建立1個upload子目錄，用于儲存使用者上傳的圖檔檔案。如果按業務再細分，可以在upload目錄下再建立不同的子目錄來區分。例如：upload\QA,upload\Face等。
在資料庫表中儲存的也是”upload/qa/test.jpg”這類相對路徑。
使用者的通路方式如下：
http://www.yourdomain.com/upload/qa/test.jpg
程式上傳和寫入方式：
程式員A通過在web.config中配置實體目錄D:\Web\yourdomain\upload 然後通過stream的方式寫入檔案；
程式員B通過Server.MapPath等方式，根據相對路徑擷取實體目錄 然後也通過stream的方式寫入檔案。
優點：實作起來最簡單，無需任何複雜技術，就能成功将使用者上傳的檔案寫入指定目錄。儲存資料庫記錄和通路起來倒是也很友善。
缺點：上傳方式混亂，嚴重不利于網站的擴充。
針對上述最原始的架構，主要面臨着如下問題：
1. 随着upload目錄中檔案越來越多，所在分區（例如D盤）如果出現容量不足，則很難擴容。隻能停機後更換更大容量的儲存設備，再将舊資料導入。
2. 在部署新版本（部署新版本前通過需要備份）和日常備份website檔案的時候，需要同時操作upload目錄中的檔案，如果考慮到通路量上升，後邊部署由多台Web伺服器組成的負載均衡叢集，叢集節點之間如果做好檔案實時同步将是個難題。
在website站點下面，建立一個名為upload的虛拟目錄，由于虛拟目錄的靈活性，能在一定程度上取代實體目錄，并相容原有的圖檔上傳和通路方式。使用者的通路方式依然是：
優點：配置更加靈活，也能相容老版本的上傳和通路方式。
因為虛拟目錄，可以指向本地任意盤符下的任意目錄。這樣一來，還可以通過接入外置存儲，來進行單機的容量擴充。
缺點：部署成由多台Web伺服器組成的叢集，各個Web伺服器（叢集節點）之間（虛拟目錄下的）需要實時的去同步檔案，由于同步效率和實時性的限制，很難保證某一時刻各節點上檔案是完全一緻的。

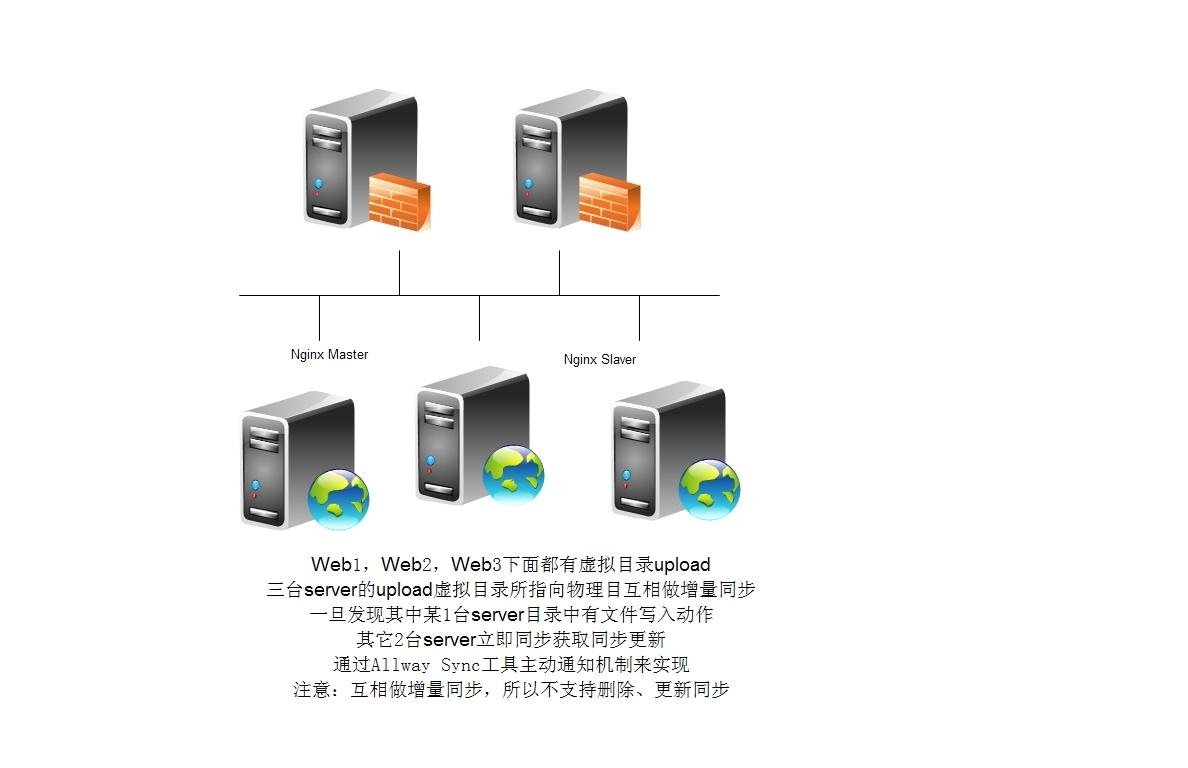

基本架構如下圖所示：
從上圖可看出，整個Web伺服器架構已經具備“可擴充、高可用”了，主要問題和瓶頸都集中在多台伺服器之間的檔案同步上。
上述架構中隻能在這幾台Web伺服器上互相“增量同步”，這樣一來，就不支援檔案的“删除、更新”操作的同步了。
早期的想法是，在應用程式層面做控制，當使用者請求在web1伺服器進行上傳寫入的同時，也同步去調用其它web伺服器上的上傳接口，這顯然是得不償失的。是以我們選擇使用Rsync類的軟體來做定時檔案同步的，進而省去了“重複造輪子”的成本，也降低了風險性。
同步操作裡面，一般有比較經典的兩種模型，即推拉模型：所謂“拉”，就是指輪詢地去擷取更新，所謂推，就是發生更改後主動的“推”給其它機器。當然，也可以采用加進階的事件通知機制來完成此類動作。
在高并發寫入的場景中，同步都會出現效率和實時性問題，而且大量檔案同步也是很消耗系統和帶寬資源的（跨網段則更明顯）。
沿用虛拟目錄的方式，通過UNC（網絡路徑）的方式實作共享存儲（将upload虛拟目錄指向UNC）
使用者的通路方式1：
使用者的通路方式2（可以配置獨立域名）：
http://img.yourdomain.com/upload/qa/test.jpg
支援UNC所在server上配置獨立域名指向，并配置輕量級的web伺服器，來實作獨立圖檔伺服器。
優點： 通過UNC（網絡路徑）的方式來進行讀寫操作，可以避免多伺服器之間同步相關的問題。相對來講很靈活，也支援擴容/擴充。支援配置成獨立圖檔伺服器和域名通路，也完整相容舊版本的通路規則。
缺點 ：但是UNC配置有些繁瑣，而且會造成一定的（讀寫和安全）性能損失。可能會出現“單點故障”。如果存儲級别沒有raid或者更進階的災備措施，還會造成資料丢失。
在早期的很多基于Linux開源架構的網站中，如果不想同步圖檔，可能會利用NFS來實作。事實證明，NFS在高并發讀寫和海量存儲方面，效率上存在一定問題，并非最佳的選擇，是以大部分網際網路公司都不會使用NFS來實作此類應用。當然，也可以通過Windows自帶的DFS來實作，缺點是“配置複雜，效率未知，而且缺乏資料大量的實際案例”。另外，也有一些公司采用FTP或Samba來實作。
上面提到的幾種架構，在上傳/下載下傳操作時，都經過了Web伺服器（雖然共享存儲的這種架構，也可以配置獨立域名和站點來提供圖檔通路，但上傳寫入仍然得經過Web伺服器上的應用程式來處理），這對Web伺服器來講無疑是造成巨大的壓力。是以，更建議使用獨立的圖檔伺服器和獨立的域名，來提供使用者圖檔的上傳和通路。
1. 圖檔通路是很消耗伺服器資源的（因為會涉及到作業系統的上下文切換和磁盤I/O操作）。分離出來後，Web/App伺服器可以更專注發揮動态處理的能力。
2. 獨立存儲，更友善做擴容、容災和資料遷移。
3. 浏覽器（相同域名下的）并發政策限制，性能損失。
4. 通路圖檔時，請求資訊中總帶cookie資訊，也會造成性能損失。
5. 友善做圖檔通路請求的負載均衡，友善應用各種緩存政策（HTTP Header、Proxy Cache等），也更加友善遷移到CDN。
......
我們可以使用Lighttpd或者Nginx等輕量級的web伺服器來架構獨立圖檔伺服器。
在建構目前的圖檔伺服器架構之前，可以先徹底撇開web伺服器，直接配置單獨的圖檔伺服器/域名。但面臨如下的問題：
1. 舊圖檔資料怎麼辦？能否繼續相容舊圖檔路徑通路規則？
2. 獨立的圖檔伺服器上需要提供單獨的上傳寫入的接口（服務API對外釋出），安全問題如何保證？
3. 同理，假如有多台獨立圖檔伺服器，是使用可擴充的共享存儲方案，還是采用實時同步機制？
直到應用級别的（非系統級） DFS（例如FastDFS HDFS MogileFs MooseFS、TFS）的流行，簡化了這個問題：執行備援備份、支援自動同步、支援線性擴充、支援主流語言的用戶端api上傳/下載下傳/删除等操作，部分支援檔案索引，部分支援提供Web的方式來通路。
考慮到各DFS的特點，用戶端API語言支援情況(需要支援C#)，文檔和案例，以及社群的支援度，我們最終選擇了FastDFS來部署。
唯一的問題是：可能會不相容舊版本的通路規則。如果将舊圖檔一次性導入FastDFS，但由于舊圖檔通路路徑分布存儲在不同業務資料庫的各個表中，整體更新起來也十分困難，是以必須得相容舊版本的通路規則。架構更新往往比做全新架構更有難度，就是因為還要相容之前版本的問題。（給飛機在空中換引擎可比造架飛機難得多）
首先，關閉舊版本上傳入口（避免繼續使用導緻資料不一緻）。将舊圖檔資料通過rsync工具一次性遷移到獨立的圖檔伺服器上（即下圖中描述的Old ImageServer）。在最前端(七層代理，如Haproxy、Nginx)用ACL（通路規則控制），将舊圖檔對應URL規則的請求（正則）比對到，然後将請求直接轉發指定的web 伺服器清單，在該清單中的伺服器上配置好提供圖檔（以Web方式）通路的站點，并加入緩存政策。這樣實作舊圖檔伺服器的分離和緩存,相容了舊圖檔的通路規則并提升舊圖檔通路效率，也避免了實時同步所帶來的問題。
整體架構如圖：
基于FastDFS的獨立圖檔伺服器叢集架構，雖然已經非常的成熟，但是由于國内“南北互聯”和IDC帶寬成本等問題（圖檔是非常消耗流量的），我們最終還是選擇了商用的CDN技術，實作起來也非常容易，原理其實也很簡單，我這裡隻做個簡單的介紹：
将img域名cname到CDN廠商指定的域名上，使用者請求通路圖檔時，則由CDN廠商提供智能DNS解析，将最近的（當然也可能有其它更複雜的政策，例如負載情況、健康狀态等）服務節點位址傳回給使用者，使用者請求到達指定的伺服器節點上，該節點上提供了類似Squid/Vanish的代理緩存服務，如果是第一次請求該路徑，則會從源站擷取圖檔資源傳回用戶端浏覽器，如果緩存中存在，則直接從緩存中擷取并傳回給用戶端浏覽器，完成請求/響應過程。
由于采用了商用CDN服務，是以我們并沒有考慮用Squid/Vanish來重複建構前置代理緩存。
上面的整個叢集架構，可以很友善的做橫向擴充，能滿足一般垂直領域大型網站的圖檔服務需求（當然，像taobao這樣超大規模的可能另當别論）。經測試，提供圖檔通路的單台Nginx伺服器（至強E5四核CPU、16G記憶體、SSD），對小靜态頁面（壓縮後的）可以扛住上萬的并發且毫無壓力。當然，由于圖檔本身體積比純文字的靜态頁面大很多，提供圖檔通路的伺服器的抗并發能力，往往會受限于磁盤的I/O處理能力和IDC提供的帶寬。Nginx的抗并發能力還是非常強的，而且對資源占用很低，尤其是處理靜态資源，似乎都不需要有過多擔心了。可以根據實際通路量的需求，通過調整Nginx參數，Linux核心調優、緩存政策等手段做更大程度的優化，也可以通過增加伺服器或者更新伺服器配置來做擴充，最直接的是通過購買更進階的儲存設備和更大的帶寬，以滿足更大通路量的需求。
值得一提的是，在“雲計算”流行的當下，也推薦高速發展期間的網站，使用“雲存儲”這樣的方案，既能幫你解決各類存儲、擴充、備災的問題，又能做好CDN加速。最重要的是，價格也不貴。
總結，有關圖檔伺服器架構擴充，大緻圍繞這些問題展開：
1. 容量規劃和擴充問題。
2. 資料的同步、備援和容災。
3. 硬體裝置的成本和可靠性（是普通機械硬碟，還是SSD，或者更高端的儲存設備和方案）。
4. 檔案系統的選擇。根據檔案特性（例如檔案大小、讀寫比例等）選擇是用ext3/4或者NFS/GFS/TFS這些開源的（分布式）檔案系統。
5. 圖檔的加速通路。采用商用CDN或者自建的代理緩存、web靜态緩存架構。
6. 舊圖檔路徑和通路規則的相容性，應用程式層面的可擴充，上傳和通路的性能和安全性等。
丁浪，技術架構師。擅長大規模（大流量、高并發、高可用、海量資料）網際網路架構，專注在“高性能，可擴充/伸縮，穩定，安全”的技術架構。 熱衷于技術研究和分享，曾分享和獨立撰寫過大量技術文章。
