TS科普23 ES PES TS關系

一個PES對應一幀這點應該不對。

簡單講：以視訊為例，我們将視訊壓縮成的H264碼流  可以稱作為ES流，将其每幀打包變為PES流   然後拆分成多個188位元組，稱為TS流

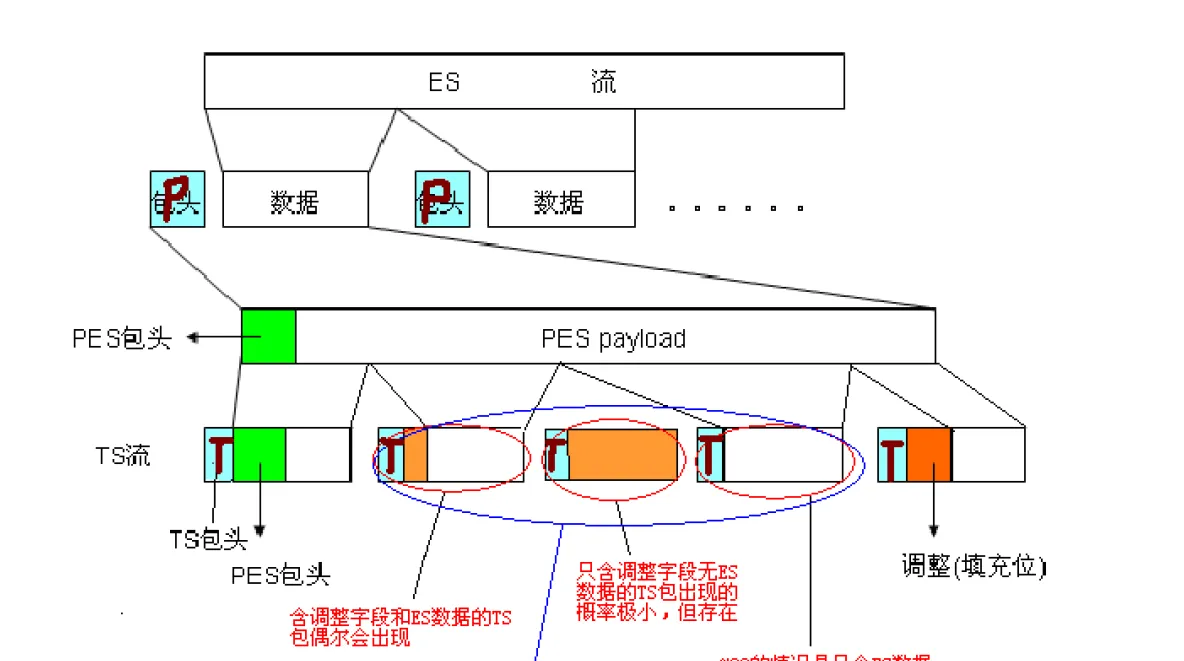

從上往下解釋：

一段ES流=N幀（就是第2行中的資料）

1幀 = 1 PES_payload

1PES = 1PES標頭 + 1 PES_payload

第四行解釋

從PES方面了解：

1PES 切成N段，每段組成一個TS包的負載。

從TS方面了解：

1段TS流的草綠色部分+白色部分  = PES

最開始的TS包由 TS標頭(圖中有T标志的) + PES 標頭(草綠色) + PES_payload（白色） 組成

最末尾的TS包由 TS標頭(圖中有T标志的) + 自适應字段（橙色）+ PES_payload（白色） 組成

以上兩種TS包很簡單，在中間的TS包有點複雜，經過血的教訓，發現其由3種包組成，出現位置随機，每種出現的機率不相同，如下：

第一種  TS標頭(圖中有T标志的)  + 自适應字段（橙色）+ PES_payload（白色），出現機率 1%

第二種  TS標頭(圖中有T标志的)  + 自适應字段（橙色）出現機率 0.1%
