LRUBlockCache
LRUBlockCache是HBase目前預設的BlockCache機制，實作機制比較簡單。它使用一個ConcurrentHashMap管理BlockKey到Block的映射關系，緩存Block隻需要将BlockKey和對應的Block放入該HashMap中，查詢緩存就根據BlockKey從HashMap中擷取即可。同時該方案采用嚴格的LRU淘汰算法，當Block Cache總量達到一定門檻值之後就會啟動淘汰機制，最近最少使用的Block會被置換出來。在具體的實作細節方面，需要關注三點：
1. 緩存分層政策
HBase在LRU緩存基礎上，采用了緩存分層設計，将整個BlockCache分為三個部分：single-access、mutil-access和inMemory。需要特别注意的是，HBase系統中繼資料存放在InMemory區，是以設定資料屬性InMemory = true需要非常謹慎，確定此列族資料量很小且通路頻繁，否則有可能會将hbase.meta中繼資料擠出記憶體，嚴重影響所有業務性能。
2. LRU淘汰算法實作
系統在每次cache block時将BlockKey和Block放入HashMap後都會檢查BlockCache總量是否達到門檻值，如果達到門檻值，就會喚醒淘汰線程對Map中的Block進行淘汰。系統設定三個MinMaxPriorityQueue隊列，分别對應上述三個分層，每個隊列中的元素按照最近最少被使用排列，系統會優先poll出最近最少使用的元素，将其對應的記憶體釋放。可見，三個分層中的Block會分别執行LRU淘汰算法進行淘汰。
3. LRU方案優缺點
LRU方案使用JVM提供的HashMap管理緩存，簡單有效。但随着資料從single-access區晉升到mutil-access區，基本就伴随着對應的記憶體對象從young區到old區，晉升到old區的Block被淘汰後會變為記憶體垃圾，最終由CMS回收掉（Conccurent Mark Sweep，一種标記清除算法），然而這種算法會帶來大量的記憶體碎片，碎片空間一直累計就會産生臭名昭著的Full GC。尤其在大記憶體條件下，一次Full GC很可能會持續較長時間，甚至達到分鐘級别。大家知道Full GC是會将整個程序暫停的（稱為stop-the-wold暫停），是以長時間Full GC必然會極大影響業務的正常讀寫請求。也正因為這樣的弊端，SlabCache方案和BucketCache方案才會橫空出世。
BucketCache
相比LRUBlockCache，BucketCache實作相對比較複雜。它沒有使用JVM 記憶體管理算法來管理緩存，而是自己對記憶體進行管理，是以不會因為出現大量碎片導緻Full GC的情況發生。本節主要介紹BucketCache的具體實作方式（包括BucketCache的記憶體組織形式、緩存寫入讀取流程等）以及如何配置使用BucketCache。
記憶體組織形式

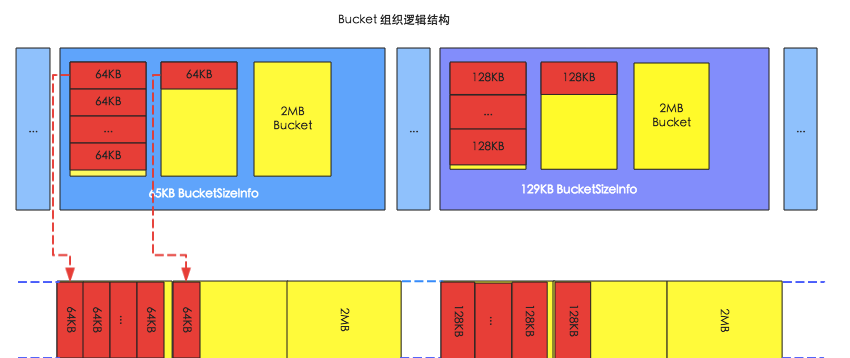

下圖是BucketCache的記憶體組織形式圖，其中上面部分是邏輯組織結構，下面部分是對應的實體組織結構。HBase啟動之後會在記憶體中申請大量的bucket，如下圖中黃色矩形所示，每個bucket的大小預設都為2MB。每個bucket會有一個baseoffset變量和一個size标簽，其中baseoffset變量表示這個bucket在實際實體空間中的起始位址，是以block的實體位址就可以通過baseoffset和該block在bucket的偏移量唯一确定；而size标簽表示這個bucket可以存放的block塊的大小，比如圖中左側bucket的size标簽為65KB，表示可以存放64KB的block，右側bucket的size标簽為129KB，表示可以存放128KB的block。
HBase中使用BucketAllocator類實作對Bucket的組織管理：
1. HBase會根據每個bucket的size标簽對bucket進行分類，相同size标簽的bucket由同一個BucketSizeInfo管理，如上圖，左側存放64KB block的bucket由65KB BucketSizeInfo管理，右側存放128KB block的bucket由129KB BucketSizeInfo管理。
2. HBase在啟動的時候就決定了size标簽的分類，預設标簽有(4+1)K、(8+1)K、(16+1)K … (48+1)K、(56+1)K、(64+1)K、(96+1)K … (512+1)K。而且系統會首先從小到大周遊一次所有size标簽，為每種size标簽配置設定一個bucket，最後所有剩餘的bucket都配置設定最大的size标簽，預設配置設定(512+1)K，如下圖所示：
3. Bucket的size标簽可以動态調整，比如64K的block數目比較多，65K的bucket被用完了以後，其他size标簽的完全空閑的bucket可以轉換成為65K的bucket，但是至少保留一個該size的bucket。
Block緩存寫入、讀取流程
下圖是block寫入緩存以及從緩存中讀取block的流程示意圖，圖中主要包括5個子產品，其中RAMCache是一個存儲blockkey和block對應關系的HashMap；WriteThead是整個block寫入的中心樞紐，主要負責異步的寫入block到記憶體空間；BucketAllocator在上一節詳細介紹過，主要實作對bucket的組織管理，為block配置設定記憶體空間；IOEngine是具體的記憶體管理子產品，主要實作将block資料寫入對應位址的記憶體空間；BackingMap也是一個HashMap，用來存儲blockKey與對應實體記憶體偏移量的映射關系，用來根據blockkey定位具體的block；其中紫線表示cache block流程，綠線表示get block流程。
Block緩存寫入流程
1. 将block寫入RAMCache。實際實作中，HBase設定了多個RAMCache，系統首先會根據blockkey進行hash，根據hash結果将block配置設定到對應的RAMCache中；
2. WriteThead從RAMCache中取出所有的block。和RAMCache相同，HBase會同時啟動多個WriteThead并發的執行異步寫入，每個WriteThead對應一個RAMCache;
3. 每個WriteThead會将周遊RAMCache中所有block資料，分别調用bucketAllocator為這些block配置設定記憶體空間；
4. BucketAllocator會選擇與block大小對應的bucket進行存放（具體細節可以參考上節‘記憶體組織形式’所述），并且傳回對應的實體位址偏移量offset；
5. WriteThead将block以及配置設定好的實體位址偏移量傳給IOEngine子產品，執行具體的記憶體寫入操作；
6. 寫入成功後，将類似<blockkey,offset>這樣的映射關系寫入BackingMap中，友善後續查找時根據blockkey可以直接定位；
Block緩存讀取流程
1. 首先從RAMCache中查找。對于還沒有來得及寫入到bucket的緩存block，一定存儲在RAMCache中；
2. 如果在RAMCache中沒有找到，再在BackingMap中根據blockKey找到對應實體偏移位址offset；
3. 根據實體偏移位址offset可以直接從記憶體中查找對應的block資料；
BucketCache工作模式
BucketCache預設有三種工作模式：heap、offheap和file；這三種工作模式在記憶體邏輯組織形式以及緩存流程上都是相同的，參見上節講解。不同的是三者對應的最終存儲媒體有所不同，即上述所講的IOEngine有所不同。
其中heap模式和offheap模式都使用記憶體作為最終存儲媒體，記憶體配置設定查詢也都使用Java NIO ByteBuffer技術，不同的是，heap模式配置設定記憶體會調用byteBuffer.allocate方法，從JVM提供的heap區配置設定，而後者會調用byteBuffer.allocateDirect方法，直接從作業系統配置設定。這兩種記憶體配置設定模式會對HBase實際工作性能産生一定的影響。影響最大的無疑是GC ，相比heap模式，offheap模式因為記憶體屬于作業系統，是以基本不會産生CMS GC，也就在任何情況下都不會因為記憶體碎片導緻觸發Full GC。除此之外，在記憶體配置設定以及讀取方面，兩者性能也有不同，比如，記憶體配置設定時heap模式需要首先從作業系統配置設定記憶體再拷貝到JVM heap，相比offheap直接從作業系統配置設定記憶體更耗時；但是反過來，讀取緩存時heap模式可以從JVM heap中直接讀取，而offheap模式則需要首先從作業系統拷貝到JVM heap再讀取，顯得後者更費時。
file模式和前面兩者不同，它使用Fussion-IO或者SSD等作為存儲媒體，相比昂貴的記憶體，這樣可以提供更大的存儲容量，是以可以極大地提升緩存命中率。
BucketCache配置使用
BucketCache方案的配置說明一直被HBaser所诟病，官方一直沒有相關文檔對此進行介紹。本人也是一直被其所困，後來通過檢視源碼才基本了解清楚，在此分享出來，以便大家學習。需要注意的是，BucketCache三種工作模式的配置會有所不同，下面也是分開介紹，并且沒有列出很多不重要的參數：
heap模式
<hbase.bucketcache.ioengine>heap</hbase.bucketcache.ioengine>
//bucketcache占用整個jvm記憶體大小的比例
<hbase.bucketcache.size>0.4</hbase.bucketcache.size>
//bucketcache在combinedcache中的占比
<hbase.bucketcache.combinedcache.percentage>0.9</hbase.bucketcache.combinedcache.percentage>
offheap模式
<hbase.bucketcache.ioengine>offheap</hbase.bucketcache.ioengine>
<hbase.bucketcache.size>0.4</hbase.bucketcache.size>
<hbase.bucketcache.combinedcache.percentage>0.9</hbase.bucketcache.combinedcache.percentage>
file模式
<hbase.bucketcache.ioengine>file:/cache_path</hbase.bucketcache.ioengine>
//bucketcache緩存空間大小，機關為MB
<hbase.bucketcache.size>10 * 1024</hbase.bucketcache.size>
//高速緩存路徑
<hbase.bucketcache.persistent.path>file:/cache_path</hbase.bucketcache.persistent.path>
總結
HBase中緩存的設定對随機讀寫性能至關重要，本文通過對LRUBlockCache和BucketCache兩種方案的實作進行介紹，希望能夠讓各位看官更加深入地了解BlockCache的工作原理。BlockCache系列經過兩篇内容的介紹，基本已經解析完畢，那在實際線上應用中到底應該選擇哪種方案呢？下一篇文章讓我們一起看看HBase社群釋出BlockCache報告!
