特殊性
- 神經元間的連接配接是非全連接配接的
- 同一層中某些神經元之間的連接配接的權重是共享的（即相同的）

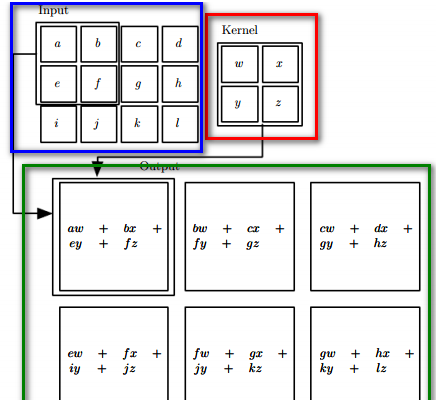

權值共享
使用同一個Kernel
池化
轉:http://blog.csdn.net/geekmanong/article/details/50605340
CNN的池化(圖像下采樣)方法很多：Mean pooling(均值采樣)、Max pooling(最大值采樣)、Overlapping (重疊采樣)、L2 pooling(均方采樣)、Local Contrast Normalization(歸一化采樣)、Stochasticpooling(随即采樣)、Def-pooling(形變限制采樣)。
例如最大池化
為了簡單起見，我用上面的圖檔作為例子，假設上面的圖檔大小是4*4的，如上圖所示，然後圖檔中每個像素點的值是上面各個格子中的數值。然後我要對這張4*4的圖檔進行池化，池化的大小為(2,2)，跨步為2，那麼采用最大池化也就是對上面4*4的圖檔進行分塊，每個塊的大小為2*2，然後統計每個塊的最大值，作為下采樣後圖檔的像素值，具體計算如下圖所示：
feature maps
轉:http://blog.csdn.net/geekmanong/article/details/50605340
特征圖，一張圖檔經過一個卷積核進行卷積運算，我們可以得到一張卷積後的結果圖檔，而這張圖檔就是特征圖。在CNN中，我們要訓練的卷積核并不是僅僅隻有一個，這些卷積核用于提取特征，卷積核個數越多，提取的特征越多，理論上來說精度也會更高，然而卷積核一堆，意味着我們要訓練的參數的個數越多。在LeNet-5經典結構中，第一層卷積核選擇了6個，而在AlexNet中，第一層卷積核就選擇了96個，具體多少個合适，還有待學習。
LeNet-5結構及參數計算
轉:http://blog.csdn.net/geekmanong/article/details/50605340
輸入： 32∗32 的手寫字型圖檔，這些手寫字型包含 0 9 數字，也就是相當于 10 個類别的圖檔
輸出：分類結果， 0 9 之間的一個數(softmax)
LeNet-5結構
輸入層： 32∗32 的圖檔，也就是相當于 1024 個神經元
C1層:選取 6 個特征卷積核，大小為5∗5(不包含偏置),得到 6 個特征圖，每個特征圖的大小為32−5+1=28，也就是神經元的個數由 1024 減小到了 28∗28=784 。
輸入層與C1層之間的參數: 6∗(5∗5+1) ,對于卷積層C1，每個像素都與前一層的 5∗5 個像素和 1 個bias有連接配接，有6∗(5∗5+1)∗(28∗28)個連接配接
S2層:池化,是一個下采樣層（為什麼是下采樣？利用圖像局部相關性的原理，對圖像進行子抽樣，可以減少資料處理量同時保留有用資訊），有 6 個14∗14的特征圖，特征圖中的每個單元與C1中相對應特征圖的 2∗2 鄰域相連接配接。 S2 層每個單元對應 C1 中 4 個求和，乘以一個可訓練參數，再加上一個可訓練偏置。
C1與S2之間的參數:每一個2∗2求和，然後乘以一個參數，加上一個偏置，共計 2∗6=12 個參數。 S2 中的每個像素都與 C1 中的 2∗2 個像素和 1 個偏置相連接配接，是以有6∗5∗14∗14=5880個連接配接
C3層:選取卷積核大小為 5∗5 ,得到新的圖檔大小為 10∗10 我們知道S2包含： 6張14∗14 大小的圖檔，我們希望這一層得到的結果是： 16張10∗10 的圖檔。這 16 張圖檔的每一張，是通過 S2 的 6 張圖檔進行權重組合得到的，具體是怎麼組合的呢？
S2與C3之間的組合
前6個feature map與 S2 層相連的 3 個feature map相連接配接，後面6個feature map與 S2層相連的4個 feature map相連接配接，後面 3 個feature map與S2層部分不相連的 4 個feature map相連接配接，最後一個與S2層的所有feature map相連。卷積核大小依然為 5∗5 ，總共有 6∗（3∗5∗5+1） + 6∗（4∗5∗5+1） + 3∗（4∗5∗5+1） + 1∗（6∗5∗5+1）=1516 個參數。而圖像大小為 10∗10 ，是以共有 151600 個連接配接。
S4層
池化，視窗大小為 2∗2 ,有 16 個特征圖，總共有 32 個參數
C3與S4之間的參數
16∗（25∗4+25）=2000 個連接配接
C5層
總共 120 個feature map，每個feature map與 S4 層所有的feature map相連接配接，卷積核大小是 5∗5 ，而 S4 層的feature map的大小也是 5∗5 ，是以 C5 的feature map就變成了1個點，共計有 120（25∗16+1）=48120 個參數。
F6層
全連接配接
F6 相當于MLP中的隐含層，有 84 個節點，是以有 84∗（120+1）=10164 個參數。 F6 層采用了正切函數。
輸出層
采用了RBF函數，即徑向歐式距離函數
