一、前言
前面我們了解了交換機原理，知道交換機網絡是通過ARP協定廣播來知曉各裝置的MAC位址，這個過程中交換機生成了MAC位址表，當PC的資料需要發給目标時，交換機依據MAC位址表來進行轉發。
接着了解了路由器原理，知道路由器的每一個端口就像一台獨立的PC一樣，有獨立的IP和MAC位址。路由器的端口可以隔離廣播域，避免因為網絡太大導緻廣播風暴，同時路由器的端口可以像PC一樣接收資料，同時依據路由表來查詢目标IP所屬的廣播域并轉發到相應的端口，以此完成不同廣播域的資料傳輸。是以PC需要配置“預設網關”，當目标IP不屬于目前子網（廣播域）時就将資料發給網關（也就是路由器的端口）。需要注意的是，PC要将資料發給路由器依然需要借助ARP協定來擷取其MAC位址。
二、直連路由

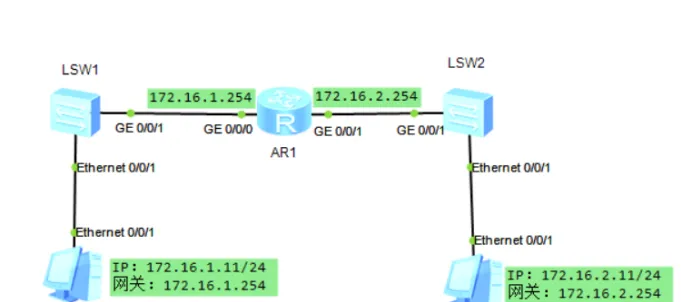

考慮下面的網絡結構，當我們将裝置的IP都配置好後，會發現PC1可以直接與PC2通信，你可以在PC1 ping一下PC2的IP。
這裡提一下路由器端口的IP配置：
G0/0/0 端口的配置：
1）system-view #進入系統視圖
2）interface GigabitEthernet 0/0/0 #進入0号端口
3）ip address 172.16.1.254 24 #配置IP
4）quit #傳回系統視圖
G0/0/01 端口的配置：
5）system-view #進入系統視圖
6）interface GigabitEthernet 0/0/1 #進入1号端口
7）ip address 172.16.2.254 24 #配置IP
8）quit #傳回系統視圖
我們可以看一下路由器AR1的路由表（display ip routing-table）：
由于上述兩個直連路由的存在，是以PC1與PC2可以直接通信。
三、靜态路由
考慮下圖所示的網絡結構，我們按圖中标記将IP都配置好。
由于有直連路由的存在，當我們在PC1上ping 172.16.1.254以及172.16.2.1都是可以通的，但是ping 172.16.2.2就不通了。
在前面直連路由的部分，如果172.16.2.2是普通PC的話是可以ping通的。為何換成路由器就不行了呢？我們在路由器AR2的G0/0/0端口（IP=172.16.2.2）抓包看下是怎麼回事。
如上圖所示，我們可以看到AR2的G0/0/0端口确實有收到源IP=172.16.1.11目标IP=172.16.2.2的ICMP封包，但是沒有響應的封包。是以由于直連路由的存在，AR1是知道172.16.2.2這個IP可以通過其G0/0/0端口到達，而且資料也确實送達，但因為某種原因AR2并沒有響應這個封包。
答案其實就是AR2沒有到172.16.1.0這個網段的路由，是以遇到超出其“IP範圍”的封包它無法做出響應，就像PC如果沒有配置預設路由，當目标IP不是其自身網段時，PC機也是不做處理。我們檢視下AR2的路由表，确實沒有到172.16.1.0的路由。
那為什麼PC機在這種情況又可以處理呢，答案前面也說了，因為PC機配置了“預設網關”，當出現超出其能力的IP時PC機可以直接将包扔給網關，而網關上恰巧就有了到172.16.1.0的路由（直連的）。
是以現在我們給AR2加個路由就可以了。
ip route-static 172.16.1.0 24 172.16.2.1
加靜态路由的格式是：ip route-static [目标網段] [下一條]
一定要注意的是下一跳配的是對面路由器對應端口的IP，而不是本機出端口的IP。再看下路由表：
這時候你再ping 172.16.2.2就能ping通拉，但是到172.16.3.254以及172.16.3.11依舊還是不通。
答案是AR1還沒有到172.16.3.0的路由呢，是以我們給它加一下。
ip route-static 172.16.3.0 24 172.16.2.2
這時候你會發現PC1與PC2可以互相ping通了。
四、回顧
本篇我們順着路由器原理講了下“直連路由”，接着講了靜态路由在路由器網絡中的簡單應用以及路由器端口的IP配置，同時也解答了一個奇怪的現象，那就是直連路由中PC為何可以響應ICMP封包而直連的路由器端口卻不可以（因為路由器沒有預設網關，必須有路由才行）。
