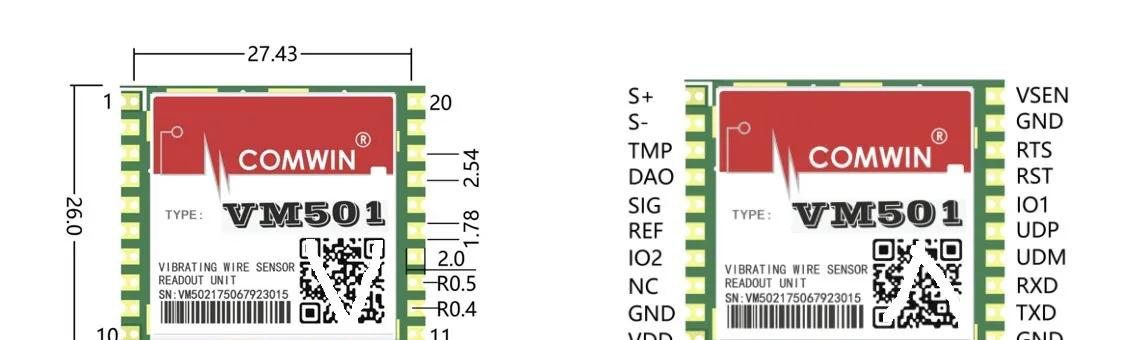

振弦采集子產品傳感器接口
傳感器線圈接口
傳感器線圈接口由 SEN+和 SEN-管腳組成，分别連接配接到振弦傳感器線圈兩端。通常情況下， 傳感器線圈不區分正負極， 直接連接配接即可。
注： 當傳感器激勵方式設定為高壓激勵時， SEN+管腳會周期性（ 幾百毫秒~幾秒）輸出高電壓，在使用過程中應注意人員及外圍電路的保護。
溫度傳感器接口
溫度傳感器接口由 TMP 和 GND 兩個管腳組成， 内部已連接配接有上拉電阻。 溫度傳感器接口是複用接口， 可連接配接數字式溫度傳感器 18B20 或熱敏電阻溫度傳感器， 任意時刻，隻允許連接配接某一種溫度傳感器（可通過對應的寄存器進行參數設定， 詳見“3.18 溫度傳感器使用” ）。
數字式溫度傳感器 18B20 的連接配接
VM 子產品支援 18B20 的兩線制和三線制兩種連接配接方法， 如下圖示。
注： 僅 VM501_HW120/VM704 支援 18B20 兩線制連接配接
注：目前生産 18B20 的廠商有很多，不同品牌的 18B20 通訊參數會有一些差異，基本上可以保證 500 米以内正常通訊，有些品牌可以達到 1000 米。
熱敏電阻式溫度傳感器連接配接
熱敏電阻與子產品溫度測量接口管腳連接配接，如下圖所示。
