Tuscany SCA案例分析（二）（連載中...）

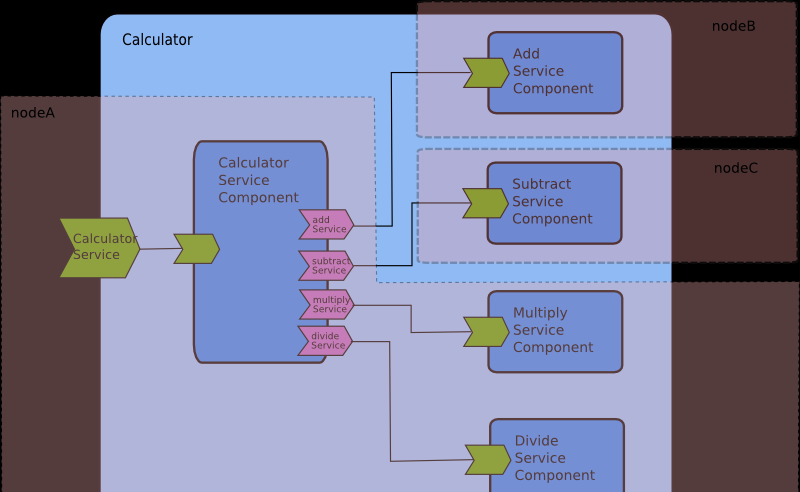

今天給大家講的是calculator的分布式版本，在這個案例中，我們先來看看其設計圖，如下：

從圖中可以明顯地看出有3個節點nodeA,nodeB,nodeC，而nodeA上有三個元件，nodeB和nodeC上分别有一個元件。這3個節點在同一個domain中。服務引用的關系在這裡就不多說了。

那麼我們下面進入開發過程了。

先建立一個普通的java project，項目名叫"MyDistributedCalculator"，預設設定

 在書寫主要的業務邏輯單元代碼之前，先象案例一一樣，加入MyTuscany使用者庫，好，現在集中精力書寫邏輯代碼，因為這裡對案例一有一個承接關系，是以建議看案例二之前先看明白案例一。我們這裡将案例一項目中的calculator包下的除CalculatorClient.java檔案外的java檔案都copy到myDistributedCalculator項目的calculator包下。如下圖：

這裡絕大部分代碼和案例一都一樣，隻是因為分布式的原因，是以就要修改幾個接口部分的代碼，因為AddServiceComponent和SubtractServiceComponent都在另外的機子上，是以在他們相應的服務接口上要聲明為@Remotable，以便讓nodeA上的CalculatorServiceComponent遠端引用，這和案例一是不一樣的地方。這裡給出他們修改後的代碼：

package  calculator;

import  org.osoa.sca.annotations.Remotable;

@Remotable

public   interface  AddService  ... {

    double add(double n1, double n2);

}

package  calculator;

import  org.osoa.sca.annotations.Remotable;

@Remotable

public   interface  SubtractService  ... {

    double subtract(double n1, double n2);

}

接下來要做的就是要寫一個domain manager類和node啟動類,我們先建立node包，然後建立相應的檔案，其中用于啟動domain manager類的檔案名為DomainNode.java,用于啟動node的類檔案名為CalculatorNode.java

他們分别的内容為：

package  node;

import  java.io.IOException;

import  javax.xml.namespace.QName;

import  org.apache.tuscany.sca.domain.SCADomain;

import  org.apache.tuscany.sca.node.SCANode;

import  org.apache.tuscany.sca.node.SCANodeFactory;

import  calculator.CalculatorService;

public   class  CalculatorNode  ... {

    public static void main(String[] args) throws Exception ...{

        // Check that the correct arguments have been provided

        if (null == args || args.length < 2) ...{

             System.err.println("Useage: java CalculatorNode domainname nodename");

             System.exit(1);

        }

        try ...{

            String domainName = args[0];

            String nodeName   = args[1];

            ClassLoader cl = CalculatorNode.class.getClassLoader();

            SCANodeFactory nodeFactory = SCANodeFactory.newInstance();

            SCANode node = nodeFactory.createSCANode(nodeName, domainName);

            node.addContribution(nodeName, cl.getResource(nodeName + "/"));

            //System.out.println(cl.getResource(nodeName + "/").toString());

            node.deployComposite(new QName("http://sample", "Calculator"));

            node.start();

            // nodeA is the head node and runs some tests while all other nodes

            // simply listen for incoming messages

            if ( nodeName.equals("nodeA") ) ...{

                // do some application stuff

                CalculatorService calculatorService =

                    node.getDomain().getService(CalculatorService.class, "CalculatorServiceComponentA");

                // Calculate

                System.out.println("3 + 2=" + calculatorService.add(3, 2));

                System.out.println("3 - 2=" + calculatorService.subtract(3, 2));

                System.out.println("3 * 2=" + calculatorService.multiply(3, 2));

                System.out.println("3 / 2=" + calculatorService.divide(3, 2));

                // a little hidden loop test to put some load on the nodes

                if (args.length > 2)...{

                    for (int i=0; i < 1000; i++)...{

                        // Calculate

                        System.out.println("3 + 2=" + calculatorService.add(3, 2));

                        System.out.println("3 - 2=" + calculatorService.subtract(3, 2));

                        System.out.println("3 * 2=" + calculatorService.multiply(3, 2));

                        System.out.println("3 / 2=" + calculatorService.divide(3, 2));

                    }

                }

            } else ...{

                // start up and wait for messages

                try ...{

                    System.out.println("Node started (press enter to shutdown)");

                    System.in.read();

                } catch (IOException e) ...{

                    e.printStackTrace();

                }

            }

            // stop the node and all the domains in it

            node.stop();

        } catch(Exception ex) ...{

            System.err.println("Exception in node - " + ex.getMessage());

            ex.printStackTrace(System.err);

        }

    }

}

package  node;

import  org.apache.tuscany.sca.domain.SCADomain;

import  org.apache.tuscany.sca.domain.SCADomainFactory;

public   class  DomainNode  ... {

    private static String DEFAULT_DOMAIN_URI = "http://localhost:8877";

    public static void main(String[] args) ...{

        try ...{

            SCADomainFactory domainFactory = SCADomainFactory.newInstance();

            SCADomain domain = domainFactory.createSCADomain(DEFAULT_DOMAIN_URI);

            domain.start();

            System.out.println("Domain started (press enter to shutdown)");

            System.in.read();

            domain.stop();

        } catch (Exception e) ...{

            e.printStackTrace();

        }

        System.out.println("Domain stopped");

    }

}

這裡将我自己的了解和對代碼的分析寫下來：

先從DomainNode.java開始分析，裡面用到了兩個類， SCADomainFactory 和 SCADomain。代碼比較簡單，就是用 SCADomainFactory 本身的newInstance()生成自己的執行個體，然後通過 createSCADomain()函數生成SCADomain的執行個體，然後用 domain.start(); 啟動domain。這裡要特别注意的是，雖然代碼很簡單，但其實它完成的工作可不少，首先 createSCADomain()會去執行個體化一個實作了SCADomain接口的類，這裡是SCADomainImpl類，通過檢視分析tuscany的源代碼，發現該類初始化函數調用了init()函數

而在init()函數中完成了一些關鍵的工作，其中裡面有一個就是初始化一些domain manager的服務元件，那麼根據什麼來初始化這些元件呢，就是根據domain.composite檔案，該檔案的位置是在tuscany-sca-all-1.0.1-incubating.jar檔案内部，如圖：

該檔案的内容如下：

< composite  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

           targetNamespace ="http://sample"

           xmlns:sample ="http://sample"

           xmlns:tuscany ="http://tuscany.apache.org/xmlns/sca/1.0"

           name ="Domain" >

     < component  name ="domain" >

        < tuscany:implementation .resource location ="webroot" />

         < service  name ="Resource" >

             < tuscany:binding .http uri ="http://localhost:8877/domain" />

         </ service >

     </ component >

     < component  name ="DomainManagerComponent" >

         < implementation .java class ="org.apache.tuscany.sca.domain.impl.DomainManagerServiceImpl" />

         < service  name ="DomainManagerInitService" >

             < interface .java interface ="org.apache.tuscany.sca.domain.DomainManagerInitService" />

             < binding .sca />

         </ service >

         < service  name ="DomainManagerNodeEventService" >

             < interface .java interface ="org.apache.tuscany.sca.domain.DomainManagerNodeEventService" />

             < binding .ws uri ="http://localhost:8877/DomainManagerComponent/DomainManagerNodeEventService" />

         </ service >

         < service  name ="DomainManagementService" >

             < interface .java interface ="org.apache.tuscany.sca.domain.management.DomainManagementService" />

             < tuscany:binding .jsonrpc uri ="http://localhost:8877/DomainManagerComponent/DomainManagementService" />

         </ service >

     </ component >

</ composite > 注意到上面的 < tuscany:binding .http uri ="http://localhost:8877/domain" />，這裡是這些元件注冊為相應的servlet時的uri位址，這也就要求DomainNode.java中的 private static String DEFAULT_DOMAIN_URI = "http://localhost:8877";必須是domain manager的根位址，必須和 tuscany:binding的uri保持一緻。到目前為止，我們就解釋完DomainNode的内容了，下面我們看看複雜些的CalculatorNode.java的内容。其實他的内容仔細看也不複雜，主幹部分的代碼功能主要是從指令行中接受兩個參數，一個是domainname，一個是nodename，然後根據這些資訊來啟動node，這裡跟前面的DomainNode有點類似，也是先用 SCANodeFactory的newInstance()執行個體化自身，再用 createSCANode執行個體化出一個實作了SCANode接口的 類，這裡是SCANodeImpl類，該類的初始化函數中也執行了其相應的init()函數，而init()函數則完成了對node管理元件的初始化，是根據tuscany-sca-all-1.0.1-incubating.jar檔案内部的node.composite檔案，下面将其檔案内容列出如下：

< composite  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

           targetNamespace ="http://management"

           xmlns:sample ="http://management"

           xmlns:tuscany ="http://tuscany.apache.org/xmlns/sca/1.0"

           name ="Management" >

     < component  name ="DomainManagerComponent" >

         < implementation .java class ="org.apache.tuscany.sca.node.impl.DomainManagerServiceImpl" />

         < reference  name ="domainManager" >

             < interface .java interface ="org.apache.tuscany.sca.domain.DomainManagerNodeEventService" />

             < binding .ws uri ="http://localhost:8878/DomainManagerComponent/DomainManagerNodeEventService" />

         </ reference >

     </ component >

     < component  name ="NodeManagerComponent" >

         < implementation .java class ="org.apache.tuscany.sca.node.impl.NodeManagerServiceImpl" />

         < service  name ="NodeManagerInitService" >

             < interface .java interface ="org.apache.tuscany.sca.node.NodeManagerInitService" />

             < binding .sca />

         </ service >

         < service  name ="NodeManagerService" >

             < interface .java interface ="org.apache.tuscany.sca.node.NodeManagerService" />

             < binding .ws uri ="http://localhost:8878/NodeManagerComponent/NodeManagerService" />

         </ service >

         < service  name ="ComponentManagerService" >

             < interface .java interface ="org.apache.tuscany.sca.node.ComponentManagerService" />

             < tuscany:binding .jsonrpc uri ="http://localhost:8878/NodeManagerComponent/ComponentManagerJson" />

         </ service >

     </ component >

     < component  name ="node" >

        < tuscany:implementation .resource location ="webroot" />

         < service  name ="Resource" >

             < tuscany:binding .http uri ="http://localhost:8878/node" />

         </ service >

     </ component >

</ composite >

通過這些資訊再與下圖相比來了解吧

好了，這裡有點初學者會有點糊塗，看看DomainNode.java就可以知道，先要啟動nodeB和nodeC，因為他們是被引用的服務元件，再是啟動nodeA，因為它上的CalculatorServiceComponent才能引用到相應的服務。這裡有點急了，都忘記要寫裝配檔案.composite檔案了，否則怎麼裝配這些服務呀，執行結果要等到寫完正确的裝配檔案再說，開動吧。先按下圖建立目錄和檔案，寫nodeA的composite檔案和sca-contribution.xml檔案，列出内容如下：

我在分布式SCADomain說明中說了如何加載contribution的，sca-contribution.xml裡面就說明了哪些composite可部署，Calculator.composite則告訴了該構件中有哪裡元件。

下面給出nodeA下的sca-contribution.xml和Calculator.composite内容：

<!-- sca-contribution.xml内容  -->

<? xml version="1.0" encoding="UTF-8" ?>

< contribution  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

          targetNamespace ="http://sample"

              xmlns:sample ="http://sample" >

    < deployable  composite ="sample:Calculator" />

</ contribution >

<!--

 Calculator.composite檔案内容

-->

<? xml version="1.0" encoding="UTF-8" ?>

< composite  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

           targetNamespace ="http://sample"

           xmlns:sample ="http://sample"

           name ="Calculator" >

     < component  name ="CalculatorServiceComponentA" >

         < implementation .java class ="calculator.CalculatorServiceImpl" />

         < reference  name ="addService"  target ="AddServiceComponentB"   />

         < reference  name ="subtractService"  target ="SubtractServiceComponentC"   />

         < reference  name ="multiplyService"  target ="MultiplyServiceComponentA" />

         < reference  name ="divideService"  target ="DivideServiceComponentA"   />

     </ component >

     < component  name ="MultiplyServiceComponentA" >

         < implementation .java class ="calculator.MultiplyServiceImpl"   />

     </ component >

     < component  name ="DivideServiceComponentA" >

         < implementation .java class ="calculator.DivideServiceImpl"   />

     </ component >

</ composite >

每個相應的node目錄下的sca-contribution.xml内容都一樣的，不同的隻是Calculator.composite裡的内容，因為在nodeA中隻有兩個元件MultiplyServiceComponentA、DivideServiceComponentA還有些引用。其他node的Calculator.composite内容如下：

<? xml version="1.0" encoding="UTF-8" ?>

<!--

nodeB下的Calculator.composite内容

-->

< composite  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

           targetNamespace ="http://sample"

           xmlns:sample ="http://sample"

           name ="Calculator" >

     < component  name ="AddServiceComponentB" >

         < implementation .java class ="calculator.AddServiceImpl"   />

     </ component >

</ composite >

<? xml version="1.0" encoding="UTF-8" ?>

<!--

nodeC下的Calculator.composite内容

-->

< composite  xmlns ="http://www.osoa.org/xmlns/sca/1.0"

           targetNamespace ="http://sample"

           xmlns:sample ="http://sample"

           name ="Calculator" >

     < component  name ="SubtractServiceComponentC" >

         < implementation .java class ="calculator.SubtractServiceImpl"   />

         < service  name ="SubtractService" >

             < binding .sca uri ="http://localhost:8086/SubtractServiceComponentC" />

         </ service >

     </ component >

</ composite > 好了，裝配的配置檔案都搞好了，下面我們來運作下，看看結果如何。

先從eclipse裡象啟動一般java程式一樣啟動DomainNode.java

然後再要啟動CalculatorNode.java，這裡啟動要傳入不同的參數，這裡給出啟動nodeB時打開啟動對話框配置的傳入參數圖：

啟動nodeC和nodeA的參數隻要用nodeC和nodeA替換nodeB就可以了，給出個最終結果圖吧，如下：

記住啟動的順序，先要啟動nodeB和nodeC，最後啟動nodeA呀，成功了記得告訴我，謝謝
