一、要求介紹:
設計一個汽車尾燈自動控制系統
要求:根據汽車行駛狀态自動控制汽車尾燈
直行:尾燈不亮
右轉:右側尾燈亮而且按秒閃爍,左側尾燈不亮
左轉:左側尾燈亮而且按秒閃爍,右側尾燈不亮
臨時停車或故障:兩側尾燈同時閃爍
倒車顯示(可選)
注:用三色 LED 代表左右汽車尾燈,用撥碼開關控制汽車行駛狀态,還可以考慮用七段數位管和單色 LED 顯示汽車狀态
二、代碼實作
1、主子產品的代碼
module car(rst, clk, start, left, right, error, back,
led11, led12, led13, led21, led22, led23);
input rst;
// reset.
input clk;
// clock.
input start;
// strat the car.
input left;
// go left.
input right;
// go right.
input error;
// if error.
input back;
// go back.
output reg led11;
output reg led12;
output reg led13;
output reg led21;
output reg led22;
output reg led23;
// lights.
wire clkout1;
wire clkout2;
time_split #(.N(6000000),
.WIDTH(23)) t1 (
.clk(clk),
.rst_n(rst),
.clkout(clkout1));
// time_split 1.
// 2 Hz.
time_split #(.N(3000000),
.WIDTH(23)) t2 (
.clk(clk),
.rst_n(rst),
.clkout(clkout2));
// time_split 2.
// 4 Hz.
always@(posedge clk)
begin
if(start)
// the car has started.
begin
if(~left && ~right && ~error && back)
// no other operators.
begin
led11 <= 1;
led12 <= 1;
led13 <= 1;
led21 <= 1;
led22 <= 1;
led23 <= 1;
// all the lights are closed.
end
// four situations.
else
begin
if(left)
// turn left.
begin
led11 <= 1;
led12 <= clkout1;// turn left.
// 2 Hz.
led13 <= 1;
led21 <= 1;
led22 <= 1;
led23 <= 1;
end
if(right)
// turn right.
begin
led11 <= 1;
led12 <= 1;
led13 <= 1;
led21 <= 1;
led22 <= clkout1;// turn right.
// 2 Hz.
led23 <= 1;
end
if(error)
// if there is an error or stop the car.
begin
led11 <= clkout2;
// if there is an error or stop the car.
// 4 Hz.
led12 <= 1;
led13 <= 1;
led21 <= clkout2;
// if there is an error or stop the car.
// 4 Hz.
led22 <= 1;
led23 <= 1;
end
if(~back)
// if go back
begin
led11 <= 1;
led12 <= 1;
led13 <= clkout1;// if go back
// 2 Hz.
led21 <= 1;
led22 <= 1;
led23 <= clkout1;// if go back
// 2 Hz.
end
end
end
else
// do not start.
begin
led11 <= 1;
led12 <= 1;
led13 <= 1;
led21 <= 1;
led22 <= 1;
led23 <= 1;
// all the lights are closed.
2、時鐘分頻子產品
// ********************************************************************
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// ********************************************************************
// File name : divide.v
// Module name : divide
// Author : STEP
// Description : clock divider
// Web : www.stepfpga.com
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date: |Changes Made:
// V1.0 |2017/03/02 |Initial ver
// --------------------------------------------------------------------
// Module Function:任意整數時鐘分頻
module time_split ( clk,rst_n,clkout);
input clk,rst_n; //輸入信号,其中clk連接配接到FPGA的C1腳,頻率為12MHz
output clkout; //輸出信号,可以連接配接到LED觀察分頻的時鐘
//parameter是verilog裡常數語句
// parameter WIDTH = 3; //計數器的位數,計數的最大值為 2**WIDTH-1
// parameter N = 5; //分頻系數,請確定 N < 2**WIDTH-1,否則計數會溢出
//
parameter N=12000000;
parameter WIDTH=24;
reg [WIDTH-1:0] cnt_p,cnt_n; //cnt_p為上升沿觸發時的計數器,cnt_n為下降沿觸發時的計數器
reg clk_p,clk_n; //clk_p為上升沿觸發時分頻時鐘,clk_n為下降沿觸發時分頻時鐘
//上升沿觸發時計數器的控制
always @ (posedge clk or negedge rst_n ) //posedge和negedge是verilog表示信号上升沿和下降沿
//當clk上升沿來臨或者rst_n變低的時候執行一次always裡的語句
begin
if(!rst_n)
cnt_p<=0;
else if (cnt_p==(N-1))
cnt_p<=0;
else cnt_p<=cnt_p+1; //計數器一直計數,當計數到N-1的時候清零,這是一個模N的計數器
end
//上升沿觸發的分頻時鐘輸出,如果N為奇數得到的時鐘占空比不是50%;如果N為偶數得到的時鐘占空比為50%
always @ (posedge clk or negedge rst_n)
begin
if(!rst_n)
clk_p<=0;
else if (cnt_p<(N>>1)) //N>>1表示右移一位,相當于除以2去掉餘數
clk_p<=0;
else
clk_p<=1; //得到的分頻時鐘正周期比負周期多一個clk時鐘
end
//下降沿觸發時計數器的控制
always @ (negedge clk or negedge rst_n)
begin
if(!rst_n)
cnt_n<=0;
else if (cnt_n==(N-1))
cnt_n<=0;
else cnt_n<=cnt_n+1;
end
//下降沿觸發的分頻時鐘輸出,和clk_p相差半個時鐘
always @ (negedge clk)
begin
if(!rst_n)
clk_n<=0;
else if (cnt_n<(N>>1))
clk_n<=0;
else
clk_n<=1; //得到的分頻時鐘正周期比負周期多一個clk時鐘
end
assign clkout = (N==1)?clk:(N[0])?(clk_p&clk_n):clk_p; //條件判斷表達式
//當N=1時,直接輸出clk
//當N為偶數也就是N的最低位為0,N(0)=0,輸出clk_p
//當N為奇數也就是N最低位為1,N(0)=1,輸出clk_p&clk_n。正周期多是以是相與
endmodule

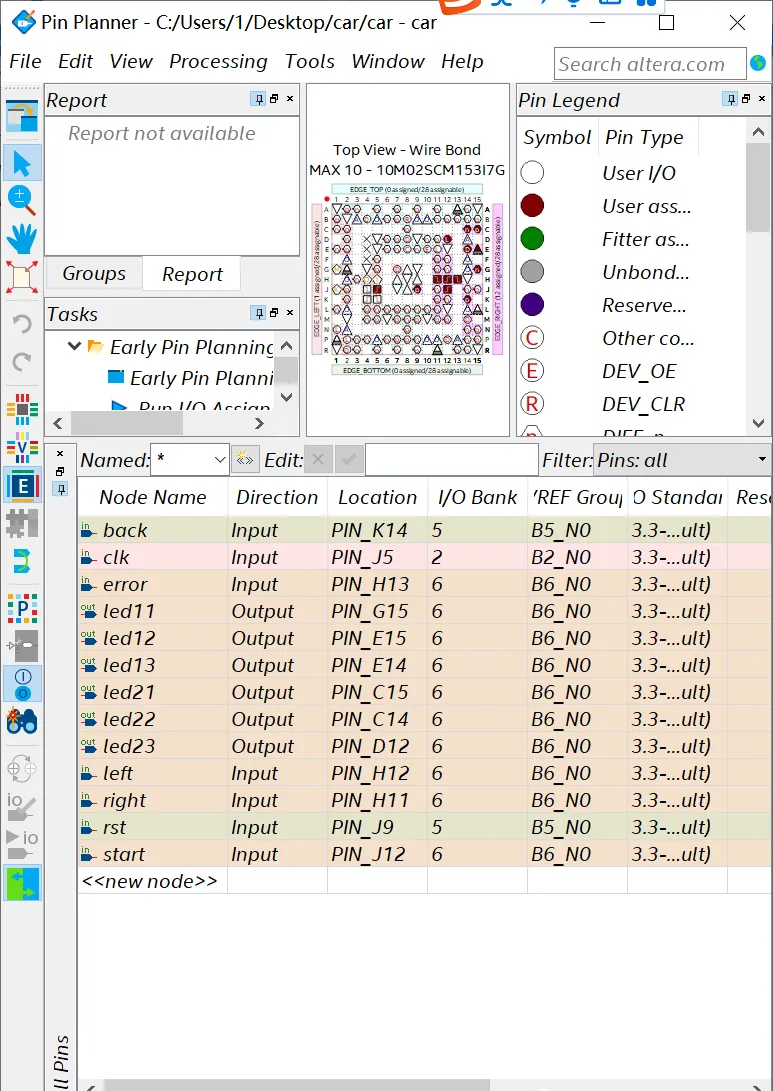

然後,我們進行管腳的配置設定:

接下來就是進行編譯:
最後進行燒錄:
三、效果展示
我們還是采用視訊的方法來進行效果的展示與呈現:
