Firefly AIO-3399ProC開發闆與PC端搭建NFS遠端挂載環境前言一、NFS介紹二、NFS服務安裝配置過程總結

文章目錄

  • 前言
  • 一、NFS介紹
  • 二、NFS服務安裝配置過程
    • 2.1 開發闆端安裝配置NFS服務
    • 2.2 PC端安裝配置NFS服務
    • 2.3 測試開發闆和PC端是否可以通過NFS檔案夾共享檔案
  • 總結

前言

實驗室所用的Firefly AIO-3399ProC開發闆在搭建交叉編譯環境前，需要在開發闆端和PC端部署NFS遠端挂載環境，本文記錄下搭建過程，以供本人和各位參考。

一、NFS介紹

網絡檔案系統，英文為Network File System(NFS)，是由SUN公司研制的UNIX表示層協定(presentation layer protocol)，能使使用者通路網絡上别處的檔案就像在使用自己的計算機一樣。

NFS 允許計算的客戶-伺服器模型。伺服器實施共享檔案系統，以及用戶端所連接配接的存儲。用戶端實施使用者接口來共享檔案系統，并加載到本地檔案空間當中。

通過在開發闆和PC端部署NFS遠端挂載環境，可以很友善地在兩者間傳輸檔案。

二、NFS服務安裝配置過程

注：部分操作配置參考此文

2.1 開發闆端安裝配置NFS服務

  • 安裝NFS相關元件
sudo apt-get install nfs-kernel-server -y
  • 在開發闆中建立并配置NFS共享檔案夾
#建立共享檔案夾
sudo mkdir  /mnt/nfs
#修改檔案夾的使用者通路權限
sudo chown -R firefly /mnt/nfs/
#檢視修改後的NFS檔案夾權限
ll /mnt/nfs/
total 3
drwxr-xr-x  3 root    root    1024 May 12  2020 ./
drwxr-xr-x 22 root    root    1024 Mar 12 13:13 ../
drwxr-xr-x 20 firefly firefly 1024 Mar 15 10:22 firefly/

  • 設定共享檔案夾的通路權限

    修改主機 /etc/exports 檔案，在該檔案中添加如下代碼

    /mnt/nfs *(rw,sync,no_root_squash)

    該行代碼的說明如下：

    /mnt/nfs 表示所設定的共享檔案，這裡可以任意改，

    *表示任意網段的下位機都可以連接配接到此檔案夾

    (rw,sync,no_root_squash) //表示一些權限

    rw 可讀寫的權限

    ro 隻讀的權限

    no_root_squash NFS 用戶端分享目錄使用者的權限,即如果用戶端使用的是 root 使用者,那麼對于這個共享的目錄而言,該用戶端就具有 root 的權限，若是以NFS挂載根檔案系統時，必須設定此項

    sync 資料同步寫入到記憶體與硬碟當中

    async 資料會先暫存于記憶體當中,而非直接寫入硬碟

sudo vim /etc/exports
# /etc/exports: the access control list for filesystems which may
 be exported
#               to NFS clients.  See exports(5).
#
# Example for NFSv2 and NFSv3:
# /srv/homes       hostname1(rw,sync,no_subtree_check) hostname2(
ro,sync,no_subtree_check)
#
# Example for NFSv4:
# /srv/nfs4        gss/krb5i(rw,sync,fsid=0,crossmnt,no_subtree_c
heck)
# /srv/nfs4/homes  gss/krb5i(rw,sync,no_subtree_check)
#
/mnt/nfs  *(rw,sync,no_root_squash)
  • 重新開機NFS相關服務
#停止NFS服務
sudo /etc/init.d/nfs-kernel-server stop
# 啟動NFS服務
sudo /etc/init.d/nfs-kernel-server start
# 重新啟動NFS服務
sudo /etc/init.d/nfs-kernel-server restart
  • 檢視系統中建立的共享檔案夾
[email protected]:~$ showmount -e
Export list for firefly:
/mnt/nfs *
  • 檢視開發闆的網絡配置
ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.1.126  netmask 255.255.255.0  broadcast 192.168.1.255
        inet6 fe80::ecfd:ead1:e1:e900  prefixlen 64  scopeid 0x20<link>
        ether 7a:10:c5:77:34:a8  txqueuelen 1000  (Ethernet)
        RX packets 165358  bytes 15182215 (15.1 MB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 721900  bytes 1018945203 (1.0 GB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 24

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1  (Local Loopback)
        RX packets 235  bytes 17298 (17.2 KB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 235  bytes 17298 (17.2 KB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

wlan0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether cc:4b:73:8a:85:ff  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

可看到此時開發闆的固定IP位址為192.168.1.126。

至此開發闆端的NFS配置完成

2.2 PC端安裝配置NFS服務

  • 安裝NFS服務
sudo apt-get install nfs-common -y
  • 建立NFS共享檔案夾
sudo mkdir  /mnt/nfs
#修改檔案夾的使用者通路權限
 sudo chown -R user /mnt/nfs
 #檢視修改後的NFS檔案夾權限
ll /mnt/nfs/
總用量 13
drwxr-xr-x  4 root root 4096 3月  15 10:25 ./
drwxr-xr-x 25 root root 4096 3月   5 14:01 ../
drwxr-xr-x  2 root root 4096 11月 28 19:55 hgfs/
drwxr-xr-x  2 user root 1024 3月  15 10:19 nfs/
  • 測試PC端與開發闆網絡是否相通
#在PC端ping開發闆的IP位址
 ping 192.168.1.126
 PING 192.168.1.126 (192.168.1.126) 56(84) bytes of data.
64 bytes from 192.168.1.126: icmp_seq=1 ttl=64 time=0.674 ms
64 bytes from 192.168.1.126: icmp_seq=2 ttl=64 time=0.626 ms
64 bytes from 192.168.1.126: icmp_seq=3 ttl=64 time=0.703 ms
64 bytes from 192.168.1.126: icmp_seq=4 ttl=64 time=0.665 ms
  • 在PC端挂載開發闆的NFS共享檔案夾
sudo mount -t nfs -o nolock 192.168.1.126:/mnt/nfs /mnt/nfs

  • 設定開機自動挂載開發闆共享的NFS檔案夾

    修改/etc/檔案夾下的fstab檔案，按實際IP位址及檔案夾目錄添加

    nfs-server-ip:/nfsdir /mnt nfs rw 0 0

sudo vim /etc/fstab
 # /etc/fstab: static file system information.
#
# Use 'blkid' to print the universally unique identifier for a
# device; this may be used with UUID= as a more robust way to name devices
# that works even if disks are added and removed. See fstab(5).
#
# <file system> <mount point>   <type>  <options>       <dump>  <pass>
# / was on /dev/sda1 during installation
UUID=92a17988-3b1d-4bd0-8d30-bf0a8ac93146 /               ext4    errors=remount-ro 0       1
/swapfile                                 none            swap    sw              0       0

192.168.1.126:/mnt/nfs      /mnt/nfs       nfs    rw    0     0

2.3 測試開發闆和PC端是否可以通過NFS檔案夾共享檔案

#開發闆端
cp /home/firefly/work_3399.zip /mnt/nfs/
#PC端
ls /mnt/nfs
work_3399.zip

#PC端
mv /mnt/nfs/work_3399.zip ./work.zip
#開發闆端
ls /mnt/nfs
work.zip
Firefly AIO-3399ProC開發闆與PC端搭建NFS遠端挂載環境前言一、NFS介紹二、NFS服務安裝配置過程總結

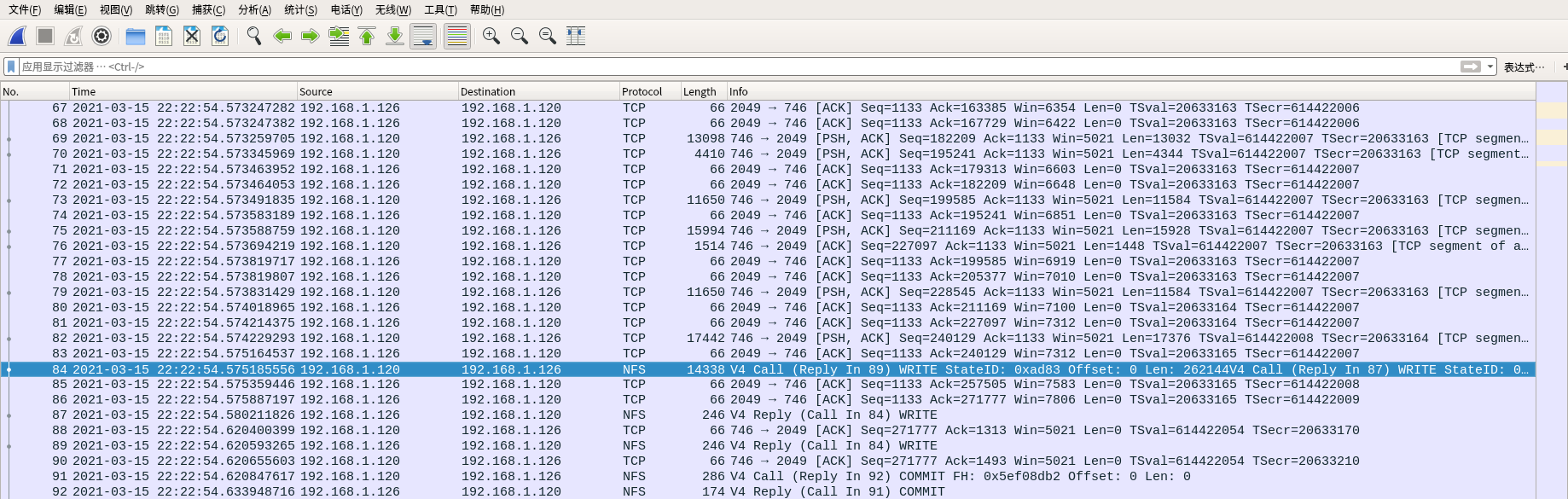

NFS支援TCP和UDP協定

通過上列代碼測試檔案傳輸及重命名，可知PC端和開發闆端可進行檔案傳輸，至此NFS遠端挂載環境搭建完成。

總結

本文總結了ARM開發闆和PC端搭建遠端挂載環境的過程，友善後續搭建交叉編譯環境。
