珊瑚，是一種叫珊瑚的海洋，是腸道的傑作，而珍珠、琥珀是有機寶石，常長成樹枝的形狀。在不同的海域和深海中，由于在生長過程中吸收的礦物元素量不同，會長成不同的顔色，如白色、紅色、藍色、黑色、金色等。那些火山地震活動頻繁的地區是寶石級珊瑚的繁殖地，因為水下火山的頻繁活動為它們的生長提供了豐富的礦物元素，如果它們吸收了大量的鐵基物質，再加上珊瑚從浮遊生物中提取的胡蘿蔔素（胡蘿蔔素類型），它們會随着時間的推移而積累并慢慢成為我們看到的紅珊瑚。
珊瑚形成很長，是以也有一種"千年珊瑚紅"的說法，優質紅珊瑚溫暖美麗，它的雕刻成手工藝品，自古以來往往被賦予充分的吉祥意義。長期以來，珊瑚資源因過度捕撈、資源開發、環境污染等因素而受到嚴重破壞，被列入《瀕危野生動植物種國際貿易公約》（CITES）附錄，在國家層面保護動物。

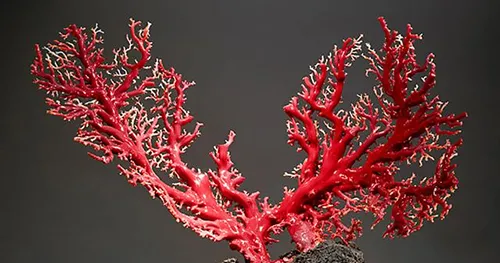

圖1 紅珊瑚（圖檔來源網絡）
紅珊瑚
紅珊瑚表面有鈣質，玻璃到蠟質光澤。您剛剛購買的珊瑚首飾是紅色和明亮的，但過了一會兒，您會注意到它很暗淡，甚至是白色的。筆者前段時間收到這樣的樣本（圖2），紅珊瑚首飾的顔色已經變白，到底是珊瑚品質不好還是又是神秘？那麼紅珊瑚珠連結清單面的白色物質是什麼呢？讓我們一起探索。
圖2 示例照片 （1）
圖2 示例照片 （2）
顯微鏡觀察
通過顯微鏡在10-40×（雙）觀察，發現這些白質與紅珊瑚白芯的形狀不同，白芯是珊瑚體的一部分，而紅色部分的化學成分相同，光澤一緻，玻璃光澤到蠟質光澤，隻是因為沒有類胡蘿蔔素和白色（圖3）。
圖3 紅珊瑚白芯
我面前的白色粉末物質是啞光的，附着在珊瑚表面紋理，凹坑和裂縫上，并且更多地出現在珠鍊的磨損位置，而不太靠近珍珠孔的位置（圖4）。
圖 4 a 和 b-10 放大照片，c 和 d-40 放大照片
紅外光譜儀測試
使用Nicolet IS10紅外光譜儀刮除少量白質并進行衰減全反射（ATR）測試，分辨率為8 cm-1，16次掃描，測試範圍為400至4000 cm-1。紅外測試結果表明，光譜與乳酸的參考圖相似，即樣品白色部分的主要成分是乳酸（見圖5）。
圖5 紅色為樣品ART紅外光譜圖，紫色為乳酸紅外光譜
珊瑚的主要成分是碳酸鈣，在性質上是不穩定的。護膚品的化學成分，包括人體汗液，其中含有乳酸、脂肪酸等，可能與其發生化學反應，是以推斷，串狀紅珊瑚珠鍊在每個珠子的緊密位置出現白色粉末狀晶體，是珊瑚首飾與人體汗液或護膚品對白色晶體産生化學反應。光照劣化是由于珊瑚硬度低，空氣中的石英顆粒容易造成磨損，是以剛打磨的珊瑚是玻璃狀的，但長期磨損受到日常環境的影響可能會變成蠟質光澤。如果發生這種情況，重新抛光是另一種解決方案。
技巧：
類珊瑚有機寶石，如珍珠和琥珀，化學穩定性和硬度相對較低，是以在購買之前應了解這些品種的特殊儲存方法。對于這些天然寶藏，仔細護理可以使它們保持容光煥發。
珊瑚産品不僅應該得到良好的維護，而且在佩戴時也應該得到很好的保護。
1、避免接觸酸和指甲油、洗滌劑、香水、化妝水等。
2、避免暴露在陽光下，防止連續恒溫烘烤，珊瑚會因陽光照射和高溫而失去色澤。
3、珊瑚應與硬物一起佩戴，尤其是金屬等蛞蝓，避免與其他無機寶石、玉石發生摩擦。
4、珊瑚首飾存放處應單獨放置在首飾盒内，避免與其他首飾混雜和摩擦。
5、珊瑚項鍊最好每隔幾年重新串一次。當跨越每個珠結之間的線時，要防止珠子和珠子之間的摩擦，還要防止第一線破碎的珠子散落在各處。
