第十節:Activiti6.0——四種Job工作的産生與管理

一、概述

介紹：流程在執行過程中會産生不同的任務。

ServiceTask異步任務會産生異步任務，存放在一般工作表act_ru_job中。
定時任務會産生定時的任務，在定時時間未到達之前會存放在定時工作表act_ru_timer_job中。
挂起任務，比如将未到時間的定時任務手動暫停，則會存放在挂起任務表act_ru_suspended_job中。
不可執行任務，如果任務執行失敗，并且在重試次數用完的情況下也沒有成功執行，則任務會存放到不可執行任務表act_ru_deadletter_job中。

二、異步任務

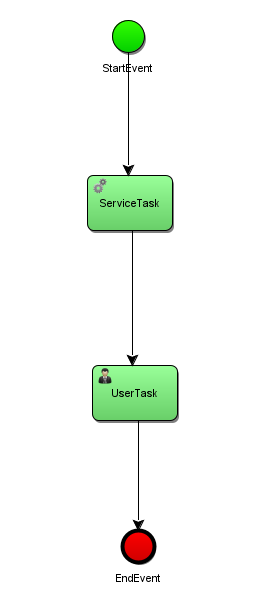

設計流程

配置ServiceTask

<process id="myProcess_1" isClosed="false" isExecutable="true" processType="None">
    <startEvent id="_2" name="StartEvent"/>
    <endEvent id="_3" name="EndEvent"/>
    <userTask activiti:exclusive="true" id="UserTask" name="UserTask"/>
    <!--開啟異步，并指定委托類(在下面編碼中)。注意：activiti開頭的元素不屬于bpmn規範，是以該bpmn檔案不能移植到其他流程引擎中-->
    <serviceTask activiti:exclusive="true" id="ServiceTask" name="ServiceTask"
                 activiti:async="true" activiti:class="com.xjf.test.MyJavaDelegate"/>
    <sequenceFlow id="_6" sourceRef="_2" targetRef="ServiceTask"/>
    <sequenceFlow id="_7" sourceRef="ServiceTask" targetRef="UserTask"/>
    <sequenceFlow id="_8" sourceRef="UserTask" targetRef="_3"/>
  </process>

複制

編碼

委托類：

/**
 * 實作委托類，需要被ServiceTask元素引用
 *
 * @Author: xjf
 * @Date: 2019/12/2 23:20
 */
public class MyJavaDelegate implements JavaDelegate {

    @Override
    public void execute(DelegateExecution delegateExecution) {
        System.out.println("這是處理類");
    }
}

複制

配置：需要在activiti.cfg.xml配置檔案中開啟異步執行器

<!--開啟異步執行器，異步才會自動異步執行，比如異步工作、定時器工作等-->
<property name="asyncExecutorActivate" value="true" />

複制

釋出

public static void main(String[] args) throws InterruptedException {
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();

Deployment deployment = repositoryService.createDeployment().addClasspathResource("service-task.bpmn").deploy();
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();

ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());

// 可以檢視act_ru_job，會有異步工作。不過此時沒有開啟異步執行器，流程是卡在ServiceTask任務的，沒有往下執行。
// 開啟後将看不到資料，因為直接執行了（是異步的）
System.out.println("流程執行個體id: " + processInstance.getId());

processEngine.close();
System.exit(0);
    }

複制

根據控制台列印的流程執行個體ID（關閉異步執行器），檢視一般工作資料庫：act_ru_job

三、定時任務

介紹：定時任務測試，任務在定時期間會産生定時job，存儲在表 act_ru_timer_job 中。

定時時間到了之後将會被删除，同時需要配置中開啟異步執行器才會自動執行

遇到問題：定時任務到時間後，沒有繼續執行，需要确定

已解決：程式不能關閉，不然定時時間到了，任務執行不了
設計流程

bpmn如下：

xml配置如下：

<process id="myProcess_1" isClosed="false" isExecutable="true" processType="None">
  <startEvent id="_2" name="StartEvent"/>
  <intermediateCatchEvent id="IntermediateCatchingEvent" name="IntermediateCatchingEvent">
    <timerEventDefinition>
      <!--定時任務，定時為一分鐘-->
      <timeDuration>PT1M</timeDuration>
    </timerEventDefinition>
  </intermediateCatchEvent>
  <userTask activiti:exclusive="true" id="UserTask" name="UserTask"/>
  <endEvent id="_5" name="EndEvent"/>
  <sequenceFlow id="_6" sourceRef="_2" targetRef="IntermediateCatchingEvent"/>
  <sequenceFlow id="_7" sourceRef="IntermediateCatchingEvent" targetRef="UserTask"/>
  <sequenceFlow id="_8" sourceRef="UserTask" targetRef="_5"/>
</process>

複制

釋出定時任務（記得打開異步執行器）

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();

Deployment deployment = repositoryService.createDeployment().addClasspathResource("timer-task.bpmn").deploy();
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());

System.out.println("流程執行個體id：" + processInstance.getId());

//程式不能馬上關閉，需要等待定時任務執行，然後程式死了，定時任務沒法執行
Thread.sleep(120000);


processEngine.close();
System.exit(0);

複制

檢視資料庫

四、挂起（暫停）任務

設計流程：與上面的定時任務一樣，隻是把定時時間改為5分鐘（留有時間操作）。

<timerEventDefinition>
  <!--定時5分鐘-->
  <timeDuration>PT5M</timeDuration>
</timerEventDefinition>

複制

釋出

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();

Deployment deployment = repositoryService.createDeployment().addClasspathResource("suspend-task.bpmn").deploy();
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());

System.out.println("流程執行個體ID：" + processInstance.getId());

//因為定時任務時間為5分鐘，此時等待10s時工作存放在act_ru_timer_job中
Thread.sleep(10000);

//将任務暫停,則任務會存放到表act_ru_suspended_job中
runtimeService.suspendProcessInstanceById(processInstance.getId());

//再次等待10s後，将任務激活，則任務回到act_ru_timer_job中
Thread.sleep(10000);
runtimeService.activateProcessInstanceById(processInstance.getId());

processEngine.close();
System.exit(0);

複制

在對應的時間裡去檢視act_ru_suspended_job和act_ru_timer_job，可以看到任務的轉變

五、不可執行任務

設計流程：流程和上面的異步任務一樣，不過委托類換一個如下。我們需要手動報錯

public class ExceptionDelegate implements JavaDelegate {
    @Override
    public void execute(DelegateExecution execution) {
        System.out.println("這是執行器");
        //測試不可執行的任務，手動出錯
        throw new RuntimeException("always exception 手動抛出");
    }
}

複制

編碼釋出（記得打開異步執行器）

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();
ManagementService managementService = processEngine.getManagementService();

Deployment deployment = repositoryService.createDeployment().addClasspathResource("error-task.bpmn").deploy();
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());

System.out.println("流程執行個體ID：" + processInstance.getId());

//任務重試次數預設為三次，手動設定為一次，友善快速測試檢視
Job job = managementService.createJobQuery().processInstanceId(processInstance.getId()).singleResult();
managementService.setJobRetries(job.getId(),1);

Thread.sleep(30000);

processEngine.close();
System.exit(0);

複制

檢視不可執行的任務資料庫表：act_ru_deadletter_job
