陳盼（安科瑞電氣股份有限公司 上海嘉定）
摘要：消防應急疏散照明技術是一項受到各國重視、有多年發展曆史和涉及建築火災時保證人員生命安全的重要救生疏散技術。消防應急燈具包括照明和标志燈具兩類。近年來，随着照明技術的迅速發展，高大而複雜的智能建築日益增多，消防應急照明法規和标準不斷健全和完善，消防應急燈具産品品種不斷增多，性能不斷改進，技術水準有很大提高，得到了廣泛的應用和發展。關鍵詞： 商業綜合體；應急疏散訓示照明系統；安科瑞；
0 前言
建築消防應急疏散照明技術的發展和應用，已得到了世界許多國家的重視，取得了顯著的成效。然而，同市場需要和社會、經濟發展要求相比，建築消防應急疏散照明技術的發展還不能完全滿足現實和未來需要，有待研究和解決的問題還很多。消防應急照明和疏散訓示系統配合火災報警控制器的使用，在火災時刻，能夠準确給出安全的疏散路徑訓示，智能打開消防應急标志燈的訓示方向以及應急照明燈，幫助建築内的人群選擇逃生疏散路線，指引安全逃生方向，保障群衆的人身安全，降低财産的損失。 本文就應急疏散照明系統在天然氣分輸站項目中的應用，簡單介紹安科瑞智能應急照明及疏散訓示系統在實際項目中的應用和其實際意義。
1 項目概況
西影多媒體示範中心A座位于西安市雁塔區西影路508号，本樓為以東5層高的綜合性大樓。設計一套系統實作整個商業綜合體的應急照明控制，減少災害發生時的人員傷亡，降低财産損失。 針對本項目的特性，在建築内配置安科瑞應急疏散照明燈具，按照設計圖紙要求，配合現場施工方，完成這個系統的施工，調試工作。在施工結束後，還與消防進行關聯測試，根據實際情況以及疏散方案編制逃生路線。
2 參照标準
鑒于公共建築區域發生災害容易造成人員生命财産損失。為了減少災害發生時造成的損失，近年來，國家相繼制訂或修改了一批相關标準規範。相關的标準規範已經對應急疏散訓示系統提出了具體的要求，本項目中選用的安科瑞品牌應急疏散訓示系統以及燈具，設計參照的标準主要有： 中華人民共和國國家标準GB50016-2014 《建築設計防火規範》 中華人民共和國國家标準GB50116-2013 《火災自動報警系統設計規範》 中華人民共和國國家标準GB17945-2010 《消防應急照明和疏散訓示系統》 中華人民共和國國家标準GB51309-2018 《消防應急照明和疏散訓示系統技術标準》
3 系統架構及設計系統架構圖：
現場共有1台控制器，7台集中電源，7台配置設定電裝置，合計對148台壁挂玻璃面闆安全出口訓示燈具、29台吊裝玻璃面闆雙面單向訓示燈具、32台壁挂玻璃面闆左向訓示燈具、26台壁挂玻璃面闆右向訓示燈具、44台壁挂玻璃面闆樓層訓示燈具、284台吸頂式應急照明燈具、59台壁挂式應急照明燈具進行監控，火災自動報警系統無縫對接，當發生火災時，第一時間得到火災資訊，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀态。
4系統功能
消防關聯本系統與火災自動報警系統無縫對接，當發生火災時，第一時間得到火災資訊，系統自動生成逃生路線。同時也可以通過自動和手動兩種方式進入應急狀态。 故障報警本系統采用消防二總線将具有通信功能的裝置和燈具互相連接配接起來，當監控系統中的裝置及燈具發生短路、斷路等故障時，控制器能發出故障報警信号，訓示故障報警地點并儲存故障報警資訊，最大限度地保障了電氣安全的可靠性。 系統監控控制器可對系統内部的所有元件工作狀态進行24小時監控，實時檢測其工作狀态是否正常，包括集中電源、配置設定電裝置、燈具，火災報警時，能迅速發出指令，控制燈具的顯示狀态。 系統自檢自動檢查控制器中所有狀态訓示燈、顯示屏、喇叭、列印機是否正常。自檢功能分為正常自檢、月檢和年檢，定期檢查電路故障，消除安全隐患。正常自檢方式為所有訓示燈閃亮、顯示器、音響器件發聲；月檢方式為上電24H後，每隔30天應急工作30~180秒；年檢方式為每年應急工作時間不少于30min。 記錄查詢當系統發生應急啟動、故障等事件時，控制器能自動記錄事件類型，事件發生時間，事件發生區域以及事件的詳細資訊，可在日志記錄中自定義查詢日期及範圍，控制器能存儲事件記錄超過10000條。 導光流控制器可通過軟體界面設定燈具順序閃亮的頻率，2～32Hz可設。權限控制為確定系統的安全運作，控制器軟體操作權限分為普通使用者級和管理使用者級，不同級别具有不同的操作權限。① 普通使用者級：實時狀态監視、事件記錄查詢、終端遠端複位、裝置自檢；② 管理使用者級：實時狀态監視、事件記錄查詢、終端遠端複位、裝置自檢，控制器系統參數查詢、控制器各子產品單獨檢測、普通使用者添加與删除。
5 主要組成部件

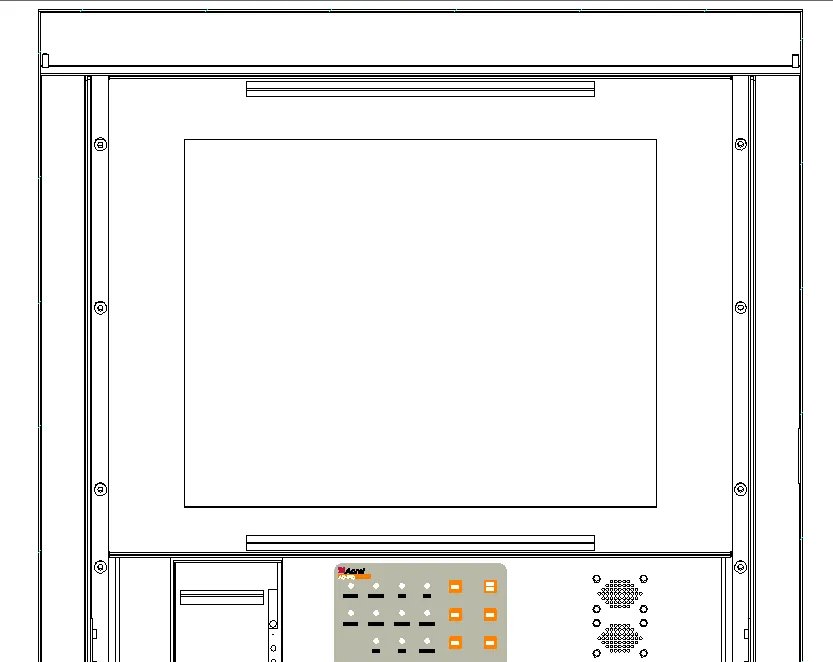

A-C-A100型應急照明控制器技術參數類型 參數輸入電源 AC220V±15% 50Hz關聯輸入信号 DC24V、RS232、RS485、TCP/IP主機容量 CAN總線回路容量可配置40個配置設定電裝置和集中電源進行容量擴充備電容量 閥控密封式鉛酸蓄電池，容量12V/12Ah，2節總線通訊方式 CAN總線通訊線 ZR-RVSP-2×1.5mm²通訊距離 1km電源線 NH-BV-3×2.5mm²顯示功能 17寸液晶顯示屏，工業級平闆電腦報警方式 聲光報警事件記錄 存儲≥10000條列印功能 微型熱敏列印機繼電器輸出 1組無源常開觸點，觸點容量：AC220V/3A或DC30V/3A外形尺寸 1300*550*560（H*W*D）mm環境溫度 -10℃~+55℃相對濕度 ≤95%RH海拔高度 ＜2500m防護等級 IP30 面闆功能
系統工作訓示燈（綠色）：當系統處于正常監控狀态時，訓示燈常亮；應急啟動訓示燈（紅色）：當接受到火災報警信号或手動開啟火警時，系統自動應急啟動，訓示燈常亮；消音訓示燈（紅色）： 當發生報警或故障狀态時，按下消音鍵後，消除報警聲音，訓示燈點亮；故障訓示燈（黃色）： 當系統的任一裝置發生連接配接故障、通訊故障或光源故障時，訓示燈點亮； 系統故障訓示燈(黃色)： 當控制器與配置設定電裝置、集中電源之間發生通訊故障時或配置設定電自身發生故障時，訓示燈點亮；手動狀态訓示燈（綠色）：當系統處于手動報警狀态時，訓示燈點亮；自動狀态訓示燈（綠色）：當系統和火災報警系統關聯後，自動啟動報警狀态時，訓示燈點亮；備電工作訓示燈（綠色）：當主電供電不足，切換到備用電源供電時，訓示燈點亮；主電工作訓示燈（綠色）：當主電源正常給系統供電時，訓示燈常亮；月檢訓示燈（綠色）： 當系統處于每月例行自動檢查時，月檢訓示燈點亮；年檢訓示燈（綠色）： 當系統處于每年例行自動檢查時，年檢訓示燈點亮；自檢按鍵：可讓系統自動檢查控制器的工作狀态是否正常；應急按鍵：緊急情況下，可通過此按鍵啟動該系統的應急逃生功能；自動按鍵：将系統從手動控制狀态切換至自動監控狀态，如果有火警輸入，系統以自動方式進入應急狀态；手動按鍵：将系統從自動監控狀态切換至手動控制狀态，按下面闆的“應急”按鍵，可進入應急狀态；消音按鍵：當發生報警或故障狀态時，可通過此鍵消除報警聲音信号；複位按鍵：将系統恢複至正常工作狀态；微型列印機：用于列印啟動、故障等事件資訊的記錄。 A-D-0.5KVA-A200型應急照明集中電源産品特性 電源轉換内部自動将AC220V電源轉換為DC36V，并為區域内的系統部件提供穩定可靠的DC36V電壓。 備電功能内置備用電源，主電源供電不足時，備電源自動切換，切換過程中系統保持平穩運作狀态，有效保證系統可靠運作，且維持系統正常運作不小于90min。 故障報警功能當檢測到充電器與電池連接配接線開路、應急輸出回路開路、應急狀态下電池電壓低于過放電壓保護值等故障時，能發出故障聲、光信号，并顯示故障類型。故障聲音信号可按消音鍵手動消除，當有新的故障信号時，故障聲音信号應再次啟動，直至故障排除。 應急功能具有手動、自動兩種方式進入應急狀态，并設有強制應急按鈕。 巡檢功能具有電池巡檢功能，實時監測備用電池的狀态，并通過液晶顯示主電電壓、備電電壓、輸出電壓、輸出電流。可定時對集中電源自身應急進行測試，防止應急時出現故障。 測試功能通過測試按鈕可直接模拟主電故障時，系統的運作情況及故障資訊的顯示情況。技術參數類型 參數輸入電源 AC220V±15% 50Hz輸入功率 500W輸出電源 DC36V電源線(AC220V) NH-BV-3×2.5mm²備電容量 閥控密封式鉛酸蓄電池，容量12V/38Ah，3節顯示功能 點陣液晶顯示通訊總線 上行CAN總線供電距離 ≤50m外形尺寸 700*560*280（H*W*D）mm環境溫度 -10℃~+55℃相對濕度 ≤95%RH海拔高度 ＜2500m防護等級 IP30安裝方式 壁挂面闆功能
故障訓示燈（黃色）：當集中電源自身發生主電故障、備電故障、通訊故障時，訓示燈點亮；充電訓示燈（紅色）：當集中電源的備用電池處于充電狀态時，訓示燈點亮；應急訓示燈（紅色）：當系統處于應急啟動狀态時，訓示燈點亮；主電訓示燈（綠色）：當集中電源處于主電源供電狀态時，訓示燈點亮；靜音按鍵：用于消除聲音信号；确認按鍵：短按用于顯示目前故障，長按用于設定目前裝置位址；取消按鍵：短按用于傳回上一級，長按用于設定目前裝置波特率；上翻、下翻按鍵：短按用于目前頁面的上下翻頁，也可用于更改位址和波特率的數值，長按用于綁定配置設定電裝置界面；手動/自動旋鈕：向左旋轉即設定為手動啟動應急狀态，不受系統應急啟動指令控制，向右旋轉即設定為自動應急狀态，接受系統應急啟動指令的控制；正常/強啟旋鈕：向左旋轉即為設定正常供電狀态，向右旋轉即為設定強制應急啟動；主備電測試旋鈕：正常狀态設定為主電源供電狀态，按下即設定為備用電源供電狀态。外形尺寸集中電源的外形尺寸： 700(H) *560(W) *280(D)mm
備注： 裝置的保護接地端子要妥善接地； CAN總線通訊線纜建議采用規格為ZR-RVSP-2×1.5 mm²的線纜。 A-FP-A300型配置設定電裝置産品功能監控功能實時接收應急照明控制器指令，将指令下傳至燈具，并将自身及所監控燈具的狀态資訊上傳至控制器。應急功能應急狀态或發生故障時，應急訓示燈将點亮。故障報警功能當配置設定電裝置與其連接配接的燈具之間的電源線或通訊線發生短路、斷路故障時，或燈具自身出現故障時，配置設定電裝置的黃色故障訓示燈常亮，并将燈具的故障資訊上傳至控制器。技術參數類型 參數輸入電源 DC36V輸入功率 500W輸出電壓 DC36V輸出電流 ≤10A本機容量 二總線回路容量5*63=315點本機功耗 10W總線通訊方式 上行CAN總線，下行二總線顯示功能 LED訓示通訊線 ZR-RVSP-2×2.5mm²下行通訊距離 ≤500m外形尺寸 450*350*120（H*W*D）mm環境溫度 -10℃~+55℃相對濕度 ≤95%RH海拔高度 ＜2500m防護等級 IP30外形尺寸配置設定電裝置的外形尺寸為：450(H) *350(W) *120(D)mm，如下圖所示：
6 項目總結
消防應急照明和疏散訓示系統配合火災報警控制器的使用，在危急時刻，能夠快速針對風向、就近出口、火災的走勢、人群密度做出分析，給出最安全的疏散路徑訓示，智能打開消防應急标志燈的訓示方向以及應急照明燈，幫助建築内的人群實時地選擇最佳逃生路線，指引安全逃生方向，最大限度的保障群衆的人身安全。該系統主要應用于機場、軌道交通、隧道、客運樞紐、醫院、學校、體育館、展覽館、星級酒店、高端商業樓盤等場所。在項目運作過程中，我方安排專業調試工程師，提供現場技術支援。在前端應急疏散訓示燈具的以及後續系統系統配合調試提供了相關技術檔案，以及工程施工經驗等技術支援。在項目完工後整理提供整套項目驗收資料，為客戶後期的具體維護，以及日常使用提供第一手可靠資料。
