環路的産生及RIP防環機制

首先簡單說一下什麼是環路

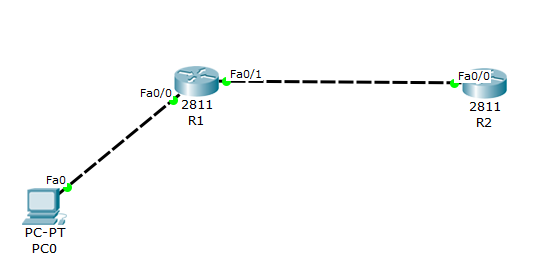

首先有R1 R2 兩台路由器，并且R1 R2之間是RIP路由協定 正常情況下R2有pc 的路由條目，如果PC與R1之間突然斷掉那麼R1就沒有了到PC的路由 但是由于路由的更新機制，30s後R2會洪泛一個應答包裡面包含這條到PC的路由條目迎面來了它帶着路由條目來的，R1一看 你帶東西過來啦 并且很高興的收下 又30S後R1也要發出應答包來告訴大家它所擁有的路由(裡面還是包含到PC的路由，雖然它和PC之間的連接配接已經斷掉了)， 這個時候，R2又收到了R1的資料包 一看 嗯你那裡有到PC的路由 我接着儲存 然後30S又過去了 R2又開始。。。。。。直到R2右邊收到了一條要通路“192.168.1.1/24”這台PC的請求，R2肯定會直接丢給R1，而R1一看，不是PC不是在你R2那裡嘛？于是又果斷地丢給R2。R2一看，以為R1開了個玩笑，于是又丢給R1。于是，兩個人就這樣一直互丢着，而且速度越來越快。這還隻是一個包，要是剛好是傳一部電影呢？那成千上萬給資料包，就直接給讓R1和R2丢到崩潰了！這個時候，又因為網線上面跑得基本是都是互丢的資料包，其他正常的程式也不能正常收發包了，要麼卡頓，要麼崩潰。這樣一個大家一起崩潰的情景，則美其名曰“環路”。不過好在，IP包本身有一個叫做“TTL”（Time to live）值的東西，在丢了255次之後，這個包終于被丢棄了

1.水準分割

R1給了R2一條 PC路由，R2就不會再把PC路由給R1，等了240S之後（重新整理計時器），A路由就從R1和R2的路由表上面都消失了

2.最大16跳

RIP的最大跳數為16跳，也就是當metric為16時候，說明該網絡不可達互相踢皮球16次之後，路由不可達

3.路由中毒

R1一旦發現A不見了，于是馬上把A的metric值變成16（RIP最多允許15跳，也就是說，當metric值為16的時候，則說明該路由不可達） 。R2一看，原來A中毒了，于是果斷地把A抛棄了。就這樣，A被R1放棄，然後被R2抛棄，環路也就沒有了。

4.毒性逆轉

在R2得知R1發過來的A路由是一條“中毒路由”的時候，它便把自己化作跳闆，在把“路由A已經中毒了，大家快遠離它”這條資訊，發給它的小夥伴們。讓大家都知道A是不可達的。這樣，大家就很都能很速度的做出反映，及時的把A路由丢出自己的路由表了。

5.抑制計時器

這個算是對路由中毒的“緩刑”。因為它怕A是由于不小心碰了一下接口，松了一下或者其他什麼意外而導緻對R1的失去連接配接。要是快刀斬亂麻地處理掉的話，萬一幾秒鐘後它又恢複 了，那豈不是又要通告一次，麻煩。是以，就幹脆給你180S（抑制計時器）的時間給你等待一下，A要是能夠及時回到R1的懷抱，R1就不會發中毒資訊。則大家的都不知道，也就不會引起整個網絡的動蕩了
