Node.js 應用全鍊路追蹤技術——全鍊路資訊擷取

全鍊路追蹤技術的兩個核心要素分别是 全鍊路資訊擷取 和 全鍊路資訊存儲展示。

Node.js 應用也不例外，這裡将分成兩篇文章進行介紹；第一篇介紹 Node.js 應用全鍊路資訊擷取， 第二篇介紹 Node.js 應用全鍊路資訊存儲展示。

一、Node.js 應用全鍊路追蹤系統

目前行業内， 不考慮 Serverless 的情況下，主流的 Node.js 架構設計主要有以下兩種方案：

• 通用架構：隻做 ssr 和 bff，不做伺服器和微服務；
• 全場景架構：包含 ssr、bff、伺服器、微服務。

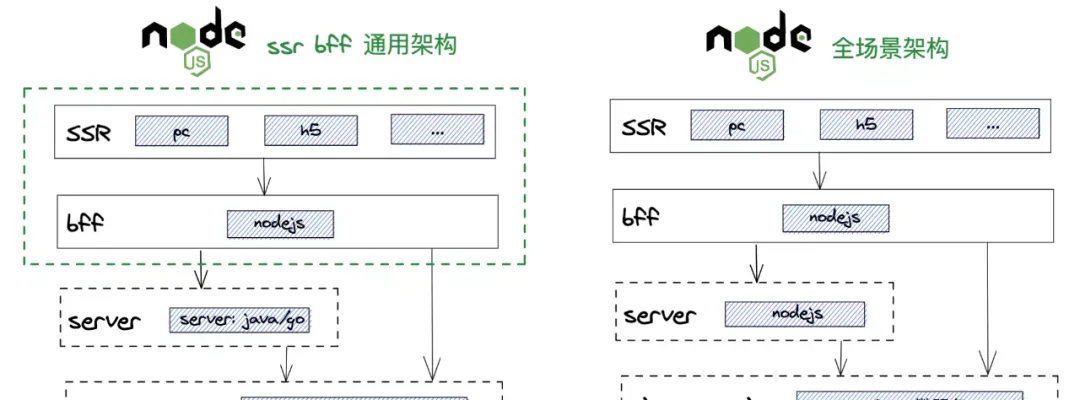

上述兩種方案對應的架構說明圖如下圖所示：

在上述兩種通用架構中，nodejs 都會面臨一個問題，那就是：

在請求鍊路越來越長，調用服務越來越多，其中還包含各種微服務調用的情況下，出現了以下訴求：

• 如何在請求發生異常時快速定義問題所在；
• 如何在請求響應慢的時候快速找出慢的原因；
• 如何通過日志檔案快速定位問題的根本原因。

我們要解決上述訴求，就需要有一種技術，将每個請求的關鍵資訊聚合起來，并且将所有請求鍊路串聯起來。讓我們可以知道一個請求中包含了幾次服務、微服務請求的調用，某次服務、微服務調用在哪個請求的上下文。

這種技術，就是Node.js應用全鍊路追蹤。它是 Node.js 在涉及到複雜服務端業務場景中，必不可少的技術保障。

綜上，我們需要Node.js應用全鍊路追蹤，說完為什麼需要後，下面将介紹如何做Node.js應用的全鍊路資訊擷取。

二、全鍊路資訊擷取

全鍊路資訊擷取，是全鍊路追蹤技術中最重要的一環。隻有打通了全鍊路資訊擷取，才會有後續的存儲展示流程。

對于多線程語言如 Java 、 Python 來說，做全鍊路資訊擷取有線程上下文如 ThreadLocal 這種利器相助。而對于Node.js來說，由于單線程和基于IO回調的方式來完成異步操作，是以在全鍊路資訊擷取上存在天然擷取難度大的問題。那麼如何解決這個問題呢？

三、業界方案

由于 Node.js 單線程，非阻塞 IO 的設計思想。在全鍊路資訊擷取上，到目前為止，主要有以下 4 種方案：

• domain: node api；
• zone.js: Angular 社群産物；
• 顯式傳遞：手動傳遞、中間件挂載；
• Async Hooks：node api；

而上述 4 個方案中， domain 由于存在嚴重的記憶體洩漏，已經被廢棄了；zone.js 實作方式非常暴力、API比較晦澀、最關鍵的缺點是 monkey patch 隻能 mock api ，不能 mock language；顯式傳遞又過于繁瑣和具有侵入性；綜合比較下來，效果最好的方案就是第四種方案，這種方案有如下優點：

• node 8.x 新加的一個核心子產品，Node 官方維護者也在使用，不存在記憶體洩漏；
• 非常适合實作隐式的鍊路跟蹤，入侵小，目前隐式跟蹤的最優解；
• 提供了 API 來追蹤 node 中異步資源的生命周期；
• 借助 async_hook 實作上下文的關聯關系；

優點說完了，下面我們就來介紹如何通過 Async Hooks 來擷取全鍊路資訊。

四、Async Hooks【異步鈎子】

4.1 Async Hooks 概念

Async Hooks 是 Node.js v8.x 版本新增加的一個核心子產品，它提供了 API 用來追蹤 Node.js 中異步資源的生命周期，可幫助我們正确追蹤異步調用的處理邏輯及關系。在代碼中，隻需要寫 import asyncHook from 'async_hooks' 即可引入 async_hooks 子產品。

一句話概括：async_hooks 用來追蹤 Node.js 中異步資源的生命周期。

目前 Node.js 的穩定版本是 v14.17.0 。我們通過一張圖看下 Async Hooks 不同版本的 api 差異。如下圖所示：

從圖中可以看到該 api 變動較大。這是因為從 8 版本到 14 版本，async_hooks 依舊還是 Stability: 1 - Experimental

Stability: 1 - Experimental ：該特性仍處于開發中，且未來改變時不做向後相容，甚至可能被移除。不建議在生産環境中使用該特性。

但是沒關系，要相信官方團隊，這裡我們的全鍊路資訊擷取方案是基于 Node v9.x 版本 api 實作的。對于 Async Hooks api 介紹和基本使用， 大家可以閱讀官方文檔，下文會闡述對核心知識的了解。

下面我們将系統介紹基于 Async Hooks 的全鍊路資訊擷取方案的設計和實作，下文統稱為 zone-context 。

4.2 了解 async_hooks 核心知識

在介紹 zone-context 之前，要對 async_hooks 的核心知識有正确的了解，這裡做了一個總結，有如下6點：

• 每一個函數(不論異步還是同步)都會提供一個上下文， 我們稱之為 async scope ，這個認知對了解 async_hooks 非常重要；
• 每一個 async scope 中都有一個 asyncId ,它是目前 async scope 的标志，同一個的 async scope 中 asyncId 必然相同，每個異步資源在建立時， asyncId 自動遞增，全局唯一；
• 每一個 async scope 中都有一個 triggerAsyncId ，用來表示目前函數是由哪個 async scope 觸發生成的；
• 通過 asyncId 和 triggerAsyncId 我們可以追蹤整個異步的調用關系及鍊路，這個是全鍊路追蹤的核心；
• 通過 async_hooks.createHook 函數來注冊關于每個異步資源在生命周期中發生的 init 等相關事件的監聽函數；
• 同一個 async scope 可能會被調用及執行多次，不管執行多少次，其 asyncId 必然相同，通過監聽函數，我們很友善追蹤其執行的次數、時間以及上下文關系。

上述6點知識對于了解 async_hooks 是非常重要的。正是因為這些特性，才使得 async_hooks 能夠優秀的完成Node.js 應用全鍊路資訊擷取。

到這裡，下面就要介紹 zone-context 的設計和實作了，請和我一起往下看。

五、zone-context

5.1 架構設計

整體架構設計如下圖所示：

核心邏輯如下：異步資源（調用）建立後，會被 async_hooks 監聽到。監聽到後，對擷取到的異步資源資訊進行處理加工，整合成需要的資料結構，整合後，将資料存儲到 invoke tree 中。在異步資源結束時，觸發 gc 操作，對 invoke tree 中不再有用的資料進行删除回收。

從上述核心邏輯中，我們可以知道，此架構設計需要實作以下三個功能：

• 異步資源（調用）監聽
• invoke tree
• gc

下面開始逐個介紹上述三個功能的實作。

5.2 異步資源（調用）監聽

如何做到監聽異步調用呢？

這裡用到了 async_hooks （追蹤 Node.js 異步資源的生命周期）代碼實作如下：

asyncHook
  .createHook({
    init(asyncId, type, triggerAsyncId) {
      // 異步資源建立（調用）時觸發該事件
    },
  })
  .enable()

是不是發現此功能實作非常簡單，是的哦，就可以對所有異步操作進行追蹤了。

在了解 async_hooks 核心知識中，我們提到了通過 asyncId 和 triggerAsyncId 可以追蹤整個異步的調用關系及鍊路。現在大家看 init 中的參數，會發現， asyncId 和triggerAsyncId 都存在，而且是隐式傳遞，不需要手動傳入。這樣，我們在每次異步調用時，都能在 init 事件中，拿到這兩個值。invoke tree 功能的實作，離不開這兩個參數。

介紹完異步調用監聽，下面将介紹 invoke tree 的實作。

5.3 invoke tree 設計和異步調用監聽結合

5.3.1 設計

invoke tree 整體設計思路如下圖所示：

具體代碼如下：

interface ITree {

    // 調用鍊路上第一個異步資源asyncId
    rootId: number
    // 異步資源的triggerAsyncId
    pid: number
    // 異步資源中所包含的異步資源asyncId
    children: Array<number>
  }
}

const invokeTree: ITree = {}

建立一個大的對象 invokeTree， 每一個屬性代表一個異步資源的完整調用鍊路。屬性的key和value代表含義如下：

屬性的 key 是代表這個異步資源的 asyncId。

屬性的 value 是代表這個異步資源經過的所有鍊路資訊聚合對象，該對象中的各屬性含義請看上面代碼中的注釋進行了解。

通過這種設計，就能拿到任何一個異步資源在整個請求鍊路中的關鍵資訊。收集根節點上下文。

5.3.2 和異步調用監聽結合

雖然 invoke tree 設計好了。但是如何在 異步調用監聽的 init 事件中，将 asyncId 、 triggerAsyncId 和 invokeTree 關聯起來呢？

代碼如下：

asyncHook
  .createHook({
    init(asyncId, type, triggerAsyncId) {
      // 尋找父節點
      const parent = invokeTree[triggerAsyncId]
      if (parent) {
        invokeTree[asyncId] = {
          pid: triggerAsyncId,
          rootId: parent.rootId,
          children: [],
        }
        // 将目前節點asyncId值儲存到父節點的children數組中
        invokeTree[triggerAsyncId].children.push(asyncId)
      }
    }
  })
  .enable()

大家看上面代碼，整個代碼大緻有以下幾個步驟：

• 當監聽到異步調用的時候，會先去 invokeTree 對象中查找是否含有 key 為 triggerAsyncId 的屬性；
• 有的話，說明該異步調用在該追蹤鍊路中，則進行存儲操作，将 asyncId 當成 key ， 屬性值是一個對象，包含三個屬性，分别是 pid、rootId、children ， 具體含義上文已說過；
• 沒有的話，說明該異步調用不在該追蹤鍊路中。則不進行任何操作，如把資料存入 invokeTree 對象；
• 将目前異步調用 asyncId 存入到 invokeTree 中 key 為 triggerAsyncId 的 children 屬性中。

至此，invoke tree 的設計、和異步調用監聽如何結合，已經介紹完了。下面将介紹 gc 功能的設計和實作。

5.4 gc

5.4.1 目的

我們知道，異步調用次數是非常多的，如果不做 gc 操作，那麼 invoke tree 會越來越大，node應用的記憶體會被這些資料慢慢占滿，是以需要對 invoke tree 進行垃圾回收。

5.4.2 設計

gc 的設計思想主要如下：當異步資源結束的時候，觸發垃圾回收，尋找此異步資源觸發的所有異步資源，然後按照此邏輯遞歸查找，直到找出所有可回收的異步資源。

話不多說，直接上代碼， gc 代碼如下：

interface IRoot {

}

// 收集根節點上下文
const root: IRoot = {}

function gc(rootId: number) {
  if (!root[rootId]) {
    return
  }

  // 遞歸收集所有節點id
  const collectionAllNodeId = (rootId: number) => {
    const {children} = invokeTree[rootId]
    let allNodeId = [...children]
    for (let id of children) {
      // 去重
      allNodeId = [...allNodeId, ...collectionAllNodeId(id)]
    }
    return allNodeId
  }

  const allNodes = collectionAllNodeId(rootId)

  for (let id of allNodes) {
    delete invokeTree[id]
  }

  delete invokeTree[rootId]
  delete root[rootId]
}

gc 核心邏輯：用 collectionAllNodeId 遞歸查找所有可回收的異步資源（ id ）。然後再删除 invokeTree 中以這些 id 為 key 的屬性。最後删除根節點。

大家看到了聲明對象 root ，這個是什麼呢？

root 其實是我們對某個異步調用進行監聽時，設定的一個根節點對象，這個節點對象可以手動傳入一些鍊路資訊，這樣可以為全鍊路追蹤增加其他追蹤資訊，如錯誤資訊、耗時時間等。

5.5 萬事具備，隻欠東風

我們的異步事件監聽設計好了， invoke tree 設計好了，gc 也設計好了。那麼如何将他們串聯起來呢？比如我們要監聽某一個異步資源，那麼我們要怎樣才能把 invoke tree 和異步資源結合起來呢？

這裡需要三個函數來完成結合，分别是 ZoneContext 、 setZoneContext 、 getZoneContext。下面來一一介紹下這三個函數：

5.5.1 ZoneContext

這是一個工廠函數，用來建立異步資源執行個體的，代碼如下所示：

// 工廠函數
async function ZoneContext(fn: Function) {
  // 初始化異步資源執行個體
  const asyncResource = new asyncHook.AsyncResource('ZoneContext')
  let rootId = -1
  return asyncResource.runInAsyncScope(async () => {
    try {
      rootId = asyncHook.executionAsyncId()
      // 儲存 rootId 上下文
      root[rootId] = {}
      // 初始化 invokeTree
      invokeTree[rootId] = {
        pid: -1, // rootId 的 triggerAsyncId 預設是 -1
        rootId,
        children: [],
      }
      // 執行異步調用
      await fn()
    } finally {
      gc(rootId)
    }
  })
}

大家會發現，在此函數中，有這樣一行代碼：

const asyncResource = new asyncHook.AsyncResource('ZoneContext')

這行代碼是什麼含義呢？

它是指我們建立了一個名為 ZoneContext 的異步資源執行個體，可以通過該執行個體的屬性方法來更加精細的控制異步資源。

執行 asyncResource.runInAsyncScope 方法有什麼用處呢？

調用該執行個體的 runInAsyncScope方法，在runInAsyncScope 方法中包裹要傳入的異步調用。可以保證在這個資源（ fn ）的異步作用域下，所執行的代碼都是可追蹤到我們設定的 invokeTree 中，達到更加精細控制異步調用的目的。在執行完後，進行gc調用，完成記憶體回收。

5.5.2 setZoneContext

用來給異步調用設定額外的跟蹤資訊。代碼如下：

function setZoneContext(obj: Object) {
  const curId = asyncHook.executionAsyncId()
  let root = findRootVal(curId)
  Object.assign(root, obj)
}

通過 Object.assign(root, obj) 将傳入的 obj 指派給 root 對象中， key 為 curId 的屬性。這樣就可以給我們想跟蹤的異步調用設定想要跟蹤的資訊。

5.5.3 getZoneContext

用來拿到異步調的 rootId 的屬性值。代碼如下：

function findRootVal(asyncId: number) {
  const node= invokeTree[asyncId]
  return node? root[node.rootId] : null
}
function getZoneContext() {
  const curId = asyncHook.executionAsyncId()
  return findRootVal(curId)
}

通過給 findRootVal 函數傳入 asyncId 來拿到 root 對象中 key 為 rootId 的屬性值。這樣就可以拿到當初我們設定的想要跟蹤的資訊了，完成一個閉環。

至此，我們将 Node.js應用全鍊路資訊擷取的核心設計和實作闡述完了。邏輯上有點抽象，需要多去思考和了解，才能對全鍊路追蹤資訊擷取有一個更加深刻的掌握。

最後，我們使用本次全鍊路追蹤的設計實作來展示一個追蹤 demo 。

5.6 使用 zone-context

5.6.1 确定異步調用嵌套關系

為了更好的闡述異步調用嵌套關系，這裡進行了簡化，沒有輸出 invoke tree 。例子代碼如下：

// 對異步調用A函數進行追蹤
ZoneContext(async () => {
  await A()
})

// 異步調用A函數中執行異步調用B函數
async function A() {
  // 輸出 A 函數的 asyncId
  fs.writeSync(1, `A 函數的 asyncId -> ${asyncHook.executionAsyncId()}\n`)
  Promise.resolve().then(() => {
    // 輸出 A 函數中執行異步調用時的 asyncId
    fs.writeSync(1, `A 執行異步 promiseC 時 asyncId 為 -> ${asyncHook.executionAsyncId()}\n`)
    B()
  })
}

// 異步調用B函數中執行異步調用C函數
async function B() {
  // 輸出 B 函數的 asyncId
  fs.writeSync(1, `B 函數的 asyncId -> ${asyncHook.executionAsyncId()}\n`)
  Promise.resolve().then(() => {
    // 輸出 B 函數中執行異步調用時的 asyncId
    fs.writeSync(1, `B 執行異步 promiseC 時 asyncId 為 -> ${asyncHook.executionAsyncId()}\n`)
    C()
  })
}

// 異步調用C函數
function C() {
  const obj = getZoneContext()
  // 輸出 C 函數的 asyncId
  fs.writeSync(1, `C 函數的 asyncId -> ${asyncHook.executionAsyncId()}\n`)
  Promise.resolve().then(() => {
    // 輸出 C 函數中執行異步調用時的 asyncId
    fs.writeSync(1, `C 執行異步 promiseC 時 asyncId 為 -> ${asyncHook.executionAsyncId()}\n`)
  })
}

輸出結果為：

A 函數的 asyncId -> 3
A 執行異步 promiseA 時 asyncId 為 -> 8
B 函數的 asyncId -> 8
B 執行異步 promiseB 時 asyncId 為 -> 13
C 函數的 asyncId -> 13
C 執行異步 promiseC 時 asyncId 為 -> 16

隻看輸出結果就可以推出以下資訊：

• A 函數執行異步調用後， asyncId 為 8 ，而 B 函數的 asyncId 是 8 ，這說明， B 函數是被 A 函數 調用；
• B 函數執行異步調用後， asyncId 為 13 ，而 C 函數的 asyncId 是 13 ，這說明， C 函數是被 B 函數 調用；
• C 函數執行異步調用後， asyncId 為 16 ， 不再有其他函數的 asyncId 是 16 ，這說明， C 函數中沒有調用其他函數；

綜合上面三點，可以知道，此鍊路的異步調用嵌套關系為：A —> B -> C；

至此，我們可以清晰快速的知道誰被誰調用，誰又調用了誰。

5.6.2 額外設定追蹤資訊

在上面例子代碼的基礎下，增加以下代碼：

ZoneContext(async () => {
  const ctx = { msg: '全鍊路追蹤資訊', code: 1 }
  setZoneContext(ctx)
  await A()
})

function A() {
  // 代碼同上個demo
}

function B() {
  // 代碼同上個demo
  D（）
}

// 異步調用C函數
function C() {
  const obj = getZoneContext()
  Promise.resolve().then(() => {
    fs.writeSync(1, `getZoneContext in C -> ${JSON.stringify(obj)}\n`)
  })
}

// 同步調用函數D
function D() {
  const obj = getZoneContext()
  fs.writeSync(1, `getZoneContext in D -> ${JSON.stringify(obj)}\n`)
}

輸出以下内容：

呈現代碼宏出錯:參數

'com.atlassian.confluence.ext.code.render.InvalidValueException'的值無效。

getZoneContext in D -> {"msg":"全鍊路追蹤資訊","code":1}

getZoneContext in C-> {"msg":"全鍊路追蹤資訊","code":1}

可以發現， 執行 A 函數前設定的追蹤資訊後，調用 A 函數， A 函數中調用 B 函數， B 函數中調用 C 函數和 D 函數。在 C 函數和 D 函數中，都能通路到設定的追蹤資訊。

這說明，在定位分析嵌套的異步調用問題時，通過 getZoneContext 拿到頂層設定的關鍵追蹤資訊。可以很快回溯出，某個嵌套異步調用出現的異常，

是由頂層的某個異步調用異常所導緻的。

5.6.3 追蹤資訊大而全的 invoke tree

例子代碼如下：

ZoneContext(async () => {
  await A()
})
async function A() {
  Promise.resolve().then(() => {
    fs.writeSync(1, `A 函數執行異步調用時的 invokeTree -> ${JSON.stringify(invokeTree)}\n`)
    B()
  })
}
async function B() {
  Promise.resolve().then(() => {
    fs.writeSync(1, `B 函數執行時的 invokeTree -> ${JSON.stringify(invokeTree)}\n`)
  })
}

輸出結果如下：

A 函數執行異步調用時的 invokeTree -> {"3":{"pid":-1,"rootId":3,"children":[5,6,7]},"5":{"pid":3,"rootId":3,"children":[10]},"6":{"pid":3,"rootId":3,"children":[9]},"7":{"pid":3,"rootId":3,"children":[8]},"8":{"pid":7,"rootId":3,"children":[]},"9":{"pid":6,"rootId":3,"children":[]},"10":{"pid":5,"rootId":3,"children":[]}}

B 函數執行異步調用時的 invokeTree -> {"3":{"pid":-1,"rootId":3,"children":[5,6,7]},"5":{"pid":3,"rootId":3,"children":[10]},"6":{"pid":3,"rootId":3,"children":[9]},"7":{"pid":3,"rootId":3,"children":[8]},"8":{"pid":7,"rootId":3,"children":[11,12]},"9":{"pid":6,"rootId":3,"children":[]},"10":{"pid":5,"rootId":3,"children":[]},"11":{"pid":8,"rootId":3,"children":[]},"12":{"pid":8,"rootId":3,"children":[13]},"13":{"pid":12,"rootId":3,"children":[]}}

根據輸出結果可以推出以下資訊：

1、此異步調用鍊路的 rootId （初始 asyncId ，也是頂層節點值） 是 3

2、函數執行異步調用時，其調用鍊路如下圖所示：

3、函數執行異步調用時，其調用鍊路如下圖所示：

從調用鍊路圖就可以清晰看出所有異步調用之間的互相關系和順序。為異步調用的各種問題排查和性能分析提供了強有力的技術支援。

六、總結

到這，關于Node.js 應用全鍊路資訊擷取的設計、實作和案例示範就介紹完了。全鍊路資訊擷取是全鍊路追蹤系統中最重要的一環，當資訊擷取搞定後，下一步就是全鍊路資訊存儲展示。

将在下一篇文章中闡述如何基于 OpenTracing 開源協定來對擷取的資訊進行專業、友好的存儲和展示。
