iphone7    寬2.3  密集度是326一英寸，  我這裡有一個400px*400px的正方形 由于一英寸=326，不夠放，是以要用2英寸放 假設我用的是400dpi * 400dpi那就是占用的空間大小一樣了

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

是以光看螢幕的分辨率對于設計師來說是不具備多少實際意義的，通過分辨率計算得出的像素密度（PPI）才是設計師要關心的問題，我們通過螢幕分辨率和螢幕尺寸就能計算出螢幕的像素密度的。

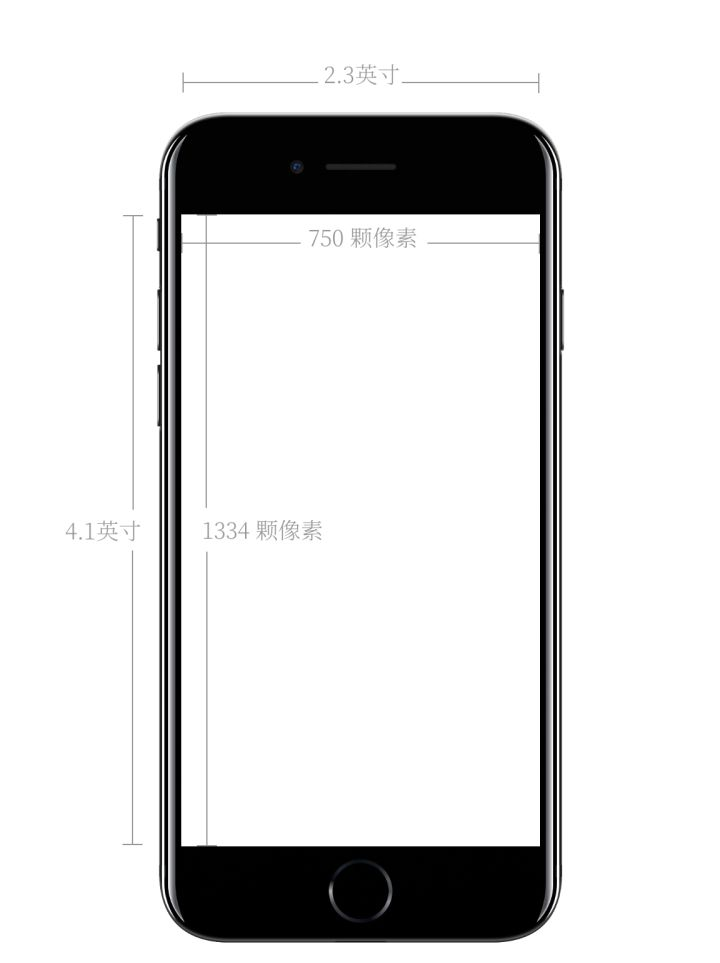

再次使用 iPhone（6~7）作為例子。我們知道該螢幕的橫向實體尺寸為 2.3 英寸 ，且橫向具有 750 顆像素，根據下面的公式，我們能夠算出 iPhone（6~7）的螢幕是 326 PPI，意為每寸存在 326 顆像素。

其實不論我們怎麼除，計算得出來的像素密度（PPI）都會是這個數，寬存在像素除以寬實體長度，高存在像素除以高實體長度，得數都接近于 326。

對設計會造成什麼樣的影響

一塊 326*326px 的正方形色塊在一台 iPhone 7 上面展現出來的實體尺寸将會會是 1*1 英寸。這是因為該螢幕每英寸能容納 326 顆像素，是以 326px 湊在一起剛好就是 1 英寸。假設我們能将 iPhone 7 手機螢幕 PPI 調低 50% 變為 163，色塊還是 326*326px,這個色塊的實體尺寸會變成 2*2 英寸，同樣多的像素，看起來卻大了一倍。咦！這是為啥？

因為我們的色塊是 326*326px 大小的，而這台 163PPI 的假 iPhone 7 每英寸上面隻有 163 顆像素，為了要展示 326*326px 的色塊，它就要多用 1 英寸的螢幕，是以這個色塊在螢幕上面看起來就“長大了”一倍。

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析
dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析
dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

dip設置與分辯率無關,但寫螢幕密度有關.在預設情況下,

LDPI密度為120,系數為0.75,

MDPI的密度為160,系數為1.0；

HDPI的密碼為240,系數為1.5；

XHDPI的密度為320,系數為2.0；

所謂密度即機關平方英寸中含像素的數量

一、基本概念

  • dip        ： Density independent pixels ，裝置無關像素。
  • dp        ：就是dip
  • px        ： 像素
  • dpi       ：dots per inch ， 直接來說就是一英寸多少個像素點。常見取值 120，160，240。我一般稱作像素密度，簡稱密度
  • density ： 直接翻譯的話貌似叫 密度。常見取值 1.5 ， 1.0 。和标準dpi的比例（160px/inc）
  • 分辨率   ： 橫縱2個方向的像素點的數量，常見取值 480X800 ，320X480
  • 螢幕尺寸： 螢幕對角線的長度。電腦電視同理。
  • 螢幕比例的問題。因為隻确定了對角線長，2邊長度還不一定。是以有了4：3、16：9這種，這樣就可以算出螢幕邊長了。

二、應用

　　在android裡面，擷取一個視窗的metrics，裡面有這麼幾個值

　　　　metrics.density;
　　　　 metrics.densityDpi;

　　densityDpi ： 就是我們常說的dpi。

　　density      ：  其實是 DPI / (160像素/英寸) 後得到的值。是不是有點奇怪，因為我帶了機關。。。這個涉及到後面一個比較重要的東西，後面再說。

　　從上面就看得出了，DPI本身的機關也是 像素/英寸，是以density其實是沒機關的，他就是一個比例值。

　　而dpi的機關是 像素/英寸，比較符合實體上面的密度定義，密度不都是機關度量的值麼，是以我更喜歡把dpi叫像素密度，簡稱密度，density還是就叫density。

三、各機關間轉換

1. 計算dpi　

　　比如一個機器，螢幕4寸，分辨率480X800，他的dpi能算麼。

　　因為不知道邊長，肯定不能分開算，4是對角線長度，那直接用勾股定理算對角線像素，除以4，算出來大概是 dpi = 233 像素/英寸。

　　那麼density就是 （233 px/inch）/（160 px/inch）=1.46 左右

　　順帶說下，android預設的隻有3個dpi，low、medium和high，對應 120、160、240，如果沒有特别設定，所有的dpi都會被算成這3個，具體可以參考下這個文章

　　http://android.tgbus.com/Android/tutorial/201103/347176.shtml

　　其中的default就是160。

2. 計算 dp 與 px

　　我們寫布局的時候，肯定還是要知道1個dp到底有多少px的。

　　換算公式如下： dp = （DPI/（160像素/英寸））px = density px

　　注意，這裡都是帶機關的。px是機關，dp是機關，density沒機關。

　　為了友善，假設dpi是240 像素/英寸 ， 那麼density就是1.5

　　那麼就是 dp=1.5px ，注意這是帶了機關的，也就是 裝置無關像素 = density 像素

　　那麼轉換為數值計算的話，應該是下面這個式子

　　PX = density * DP

也就是

　　像素值 = density * 裝置無關像素值 ，請注意這裡有個值字。

 3. 為啥 标準dpi = 160

　　（1）Android Design [1] 裡把主流裝置的 dpi 歸成了四個檔次，120 dpi、160 dpi、240 dpi、320 dpi

　　實際開發當中，我們經常需要對這幾個尺寸進行互相轉換（比如先在某個分辨率下完成設計，然後縮放到其他尺寸微調後輸出），一般按照 dpi 之間的比例即 2:1.5:1:0.75 　　來給界面中的元素來進行尺寸定義。

　　也就是說如果以 160 dpi 作為基準的話，隻要尺寸的 DP 是 4 的公倍數，XHDPI 下乘以 2，HDPI 下乘以 1.5，LDPI 下乘以 0.75 即可滿足所有尺寸下都是整數 pixel 。

　　但假設以 240 dpi 作為标準，那需要 DP 是 3 的公倍數，XHDPI 下乘以 1.333，MDPI 下乘以 0.666 ，LDPI 下除以 2

　　而以 LDPI 和 XHDPI 為基準就更複雜了，是以選擇 160 dpi

     （2）這個在Google的官方文檔中有給出了解釋，因為第一款Android裝置（HTC的T-Mobile G1）是屬于160dpi的。

四、 示例分析

1. 螢幕尺寸(screen size)

　　就是我們平常講的手機螢幕大小，是螢幕的對角線長度，一般講的大小機關都是英寸。

　　比如iPhone5S的螢幕尺寸是4英寸。Samsung Note3是5.7英寸。

　　

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 1

2.像素(pixel)

　　想像把螢幕放大再放大，對！看到的那一個個小點或者小方塊就是像素了。

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 2

3.分辨率(Resolution)

　　是指螢幕上垂直方向和水準方向上的像素個數。

　　比如iPhone5S的分辨率是1136*640；Samsung Note3的分辨率是1920*1080；

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 3

4.dpi

　　是dot per inch的縮寫，就是每英寸的像素數，也叫做螢幕密度。這個值越大，螢幕就越清晰。

　　iPhone5S的dpi是326； Samsung Note3 的dpi是386

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 4

5.dip

　　是Density independent pixel的縮寫，指的是抽象意義上的像素。跟裝置的螢幕密度有關系。

　　它是Android裡的一個機關，dip和dp是一樣的。

Google的官方說明是這樣的：

　　

密度獨立像素(dp)

在定義UI布局時，應該使用一個虛拟像素單元，以一種密度獨立的方式表示布局次元或位置。

密度無關的像素相當于一個實體像素在160 dpi螢幕上，這是系統為“中等”密度螢幕所假設的基線密度。在運作時，系統會根據實際的螢幕密度，透明地處理dp單元的任何擴充。将dp單元轉換為螢幕像素很簡單：px=dp（dpi/160）。例如，在240 dpi螢幕上，1 dp等于1。5實體像素。在定義應用程式的UI時，應該始終使用dp單元，以確定在具有不同密度的螢幕上正确顯示UI。

　　就是說在160dpi的螢幕上，1dip=1px。

　　它跟螢幕密度有關，如果螢幕密度大，1dip代表的px就多，比如在320dpi的螢幕上，1dip=2px。

為什麼我們在布局的時候最好要用dip，不要用px？

 　 是因為這個世界上存在着很多不同螢幕密度的手機，螢幕密度是什麼？就是dpi，就是機關長度裡的像素數量。

　　想象一下，如果這些手機的尺寸一樣，螢幕密度相差很大，那麼是不是說一個手機水準方向上像素很少，另一個手機水準方向上像素很多？那我們畫同樣pix數量的時候，它顯

　　示的長度不就會不一樣了？

　　比如下面圖中的兩個手機，同時設定2px長度的Button，在螢幕密度較高的手機裡就會顯示的比較小。

　　而同時設定的2dip長度的Button，在兩個手機上顯示的大小是一樣的。

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 5

　　是以如果你在App布局中都用的px作為機關，那麼你的App跑在各個裝置上就會出現奇奇怪怪的現象了。

　　來看一下emulator上的效果，我定義了兩個Button，分别用px和dip做機關。

　　布局檔案裡這樣寫

<Button android:layout_width="100px"
    android:layout_height="100px"
    android:text="@string/str_button1"/>

    <Button android:layout_width="100dip"
    android:layout_height="100dip"
    android:text="@string/str_button1"/>

顯示的界面是這樣的：

　　

dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 dpi 、 dip 、分辨率、螢幕尺寸、px、density 關系以及換算 一、基本概念二、應用三、各機關間轉換四、 示例分析

圖 6

　　getResources().getDisplayMetrics().densityDpi 就是螢幕密度。

　　getResources().getDisplayMetrics().density 也可以了解為1dip相當于多少個px啦。

　　上面的dpi是240，1dip=1.5px

　　你看，100dip的Button是100pxButton的1.5倍長吧。
