攝像頭接口分類
| 類型 | 描述 |
|---|---|
| USB | 串行通用串行總線（Universal Serial Bus） |
| MIPI | 移動行業處理器接口（Mobile Industry Processor Interface） |
| DVP | 數字視訊端口（digital video port） |
| CSI | 相機串行接口（CMOS Sensor Interface） |
| CSI-2 | CSI的第二版 |
| DCMI | STM32晶片數字攝像頭接口（Digital camera interface） |
MIPI概念
MIPI聯盟，即移動産業處理器接口（Mobile Industry Processor Interface 簡稱MIPI）聯盟。
MIPI（移動産業處理器接口）是MIPI聯盟發起的為移動應用處理器制定的開放标準和一個規範。
| MIPI類型 | 描述 |
|---|---|
| CSI | MIPI的 |
| DSI | MIPI的 |
MIPI與DVP區分
| 項 | DVP | MIPI |
|---|---|---|
| 簡介 | DVP是數字視訊端口（digital video port）的簡稱 | MIPI是移動行業處理器接口（Mobile Industry Processor Interface），智能手機上的攝像頭是MIPI接口。 三個電源：VDDIO（IO電源），AVDD（模拟電源），DVDD（核心數字電源） |
| 傳輸方式 | 并口傳輸，速度較慢，傳輸的帶寬低 | LVDS低壓差分序列槽傳輸，速度快，抗幹擾 |
| 連接配接 | 需要PCLK(像素點同步時鐘)、 MCLK/XCLK(外部時鐘輸入）、 VSYNC(幀同步信号)、 HSYNC(行同步信号)、 D[0：11] (并口資料,8/10/12bit資料)， 具體情況要看ISP或baseband是否支援 | 隻需要CLKP/N、DATAP/N——最大支援4-lane， 一般2-lane可以搞定 |
| PCB | 總線PCLK極限約在96M左右，而且走線長度不能過長，所有DVP最大速率最好控制在72M以下，PCB要求低 | MIPI總線速率LCDS接口耦合，走線必須差分等長，并且需要保護，對PCB走線以及阻抗控制要求高一點（一般來講差分阻抗要求在85歐姆~125歐姆之間） |
| 使用場景 | 500W像素以下 | 高低像素均可 |
MIPI CSI2的實體連接配接：
| 引腳 | 描述 |
|---|---|
| DATA 1+ / DATA 1- | MIPI 協定組包生成的差分模拟資料信号1 |
| DATA 2+ / DATA 2- | MIPI 協定組包生成的差分模拟資料信号2 |
| CLOCK+ / CLOCK- | 協定組包生成的差分模拟時鐘信号 |
| SDA | I2C 資料信号線 |
| SCL | I2C時鐘信号線 |
MIPI CSI2的工作模式：
D-PHY有兩種傳輸模式：
- HS 高速傳輸模式：用于傳輸突發資料，同步傳輸，信号為差分信号，電平範圍為100mv-300mv，傳輸速度範圍是80-1000Mbps。在該模式下傳輸時，當差分線正端收到 1.2V 信号，負端收到 0V信号時，這時接收端識别為 1。反之為0。
- LP 低功耗模式：用于傳輸控制指令，異步傳輸，信号線為單端，電平範圍是0-1.2v，沒有用時鐘線，時鐘是通過兩個資料線異或而來的，速度隻有10Mbps。在該模式下傳輸時，當正端接收到300m V，負端接收到100m V 時接收端識别為1.反之則識别為0.
攝像頭組成
- Camera： lens（鏡頭）+sensor（圖像傳感器）+ISP（圖像信号處理）+CAMIF（camera 控制器）
- CCM(攝像頭模組) ：鏡頭+紅外濾光片+圖像傳感器+DSP（有些不內建要用外部）+FPC軟闆
攝像頭類型區分
- 按輸出信号的類型來看可以分為
和數字攝像頭
模拟攝像頭
- 按照攝像頭圖像傳感器材料構成來看可以分為
和CCD
CMOS
- 現在智能手機的攝像頭絕大部分都是CMOS類型的數字攝像頭

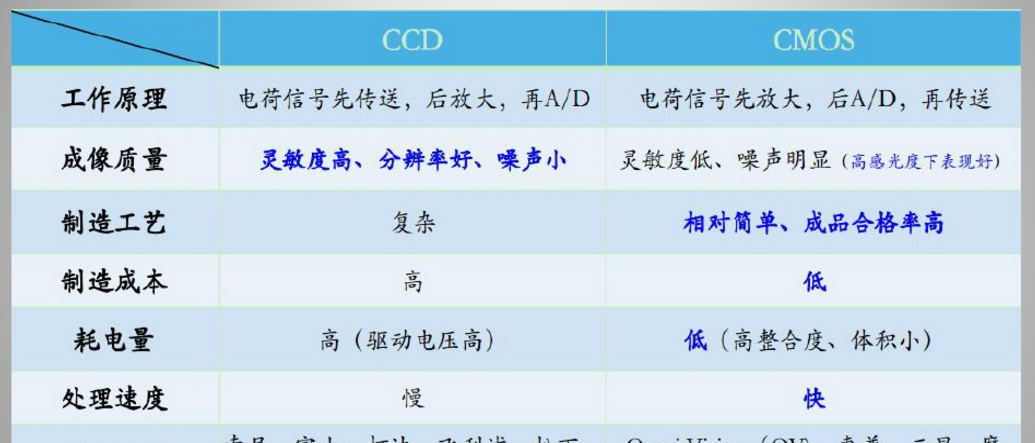

- CCD 與 CMOS 的差別：
攝像頭相關知識彙總攝像頭接口分類MIPI概念MIPI與DVP區分攝像頭組成攝像頭類型區分
| 像素 | 格式 | 分辨率 |
|---|---|---|
| 500W | QSXGA | 2592*1944 |
| 300W | QXGA | 2048*1536 |
| 130W | SXGA | 1280*1024 |
| 80W | XGA | 1024*768 |
| 50W | SVGA | 800*600 |
| 30W | VGA | 640*480 |
| 10W | CIF | 352*288 |
OV2640引腳圖
| 序号 | 引腳 | 描述 |
|---|---|---|
| 1 | NC | |
| 2 | AGND | 模拟地 |
| 3 | SIO_D | SCCB總線的資料線，可類比I2C的SDA |
| 4 | AVDD | 模拟電源 |
| 5 | SIO_C | SCCB總線的時鐘線，可類比I2C的SCL |
| 6 | RESET | 系統複位管腳，低電平有效 |
| 7 | VSYNC | 幀同步信号（一般為幾十Hz，與幀率FPS相同） |
| 8 | PWDN | 掉電/省電模式，高電平有效 |
| 9 | HREF(HSYNC) | 行同步信号（一般為幾十KHz） |
| 10 | DVDD | 數字核心電源 |
| 11 | DOVDD | 數字IO電源 |
| 12 | Y9 | 像素資料輸出端口 |
| 13 | MCLK | 外部時鐘輸入端口，可接外部晶振 |
| 14 | Y8 | 像素資料輸出端口 |
| 15 | DGND | 數字地 |
| 16 | Y7 | 像素資料輸出端口 |
| 17 | PCLK | 像素同步時鐘輸出信号（每個時鐘對應一個像素資料，一般為幾十MHz） |
| 18 | Y6 | 像素資料輸出端口 |
| 19 | Y2 | 像素資料輸出端口 |
| 20 | Y5 | 像素資料輸出端口 |
| 21 | Y3 | 像素資料輸出端口 |
| 22 | Y4 | 像素資料輸出端口 |
| 23 | Y1 | 像素資料輸出端口 |
| 24 | Y0 | 像素資料輸出端口 |
