裝置虛拟化技術之堆疊

堆疊

          • 一、堆疊的定義
          • 二、堆疊兩種形式
          • 三、堆疊的好處
          • 四、堆疊的連線方式
          • 五、堆疊中的角色
          • 六、堆疊成員ID
          • 七、堆疊優先級
          • 八、堆疊配置舉例
一、堆疊的定義

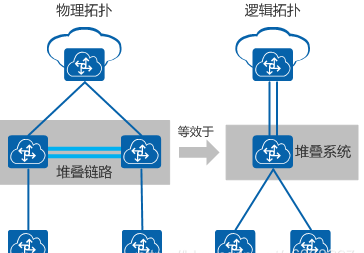

通過堆疊線纜将多台實體交換機連接配接，構成一台邏輯上的堆疊交換機系統。如圖1所示。

圖1 堆疊示意圖

裝置虛拟化技術之堆疊
二、堆疊兩種形式

1、 盒式交換機（iStack） 1U或2U 型号 CE58XX 68XX 78XX 88XX

2、 框式交換機（CSS） 4U-12U 型号 CE128XX

不帶字母的話它的交換闆在後面 有CE 12804 12808 12812 12816

帶字母的話它的交換闆在正面 有CE 12804S 12808S

三、堆疊的好處

1、簡化運維:：整個堆疊會被作為一台交換機管理，簡化運維。

2、可靠性高：堆疊内一台裝置故障，其他裝置可以接管堆疊的控制和轉發，避免單點故障。

3、無環網絡：跨裝置的鍊路聚合，在堆疊和其他裝置互聯時，天然避免了環路問題。

4、鍊路均衡：100%的網絡鍊路和帶寬使用率。

四、堆疊的連線方式

堆疊的連接配接鍊路分為兩部分：管理鍊路和轉發鍊路。管理鍊路負責堆疊系統管理及維護封包的轉發；轉發鍊路負責堆疊系統跨裝置業務資料封包的轉發。如圖2所示，根據管理鍊路連接配接方式的不同，堆疊的連接配接方式可以分為兩種：主要闆直連方式和業務闆直連方式。

圖2 堆疊連接配接方式示意圖

裝置虛拟化技術之堆疊

• 在主要闆直連方式中，堆疊的管理鍊路與轉發鍊路分離。堆疊的管理鍊路通過主要闆上的SIP（System Inter-Connect Port）端口相連，轉發鍊路通過業務闆上的端口相連。

• 在業務闆直連方式中，堆疊的管理鍊路與轉發鍊路合一，全部通過業務闆上的端口相連，無需連接配接SIP口。

兩種連接配接方式的優缺點比較如表1所示。

表1 兩種連接配接方式的優缺點比較

裝置虛拟化技術之堆疊

建議使用者優先采用主要闆直連方式，使管理鍊路和轉發鍊路分離，以保證堆疊系統的高可靠性。

SIP口連接配接方式介紹

SIP口位于裝置的主要闆上，每塊主 控闆有兩個SIP口，如圖2所示。SIP口是由GE電接口和GE光接口組成的Combo接口，不需要進行任何配置，可以即插即用。預設情況下，Combo接口以時間作為優先級，即哪個接口先插入線纜就選擇使用哪個接口，如果兩個接口同時插入線纜，則優先選擇光接口。

CE12800S主要闆上SIP口中的光口插入沒有連接配接網線的光電轉換子產品後，光口會Down，且不會切換到電口，需要将光電子產品拔出後電口才能UP。

圖3 主要闆上的SIP口

裝置虛拟化技術之堆疊

在每台裝置都配備了雙主要的情況下，建議SIP口采用如下方式連接配接：

圖4 SIP口連接配接示意圖

裝置虛拟化技術之堆疊

• 兩台交換機至少需要連接配接一個SIP口，此時，請使用者連接配接兩台交換機上的主用主要闆的SIP口。

• 一台交換機上的SIP口隻可以與另一台交換機相連，不可以與本交換機互連。

五、堆疊中的角色

堆疊中的單台交換機稱為成員交換機，按照功能不同可以分為以下角色：

• 主交換機

主交換機（Master）負責管理整個堆疊。堆疊中隻有一台主交換機。

• 備交換機

備交換機（Standby）是主交換機的備份交換機。當主交換機故障時，備交換機會接替原主交換機的所有業務。堆疊中隻有一台備交換機。

主、備交換機都可以進行業務流量的轉發。添加、移除或替換堆疊成員交換機，都可能導緻堆疊成員角色的變化

六、堆疊成員ID

堆疊成員ID，即堆疊成員交換機的編号（Member ID），用來辨別和管理成員交換機。堆疊中所有成員交換機的堆疊成員ID都是唯一的。

堆疊系統的成員裝置按框進行管理，使用堆疊成員ID來辨別和管理成員裝置。是以，當使用者使用指令對裝置進行配置和管理時，通常需要加入堆疊成員ID資訊，以區分不同的成員裝置。例如，在裝置未運作堆疊功能時，使用者可以使用指令display device slot 1來檢視1号槽位單闆的資訊；當裝置運作堆疊功能後，則需要執行指令display device slot 2/1來檢視該單闆資訊，其中2為裝置的堆疊成員ID。

堆疊成員ID決定着堆疊成員交換機的接口編号。當裝置未運作堆疊功能時，接口編号采用三維格式“槽位号/子卡号/端口号”；當裝置運作堆疊功能時，接口編号會變成四維格式“堆疊成員ID/槽位号/子卡号/端口号”。例如，交換機沒有運作堆疊時，某個接口的編号為10GE1/0/1；當該交換機加入堆疊後，如果堆疊成員ID為2，則該接口的編号将變為10GE2/1/0/1。

七、堆疊優先級

堆疊優先級是成員交換機的一個屬性，主要用于角色選舉過程中确定成員交換機的角色，優先級值越大表示優先級越高，當選為主交換機的可能性越大。

堆疊主交換機選舉時，先比較交換機運作狀态，再比較堆疊優先級。當兩台交換機運作狀态相同時，堆疊優先級大的交換機将被選舉為主交換機。是以建議将優先級最大值配置設定給希望成為主交換機的裝置。

八、堆疊配置舉例

組網需求

在一個建立的資料中心網絡中，要求核心層具有較高的可靠性，并且希望網絡結構簡單，易于配置和管理。

如圖1所示，根據使用者需求，核心層SwitchA和SwitchB兩台交換機采取堆疊組網。

圖5 配置堆疊組網圖

裝置虛拟化技術之堆疊

配置步驟：

  1. 配置堆疊屬性

    #配置SwitchA的堆疊成員ID為1，優先級為150，Domain ID為10，堆疊連接配接方式為主要闆直連方式。

    < HUAWEI> system-view

    [~HUAWEI] sysname SwitchA

    [*HUAWEI] commit

    [~SwitchA] stack

    [~SwitchA-stack] stack member 1

    [~SwitchA-stack] stack priority 150

    [*SwitchA-stack] stack domain 10

    [*SwitchA-stack] stack link-type mainboard-direct //預設為主要闆直連方式 stack link-type mainboard-direct(業務闆直連方式)

    [*SwitchA-stack] quit

    [*SwitchA] commit

    #配置SwitchB的堆疊成員ID為2，優先級為100，Domain ID為10，堆疊連接配接方式為主要闆直連方式。

    < HUAWEI > system-view

    [~HUAWEI] sysname SwitchB

    [*HUAWEI] commit

    [~SwitchB] stack

    [~SwitchB-stack] stack member 2

    Warning: The device will use the configuration of member ID 2 after the device resets. Continue? [Y/N]: y

    [*SwitchB-stack] stack priority 100

    [*SwitchB-stack] stack domain 10

    [*SwitchB-stack] stack link-type mainboard-direct

    [*SwitchB-stack] quit

    [*SwitchB] commit

  2. 配置堆疊端口

    #在SwitchA上建立堆疊端口，并将端口10GE1/0/1～10GE1/0/2、10GE2/0/1～10GE2/0/2加入堆疊端口。在SwitchB上建立堆疊端口，并将端口10GE1/0/1～10GE1/0/2、10GE2/0/1～10GE2/0/2加入堆疊端口。SwitchB的配置與SwitchA類似，配置過程略。

    [~SwitchA] port-group group1

    [*SwitchA-port-group-group1] group-member 10ge 1/0/1 to 10ge 1/0/2

    [*SwitchA-port-group-group1] group-member 10ge 2/0/1 to 10ge 2/0/2

    [*SwitchA-port-group-group1] shutdown

    [*SwitchA-port-group-group1] quit

    [*SwitchA] commit

    [~SwitchA] interface stack-port 1

    [*SwitchA-Stack-Port1] port member-group interface 10ge 1/0/1 to 1/0/2

    Warning: After the configuration is complete,

    1.The interface(s) (10GE1/0/1-1/0/2) will be converted to stack mode and be configured with the port crc-statistics trigger error-down command if the configuration does not exist.

    2.The interface(s) may go Error-Down (crc-statistics) because there is no shutdown configuration on the interfaces.Continue? [Y/N]: y

    [*SwitchA-Stack-Port1] port member-group interface 10ge 2/0/1 to 2/0/2

    Warning: After the configuration is complete,

    1.The interface(s) (10GE1/0/1-1/0/2) will be converted to stack mode and be configured with the port crc-statistics trigger error-down command if the configuration does not exist.

    2.The interface(s) may go Error-Down (crc-statistics) because there is no shutdown configuration on the interfaces.Continue? [Y/N]: y

    [*SwitchA-Stack-Port1] quit

    [*SwitchA] commit

    被配置為堆疊實體成員端口後，端口下會自動配置port crc-statistics trigger error-down。

    #待SwitchA和SwitchB上的實體端口都加入堆疊端口後，再将之前被關閉的端口打開。SwitchB的配置與SwitchA類似，配置過程略。

    [~SwitchA] port-group group1

    [~SwitchA-port-group-group1] undo shutdown

    [*SwitchA-port-group-group1] quit

    [*SwitchA] commit

    [~SwitchA] quit

    端口先關閉然後再打開，這樣是為了避免端口因産生CRC錯包而導緻Error-Down。在端口Up的情況下，如果鍊路一端被配置為堆疊實體成員端口，另一端為普通業務口，此時端口可能會産生CRC錯包。

  3. 檢查堆疊配置資訊。

    #上述配置完成後，執行指令display stack configuration檢視配置是否與規劃的一緻，如果不一緻，需要修改配置。以檢視SwitchA為例。

    裝置虛拟化技術之堆疊

  4. 儲存配置并使能裝置堆疊功能。

    #儲存SwitchA的配置并使能堆疊功能。建議先使能規劃為主交換機的SwitchA的堆疊功能。這樣SwitchA可以先完成重新開機，進而優先成為主交換機。

    < SwitchA> save

    Warning: The current configuration will be written to the device. Continue? [Y/N]: y

    < SwitchA> system-view

    [~SwitchA] stack

    [~SwitchA-stack] stack enable

    Warning: Make sure that one or more dual-active detection methods are configured once the conversion is complete and the device enters the stack mode. Switches working in different forward modes cannot set up a CSS.

    Current configuration will be converted to the next startup saved-configuration file of stack mode.

    System will reboot. Continue? [Y/N]: y

    使能堆疊功能後，裝置會自動重新開機。

    #儲存SwitchB的配置并使能堆疊功能。

    save

    Warning: The current configuration will be written to the device. Continue? [Y/N]: y

    system-view

    [~SwitchB] stack

    [~SwitchB-stack] stack enable

    Warning: Make sure that one or more dual-active detection methods are configured once the conversion is complete and the device enters the stack mode. Switches working in different forward modes cannot set up a CSS.

    Current configuration will be converted to the next startup saved-configuration file of stack mode.

    System will reboot. Continue? [Y/N]: y

  5. 檢查堆疊是否組建成功

    #通過Console口或管理網口登入堆疊系統，使用指令display stack檢視堆疊是否組建成功。當通過管理網口登入時，需要使用主交換機的IP位址。

    裝置虛拟化技術之堆疊
    如上所示，顯示兩台交換機的資訊，表示堆疊建立成功，且主交換機為成員ID為1的裝置，即SwitchA。

  6. 儲存堆疊系統配置

    #在檢查堆疊已成功建立後，建議使用者立即使用save指令儲存堆疊系統配置。

    save

    Warning: The current configuration will be written to the device. Continue? [Y/N]: y

參考資料：華為HedEx文檔
