Quartus II和Modelsim的聯合仿真
這裡拿正點原子FPGA的教程中的例子:
首先編寫流水燈的verilog檔案:
flow_red(
input sys_clk , //系統時鐘
input sys_rst_n, //系統複位,低電平有效
output reg [3:0] led //4個LED燈
);
//reg define
reg [23:0] counter;
//*****************************************************
//** main code
//*****************************************************
//計數器對系統時鐘計數,計時0.2秒
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
counter <= 24'd0;
else if (counter < 24'd10)
counter <= counter + 1'b1;
else
counter <= 24'd0;
end
//通過移位寄存器控制IO口的高低電平,進而改變LED的顯示狀态
always @(posedge sys_clk or negedge sys_rst_n) begin
if (!sys_rst_n)
led <= 4'b0001;
else if(counter == 24'd10)
led[3:0] <= {led[2:0],led[3]};
else
led <= led;
注意:這裡為了仿真清晰,counter計數器判斷改成了24’d10
編譯之後,編寫vt檔案,這個檔案用于設定仿真情況的激勵信号和時鐘信号
`timescale 1 ns/ 1 ns
module flow_red_vlg_tst();
// constants
// general purpose registers
// test vector input registers
reg sys_clk;
reg sys_rst_n;
// wires
wire [3:0] led;
// assign statements (if any)
flow_red i1 (
// port map - connection between master ports and signals/registers
.led(led),
.sys_clk(sys_clk),
.sys_rst_n(sys_rst_n)
);
initial
begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#100 sys_rst_n = 1'b1;
#1000 $stop;
end
always #10 sys_clk = ~sys_clk;
注意:教程中sys_clk 取反用的是 負号"-",實際應當用波浪号"~",否則語句不報錯,但不生效。

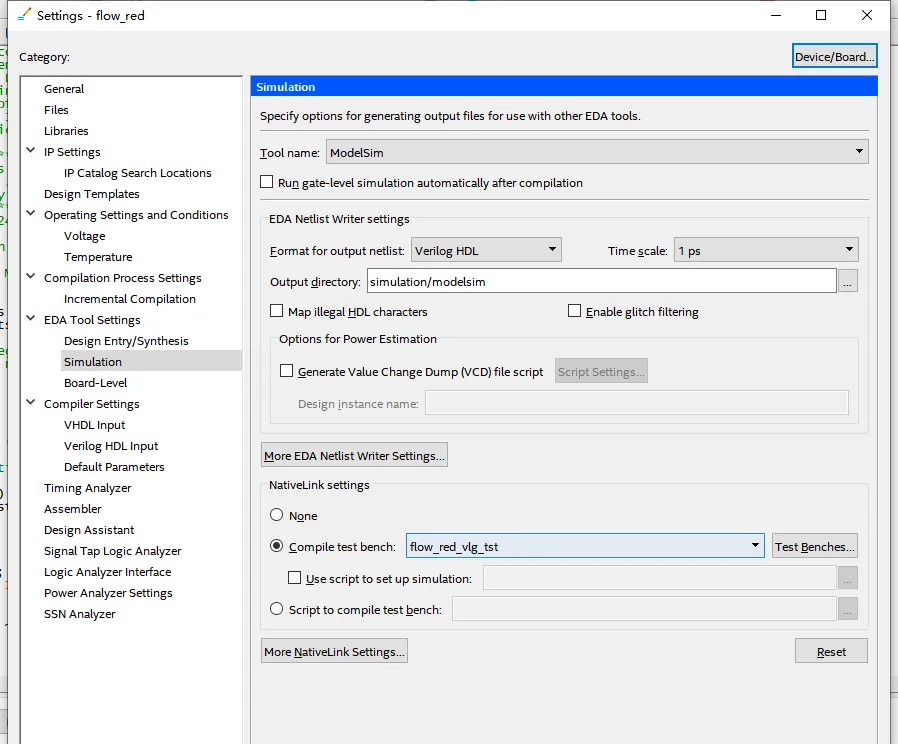

之後,在Assignments->setting裡面将vt檔案進行綁定。

最後,選擇Tools->RunSimulation Tool->RTL Simulation,即可成功運作Modelsim
進入Modelsim界面,點選第三個放大鏡可以顯示全部波形。
