近年來随着配網自動化與配電物聯網的發展，電網公司對線上運作的電網裝置進行狀态監測，而局放主裝置運作狀态的最主要資訊。及時有效的對開關櫃的局放監測，可以避免事故的發生，減小損失。但檢測局放的技術路線及産品形态有許多，如何選擇适合自己或者根據電網規範要求進行産品選型呢？本文廣州市智昊電氣技術有限公司在國網多省份中标的不同形式及技術要求的局部放電線上監測裝置MCSG-PD-系列産品在電網中的實應用，向高壓開關及成套環網櫃箱企業介紹對比：環網箱特高頻UHF/超音波AE/地電壓波TEV局放傳感器/脈沖電流局部放電線上監測這幾類局部放電線上監測裝置傳感器技術對比及方案。希望對成套環網箱及成套企業技術人員選型有所幫助。
目前主流的局部放電線上監測裝置裝置類型有：
1：脈沖電流法局部放電四合一線上監測裝置(型号:MCSG-PD-6086）
2：超音波AE/+暫态地電壓波TEV局放線上監測裝置(型号:MCSG-PD-9011)
3：特(超)高頻UHF局放及溫度線上監測裝置（型号:MCSG-PD-6016）
總結。1：三種實作局部放電檢測的原理不同；2：産品安裝實話形态不同。3：組網方式不同。4：分别适用于建立和停電安裝以及不停電安裝。5：每一種技術方案均有其檢測放電的前後期特征。6：往往可以同時多種技術路線組合應用。下文是各類傳感技術的技術特征。
一、特高頻UHF局放傳感器線上監測裝置介紹（MCSG-PD-6016型）
産品形态
超高頻UHF局部放電傳感器線上監測裝置
産品功能
MCSG-PD-6016局放傳感器适用于10KV及以上電壓等級開關櫃及其内部高壓裝置的局部放電和溫度線上監測，能實時顯示各個監測點局部放電幅值、脈沖次數、放電次數、确定放電點相對位置，以及溫度資料，必要時給出報警，及時發現開關櫃的絕緣缺陷，并為評估其絕緣水準及老化程度提供判據，為開關櫃的檢修工作提供依據。支援RS485序列槽、以太網口及短距離無線通信，支援觸摸屏人機互動界面，也可通過上位機專用調試軟體實作裝置軟體版本更新、參數配置、監測資料檢視等。
産品組網
超高頻UHF局部放電傳感器線上監測裝置1
産品現場實際應用
超高頻UHF局放傳感器線上監測裝置
二、超音波AE/地電壓波TEV局放傳感器介紹（MCSG-PD-9011）
MCSG-PD-9011型局放檢測裝置局放傳感器與局放資料處理終端應采用子產品化設計，局放傳感器應安裝于環網櫃機構室和電纜室之間，離電纜頭的最少安全距離不少于70mm，能有效檢測電纜室内局部放電資料，資料處理終端安裝于環網櫃二次室内。在環網櫃操作機構室面闆一體化配置局放監測裝置檢修窗，檢修窗應正對局放傳感器，視窗寬×高：80×100mm，檢修窗設定可抽動的滑闆，正常運作時滑闆通過固定螺栓固定，檢修窗内的局放傳感器和機構時室其他機構有效隔離，避免誤觸碰，可通過檢修窗不停電加裝或檢修局放觸感器。
超音波AE/地電壓波TEV局放傳感器線上監測裝置
MCSG-PD-9011型局放檢測裝置局放傳感器與資料處理終端應設定專用的可插拔頭，采用抗幹擾能力強的專用導線。
MCSG-PD-9011型局放檢測裝置局放資料處理終端應配置RS485、以太網、USB等通訊接口，資料處理終端應滿足電房智能網關之間的通信和接口協定要求。
MCSG-PD-9011型局放檢測裝置技術參數
（1）裝置的工作電壓采用DC48V或DC24V。
（2）局放裝置應能對各測量點的局部放電信号進行采樣，每次采樣長度大于50個工頻周期，最短監測周期不大于1小時，監測周期可調。
（3）局放裝置應能對局部放電特征量進行分析，至少包含以下基本參量：最大放電量，放電相位（如可能），放電次數。
（4）局放監測裝置應具備報警閥值設定和告警訓示功能。
（5）局放監測裝置應具備自檢、資料存儲、測試資訊管理功能。
（6）局放監測裝置應具備診斷分析功能和放電源定位功能。
（7）超音波傳感器（AE)
靈敏度：峰值靈敏度不少于60dB（V/（m/s））；
檢測頻帶：20kHz~60kHz範圍内；
線性度誤差：不大于±20%。
穩定性:裝置連續工作1小時後，注入恒定幅值的脈沖信号時，其響應值的變化不應超過±20%。
（8）暫态地電壓傳感器（TEV)
頻帶：3MHz~100MHz範圍内；
測量量程：0dBmV~60dBmV；
線性度誤差：不大于±20%；
脈沖計數：脈沖計數誤差不大于±10%；
穩定性：裝置連續工作1小時後，注入恒定幅值的脈沖信号時，其響應值的變化不應超過±20%

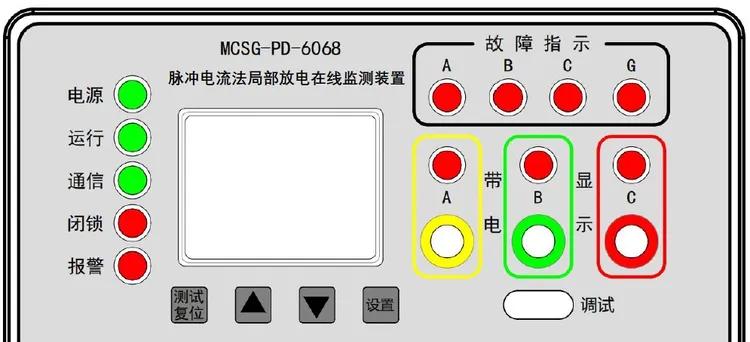

三、脈沖電流法局部放電線上監測裝置（MCSG-PD-6086面闆式局放）
（MCSG-PD-6086）是基于環網箱高壓開關櫃脈沖電流法局部放電線上監測裝置(三相電流脈沖法)面闆式局放線上監測裝置。也叫面闆式局部放電線上監測裝置在充分考慮環網箱結構緊湊等情況，在不降低現有裝置電氣安全水準的前提下，安裝面闆式局部放電線上監測裝置，局放檢測資料上傳 DTU，面闆式局部放電線上監測裝置MCSG-PD-6086滿足如下要求:
A、面闆式局部放電線上監測裝置MCSG-PD-6086産品技術參數
(1)工作電源:AC220V/DC220V/48V/24V 可選;
(2)整機裝置功率損耗:<5VA
(3)防護等級:不低于IP54; ; 入信号;
(4)監測靈敏度:不低于 100pC
(5)輸入信号工頻電壓:不大于100V;
(6)輸入信号工頻電流:不大于10mA;
(7)監測範圍:100pC~5000pC;
(8)局放測量線性度誤差:<10%。
B、面闆式局部放電線上監測裝置MCSG-PD-6086現場安裝示意圖
三相脈沖電流法局部放電線上監測裝置(面闆式局放監測裝置)
- 顯示功能:宜來用長壽命 OLED 器件實時顯示關鍵監測技術參數，以及通訊回路的連接配接情況。
- 訓示功能:采用高亮度變色LED 對監測裝置的運作狀态、告警狀态和電源情況給出明晰訓示。
- 接線端子:選擇可插拔式通用端子，裝置端端子宜采用 PCB 闆焊接式，以友善接線和維修更換。
- 通訊接口:監測裝置宜采用穩定可靠的 RS485 現場總線接口，現場采集的局放監測資料加密後接入到現場安裝的 DTU 或物聯網裝置。
- 調試接口:監測裝置應在前面闆配置調試接口，供裝置調試、資料下載下傳和裝置校準時使用，調試接口推薦采用标準的 Type-C型 USB 接口形式。
- 裝置防護:主機外殼宜采用金屬外殼，并采用噴砂氧化工藝，在受到外力劃擦時不能出現明易的劃痕;防護等級不低幹 IP54。
- 模拟通道:不少于3路，至少能夠分别接入 A、B、C三相局部放電傳感器的模拟輸入信号;
- 模拟帶寬(-3dB):下限截止頻率不高于100kHz，上限頻率不低于 5MHz;
- 重新整理周期:不超過5 分鐘，即至少每5 分鐘監測資料被記錄到内部存儲單元和傳輸給遠端裝置或系統一次;
- 監測參數:應包括機關時間内局部放電的機率強度、平均強度和放電頻度。其中，機率強度是剔除機關時間段内前 5%最強放電脈沖後的最大放電幅值;平均強度是機關時間段内所有放由脈沖的平均放電幅值:放由頻度是機關時間段内幅值超讨噪聲水準的所有放由脈沖的總次數;
- 資料記錄:至少應包括全部的監測參數，也可以包括部分事件觸發的其它類參數;13)校準功能:需在外部系統電氣接線基本确定的情況下進行，以最大限度地保證校準系數對電網運作條件的适應性，優先推薦在帶電運作條件下執行局部放電監測的校準功能;
