型号：VK1616
品牌：VINKA/永嘉微電
封裝：SOP16/DIP16
年份：新年份
工程服務，技術支援

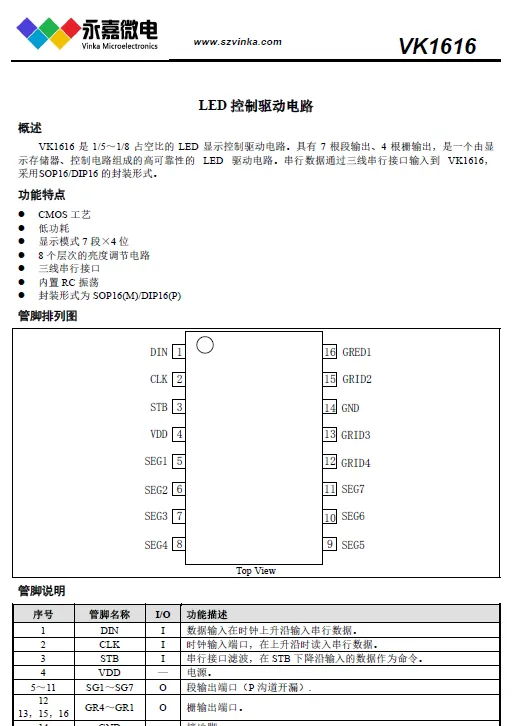

概述
VK1616
是 1/5～1/8 占空比的 LED 顯示控制驅動電路。具有 7 根段輸出、4 根栅輸出，是一個由顯示存儲器、控制電路組成的高可靠性的 LED 驅動電路。串行資料通過三線串行接口輸入到 VK1616，采用SOP16/DIP16 的封裝形式。
功能特點：
•CMOS 工藝
•低功耗
•顯示模式 7 段×4 位
•電188@2466@2436
•8 個層次的亮度調節電路
•三線串行接口
•内置 RC 振蕩
•封裝形式為 SOP16(M)/DIP16(P)
記憶體映射的LED控制器及驅動器
VK1628 --- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:70/52
共陰驅動:10段7位/13段4位 共陽驅動:7段10位 按鍵:10x2 封裝SOP28
VK1629 --- 通訊接口:STb/CLK/DIN/DOUT 電源電壓:5V(4.5～5.5V) 驅動點陣:128
共陰驅動:16段8位 共陽驅動:8段16位 按鍵:8x4 封裝QFP44
VK1629A --- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:128
共陰驅動:16段8位 共陽驅動:8段16位 按鍵:--- 封裝SOP32
VK1629B --- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:112
共陰驅動:14段8位 共陽驅動:8段14位 按鍵:8x2 封裝SOP32
VK1629C --- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:120
共陰驅動:15段8位 共陽驅動:8段15位 按鍵:8x1 封裝SOP32
VK1629D --- 通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:96
共陰驅動:12段8位 共陽驅動:8段12位 按鍵:8x4 封裝SOP32
VK1640 --- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128
共陰驅動:8段16位 共陽驅動:16段8位 按鍵:--- 封裝SOP28
VK1640A --- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128
共陰驅動:8段16位 共陽驅動:16段8位 按鍵:--- 封裝SSOP28
VK1640B --- 通訊接口: CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:96
共陰驅動:8段12位 共陽驅動:12段8位 按鍵:--- 封裝SSOP24
VK1650 --- 通訊接口: SCL/SDA 電源電壓:5V(3.0～5.5V)
共陰驅動:8段4位 共陽驅動:4段8位 按鍵:7x4 封裝SOP16/DIP16
VK1651 --- 通訊接口: SCL/SDA 電源電壓:5V(3.0～5.5V)
共陰驅動:7段4位 共陽驅動:4段7位 按鍵:7x1 封裝SOP16/DIP16
VK1616 --- 通訊接口: 三線串行 電源電壓:5V(3.0～5.5V)
顯示模式：7段4位 按鍵:7x1 封裝SOP16/DIP16
VK1668 ---通訊接口:STb/CLK/DIO 電源電壓:5V(4.5～5.5V) 驅動點陣:70/52
共陰驅動:10段7位/13段4位 共陽驅動:7段10位 按鍵:10x2 封裝SOP24
VK6932 --- 通訊接口:STb/CLK/DIN 電源電壓:5V(4.5～5.5V) 驅動點陣:128
共陰驅動:8段16位17.5/140mA 共陽驅動:16段8位 按鍵:--- 封裝SOP32
VK16K33 A/B/C--- 通訊接口:SCL/SDA 電源電壓:5V(4.5V～5.5V) 驅動點陣:128/96/64
共陰驅動:16段8位/12段8位/8段8位
共陽驅動:8段16位/8段12位/8段8位按鍵:13x3 10x3 8x3
封裝SOP20/SOP24/SOP28
VK1618 ---是帶鍵盤掃描接口的 LED 驅動控制專用電路，内部內建有 MCU 數字接口、
資料鎖存器、鍵盤掃描等電路。本産品主要應用于 VCR、VCD、DVD 及
家庭影院等産品的顯示屏驅動 封裝SOP18/DIP18
VK1S68C --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共陰
10x2按鍵，封裝SSOP24
VK1Q68D --- LED驅動IC 10x7/13x4段位 10段7位/11段6位共陰
10x2按鍵，封裝QFP24
VK1S38A --- LED驅動IC 8段×8位
封裝SSOP24
VK1638 ---是一種帶鍵盤掃描接口的LED（發光二極管顯示器）驅動控制專用IC,
内部內建有MCU數字接口、資料鎖存器、LED驅動、鍵盤掃描等電路，封裝SOP32
永嘉微電/VINKA原廠直銷，工程服務技術支援，主營LCD/LED驅動IC/觸摸IC
————————————
觸摸觸控IC系列簡介如下：
标準觸控IC-電池供電系列：
VKD223EB --- 工作電壓/電流：2.0V-5.5V/5uA-3V
感應通道數：1 通訊接口 最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6
VKD223B --- 工作電壓/電流：2.0V-5.5V/5uA-3V
感應通道數：1 通訊接口 最長響應時間快速模式60mS，低功耗模式220ms 封裝：SOT23-6
VKD233DB --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6 通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流2.5uA-3V
VKD233DH ---工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：SOT23-6 通訊接口：直接輸出，鎖存(toggle)輸出 有效鍵最長時間檢測16S
VKD233DS --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流2.5uA-3V
VKD233DR --- 工作電壓/電流：2.4V-5.5V/1.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流1.5uA-3V
VKD233DG --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V 1感應按鍵 封裝：DFN6（2*2超小封裝）
通訊接口：直接輸出，鎖存(toggle)輸出
低功耗模式電流2.5uA-3V
VKD233DQ --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6通訊接口：直接輸出，鎖存(toggle)輸出 低功耗模式電流5uA-3V
VKD233DM --- 工作電壓/電流：2.4V-5.5V/5uA-3V 1感應按鍵 封裝：SOT23-6 （開漏輸出）
通訊接口：開漏輸出，鎖存(toggle)輸出 低功耗模式電流5uA-3V
VKD232C --- 工作電壓/電流：2.4V-5.5V/2.5uA-3V
感應通道數：2 封裝：SOT23-6 通訊接口：直接輸出，低電平有效 固定為多鍵輸出模式，內建穩壓電路
MTP觸摸IC——VK36N系列抗電源輻射及手機幹擾：
VK3601L --- 工作電壓/電流：2.4V-5.5V/4UA-3V3 感應通道數：1 1對1直接輸出
待機電流小，抗電源及手機幹擾，可通過CAP調節靈敏 封裝：SOT23-6
VK36N1D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：1 1對1直接輸出
觸摸積水仍可操作，抗電源及手機幹擾，可通過CAP調節靈敏封裝：SOT23-6
VK36N2P --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 脈沖輸出
觸摸積水仍可操作，抗電源及手機幹擾，可通過CAP調節靈敏封裝：SOT23-6
VK3602XS ---工作電壓/電流：2.4V-5.5V/60UA-3V 感應通道數：2 2對2鎖存輸出
低功耗模式電流8uA-3V，抗電源輻射幹擾，寬供電電壓
封裝：SOP8
VK3602K --- 工作電壓/電流：2.4V-5.5V/60UA-3V
感應通道數：2 2對2直接輸出
低功耗模式電流8uA-3V，抗電源輻射幹擾，寬供電電壓
封裝：SOP8
VK36N2D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：2 1對1直接輸出
觸摸積水仍可操作，抗電源及手機幹擾，可通過CAP調節靈敏封裝：SOP8
VK36N3BT ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼鎖存輸出
觸摸積水仍可操作，抗電源及手機幹擾，可通過CAP調節靈敏 封裝：SOP8
VK36N3BD ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼直接輸出
觸摸積水仍可操作，抗電源及手機幹擾，可通過CAP調節靈敏 封裝：SOP8
VK36N3BO ---工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 BCD碼開漏輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP8/DFN8（超小超薄體積）
VK36N3D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3 感應通道數：3 1對1直接輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N4B ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：4 BCD輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N4I---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：4 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5D ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：5 1對1直接輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5B ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：5 BCD輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N5I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：5 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6D --- 工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：6 1對1直接輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6B ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：6 BCD輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N6I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：6 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N7B ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：7 BCD輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N7I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：7 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N8B ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：8 BCD輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N8I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：8 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N9I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：9 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
VK36N10I ---工作電壓/電流：2.2V-5.5V/7UA-3V3
感應通道數：10 I2C輸出
觸摸積水仍可操作，抗電源及手機幹擾 封裝：SOP16/DFN16（超小超薄體積）
1-8點高靈敏度液體水位檢測IC——VK36W系列
VK36W1D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：1可用于不同壁厚和不同水質水位檢測，抗電源/手機幹擾封裝：SOT23-6備注：1. 開漏輸出低電平有效 2、适合需要抗幹擾性好的産品應用
VK36W2D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：2可用于不同壁厚和不同水質水位檢測，抗電源/手機幹擾封裝：SOP8備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W4D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：4可用于不同壁厚和不同水質水位檢測，抗電源/手機幹擾封裝：SOP16/DFN16備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W6D ---工作電壓/電流：2.2V-5.5V/10UA-3V3 1對1直接輸出 水位檢測通道：6可用于不同壁厚和不同水質水位檢測，抗電源/手機幹擾封裝：SOP16/DFN16備注：1. 1對1直接輸出 2、輸出模式/輸出電平可通過IO選擇
VK36W8I ---工作電壓/電流：2.2V-5.5V/10UA-3V3 I2C輸出 水位檢測通道：8可用于不同壁厚和不同水質水位檢測，抗電源/手機幹擾封裝：SOP16/DFN16備注：1. IIC+INT輸出 2
、輸出模式/輸出電平可通過IO選擇
——————————————————————————
LCD/LED液晶控制器及驅動器系列晶片簡介如下：
RAM映射LCD控制器和驅動器系列：
VK1024B 2.4V～5.2V 6seg*4com 6*3 6*2
偏置電壓1/2 1/3 S0P-16
VK1056B 2.4V～5.2V 14seg*4com14*3 14*2
偏置電壓1/2 1/3 SOP-24/SSOP-24
VK1072B 2.4V～5.2V 18seg*4com18*3 18*2
偏置電壓1/2 1/3 SOP-28
VK1072C 2.4V～5.2V 18seg*4com 18*3 18*2
偏置電壓1/21/3 SOP-28
VK1088B 2.4V～5.2V 22seg*4com 22*3
偏置電壓1/2 1/3 QFN-32L（4MM*4MM）
VK0192 2.4V～5.2V 24seg*8com
偏置電壓1/4 LQFP-44
VK0256 2.4V～5.2V 32seg*8com
偏置電壓1/4 QFP-64
VK0256B 2.4V～5.2V 32seg*8com
偏置電壓1/4 LQFP-64
VK0256C 2.4V～5.2V 32seg*8com
偏置電壓1/4 LQFP-52
VK1621 2.4V～5.2V 32*4 32*3 32*2
偏置電壓1/2 1/3 LQFP44/48/SSOP48/SKY28/DICE
裸片
VK1622 2.7V～5.5V 32seg*8com
偏置電壓1/4 LQFP44/48/52/64/QFP64/DICE
裸片
VK1623 2.4V～5.2V 48seg*8com
偏置電壓1/4 LQFP-100/QFP-100/DICE
裸片
VK1625 2.4V～5.2V 64seg*8com
偏置電壓1/4 LQFP-100/QFP-100/DICE
VK1626 2.4V～5.2V 48seg*16com
偏置電壓1/5 LQFP-100/QFP-100/DICE
(高品質 高成本效益：液晶顯示驅動IC 原廠直銷 工程技術支援！)
