引言
本文讨論如何了解for循環在邏輯電路中的實作。通過各種寫法的rtl電路對比，來探讨for循環的等價電路，或者for電路的等價展開電路。
for循環示例
如下給出一個for循環使用的例子，我們來試圖了解for循環如何展現在邏輯電路中。
`timescale 1ns / 1ps
module generate_test(
input wire clk ,
input wire rst ,
input wire [2:0] in_sel ,
//
input wire [7:0] in_ch0 ,
input wire [7:0] in_ch1 ,
input wire [7:0] in_ch2 ,
output reg [7:0] in_ch_seq
);
wire [7:0] in_ch[2:0];
assign in_ch[0] = in_ch0;
assign in_ch[1] = in_ch1;
assign in_ch[2] = in_ch2;
//輸入資料串行化
// reg [7:0] in_ch_seq;
reg [2:0] i;
always@(posedge clk) begin
for(i = 0; i <= 2; i = i + 1) begin
if(in_sel[i]) begin
in_ch_seq <= in_ch[i];
end
end
end
endmodule 很顯然，這個邏輯的功能大概就是将并行的輸入串行化，這可不必關心。本文的重點是這個for循環怎麼了解？

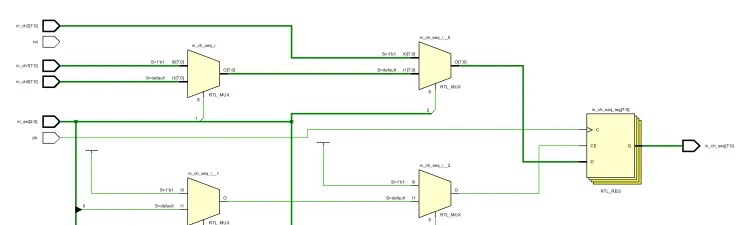

先看它對應的RTL電路：
很容易看出，in_sel的各bit用于選擇哪個in_sel輸出；
無優先級的if
那既然如此，是不是可以這麼實作for循環的替代呢？即
用如下邏輯：
always@(posedge clk) begin
if(in_sel[0]) begin
in_ch_seq <= in_ch[0];
end
if(in_sel[1]) begin
in_ch_seq <= in_ch[1];
end
if(in_sel[2]) begin
in_ch_seq <= in_ch[2];
end
end 替換邏輯：
reg [2:0] i;
always@(posedge clk) begin
for(i = 0; i <= 2; i = i + 1) begin
if(in_sel[i]) begin
in_ch_seq <= in_ch[i];
end
end
end 我們看下替換後的邏輯電路：
可見， 幾乎與for循環寫法沒有差別，可見，for循環的邏輯電路，可以等價于這種if展開。
問題大學到此結束，但仍需看下其他幾種寫法；
有優先級的if
always@(posedge clk) begin
if(in_sel[0]) begin
in_ch_seq <= in_ch[0];
end
else if(in_sel[1]) begin
in_ch_seq <= in_ch[1];
end
else if(in_sel[2]) begin
in_ch_seq <= in_ch[2];
end
end 相信我們的設計，使用這種寫法也可以實作我們的功能，其rtl為：
和上述for循環幾乎沒有差別，差別僅在于in_sel[0]以及in_ch[0]會被優先判斷。
case
使用case寫法替換for：
always@(posedge clk) begin
case(1'b1)
in_sel[0]: in_ch_seq <= in_ch[0];
in_sel[1]: in_ch_seq <= in_ch[1];
in_sel[2]: in_ch_seq <= in_ch[2];
default: in_ch_seq <= in_ch_seq;
endcase
end 其rtl電路如下：
我相信僅從功能的角度，這種方式最容易了解。
将for循環的邏輯電路想象成這種形式的電路最容易了解。
總結
從功能的角度來看，上述這幾種方式去替代我們的for寫法均可，但是有時候，使用for循環最為友善，例如我們的輸入特别多，我們使用if，那樣會讓我們的代碼行數非常多，顯得臃腫不堪，可效率低下，這時候for循環就可大顯身手。
還有一個問題就是為什麼我們的示例，不是僅為單純的for，還加入了if，有多方面的考慮：
一方面，是這樣看起來我們的for循環更像是一個多驅動的電路，可實際并非如此，可見我們的等價寫法；
另一方面，更多的趣味性（沒必要找更多有點了）。
最後，不免有人擡杠，說有漏洞之類，沒關系，你是對的。
