前言
最近DELL戴爾推出了多款支援USB-C接口的顯示器，不僅支援USB-C資料擴充，還支援USB-C連接配接顯示器，對新推出的筆記本和手機都非常友好，可以一線連接配接筆記本進行視訊輸出，并且為顯示器供電，大大友善使用。

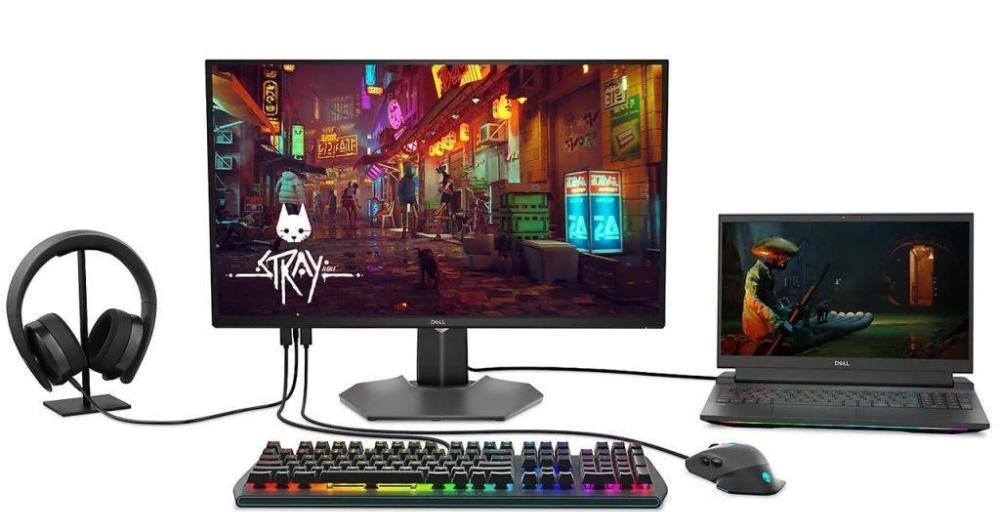

圖為戴爾支援USB-C的顯示器連接配接示意圖，筆記本連接配接到顯示器，在視訊傳輸的同時充電。顯示器上具備USB HUB，可以連接配接滑鼠、鍵盤、耳機等其他外設。顯示器支援USB-C視訊輸入，不僅适用于遊戲，對于辦公來說也非常友善。
充電頭網拆解了一條戴爾顯示器附帶的USB-C資料線，一起看看顯示器原廠附帶的USB-C資料線的結構和用料如何。
戴爾顯示器原裝資料線開箱
資料線是常見黑色配色，比較耐髒耐用。
線頭加長設計，外殼磨砂處理友善插拔，此外兩端均設有兩個小圓孔。
USB-C公頭特寫，滿PIN設計。
線身上貼有标簽，從上面的Type C Gen2 5A字樣可以看出，線纜支援USB3.2 Gen2（10Gbps）資料傳輸标準，以及可過5A大電流。
線身整體光滑無毛刺，柔韌性也不錯。
使用ChargerLAB POWER-Z KM002C測得線纜帶有E-Marker晶片，支援20V5A 100W PD快充。
測得線身直徑約為5.23mm。
長度約為103cm。
戴爾顯示器原裝資料線拆解
資料線接頭采用軟塑膠注塑包裹，具有良好的手感。内部采用鋼套點焊，十分堅固不易損壞。
插頭内部填充硬膠絕緣固定，更加耐用。
鋼套采用點焊固定在插頭上成為一個整體，耐彎耐折。
屏蔽網采用采用鋼套紮緊固定，防止松散。
拆開鋼套，端子PCB與鋼套之間采用半透明硬膠填充固定。
另外一面為同樣的結構。
清理掉端子PCB上面的硬膠，PCB上面有一顆E-Marker晶片。
背面焊接對應的資料線芯。
小闆正面的E-Marker晶片特寫，絲印621 48B，采用CSP封裝，外圍元件僅一顆電容。
繼續拆解另一頭的插頭，插頭同樣外套鋼套，内部填充硬塑加強。
另一面同樣被硬膠填充加強。
清理掉PCB上的硬膠，端子PCB上沒有焊接E-Marker晶片。
背面焊接了對應的資料線芯。
拆解過接頭，下面開始拆解線纜。線纜外皮下面是屏蔽層和内部線芯。
外皮下面是編織屏蔽網，屏蔽網作為地線使用。
屏蔽網内部是一層屏蔽鋁箔，嚴密包裹線纜内芯。
線纜内芯也使用不同顔色的屏蔽層屏蔽。
資料線芯内部采用黃、綠、紅、藍、銀色五組屏蔽線，分别對應USB3.0資料線和USB2.0資料線。
其中紅、黃、藍、綠為USB3.0資料線屏蔽線，銀色為USB2.0屏蔽線，黑色為正極電力線芯，銀色屏蔽線用于CC通信用途。
屏蔽線采用黃色外層，内部為黃色和藍色資料線芯，内部裸線接地。
剩下的USB3.0屏蔽線也是同樣的設計。
綠色屏蔽線特寫。
藍色屏蔽線特寫。
USB2.0屏蔽線特寫，内部白色綠色線芯。
兩根黑色線為正極線芯。
對應CC線以及VCONN的屏蔽線纜，紅色線芯外面纏繞鋁箔屏蔽。
黃色線芯為同樣設計。
藍色線芯外纏繞鋁箔屏蔽。
棕色線芯外纏繞鋁箔屏蔽。
線纜中抗拉絲特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
戴爾USB-C顯示器自帶的資料線長度為1米，支援100W功率傳輸，支援USB3.0資料傳輸，可以連接配接顯示器與電腦傳輸視訊信号。既可用于筆記本通過USB-C接口連接配接顯示器并充電，也可用于連接配接充電器充電使用。
充電頭網通過拆解發現，戴爾這款USB-C線纜接頭内部點焊鋼套，硬塑填充，十分耐用。資料線芯均外包屏蔽層屏蔽，能有效避免幹擾。戴爾作為一線PC大廠，所推出的配件用料及做工都很紮實，滿足高強度使用需求。
