前言
随着氮化镓技術的發展，氮化镓不僅在快充上得到廣泛應用，在LED照明上也展露頭角。氮化镓開關管的LED電源能夠顯著減小體積，提高效率，降低散熱需求，非常适合大功率LED電源應用。
深圳市鴻光盛業電子有限公司推出了一款150W的氮化镓LED電源，基于矽力傑全套電源方案，搭配英諾賽科氮化镓開關管。電源支援90-264V輸入，輸出24V/6.5A 支援CV輸入類燈具（例如磁吸燈、燈帶、智能照明）的應用。小型化設計友善放置于電源擴充卡或者燈具中，提供高效的電源轉換。

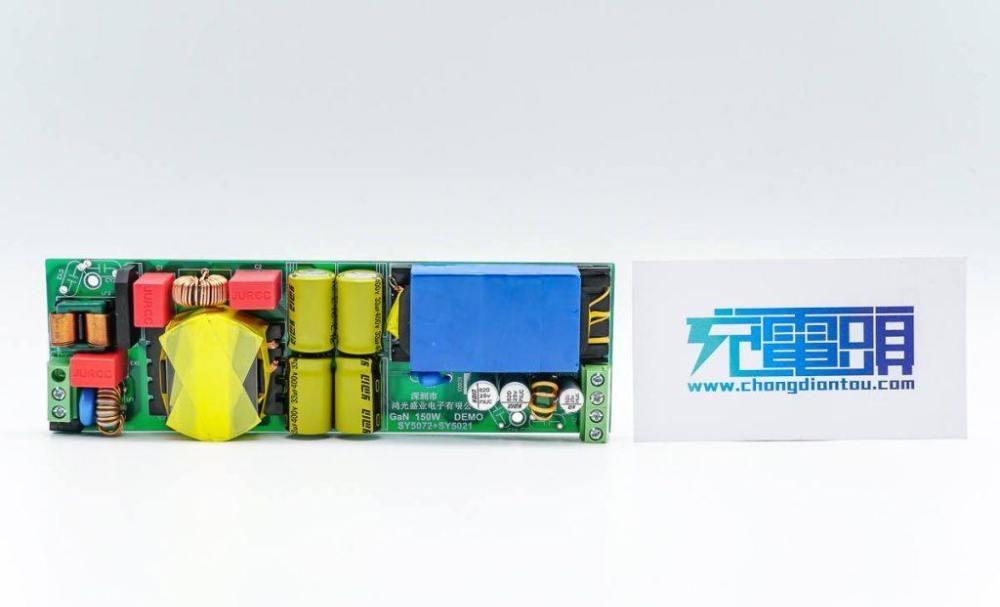

鴻光盛業150W LED驅動電源方案外觀
電源方案電路闆為長方形，共模電感、電容橫置降低子產品厚度，另外也沒有額外采用小闆堆疊，子產品是實打實的小。
闆子背面是控制器、功率管等貼片型器件。
測得子產品長度為152.88mm。
寬度為47.54mm。
厚度為17.41mm。通過三維算得子產品體積約為126.53cm ，功率密度達1.19W/cm 。
重量約為191g。
拿在手上直覺感受，整體小巧重量也輕，很适合對空間、重量有要求的應用場景使用。
鴻光盛業150W LED驅動電源方案器件詳解
在對方案子產品尺寸、重量等有所了解後，下面來看看方案器件的具體資訊。
鴻光盛業150W LED驅動電源方案輸入輸出均采用連接配接器端子連接配接，友善接線。電源從左到右依次是輸入EMI濾波電路，PFC升壓電感，濾波電容，變壓器和輸出濾波電路。
電路闆背面均為貼片元件，包括PFC升壓電路，反激控制器，同步整流控制器。PFC升壓和開關管均為氮化镓開關管。
電路闆側面一覽，元器件均采用低高度設計，電解電容卧置降低高度，提高空間使用率的同時降低電源整體厚度。
電源輸入端一覽，接線端子連接配接火線與零線。在端子後面是壓敏電阻，端子右側為輸入保險絲。
輸入端保險絲來自藍寶，TB系列延時保險絲，規格為3.15A 250V。
壓敏電阻和共模電感特寫。
銅帶共模電感特寫，使用銅帶繞制，綠色磁芯，下方焊接絕緣支架。
經過EMI濾波電路後，交流電送至整流橋轉換為脈動直流電為PFC電路供電。整流橋采用GBL410，4A 1000V。
磁環濾波電感特寫。
薄膜濾波電容來自JURCC捷威電子，為MPP85-BOX盒式金屬膜電容器，具有低噪聲、低損耗優點，浪湧能力強，PFC濾波專用。1μF 450V耐壓。
PFC升壓控制器來自矽力傑，絲印dQ，型号為SY5072B，是一顆臨界模式運作的PFC控制器，采用恒定導通時間運作，采用準諧振開關獲得高效率以及優化EMI性能。晶片内置過電壓、過電流、過熱保護等保護措施，采用SOT23-6封裝，占闆面積小。
矽力傑SY5072B PFC升壓控制器詳細資料。
與PFC升壓控制器搭配的，是一顆耐壓650V的增強型氮化镓單管INN650D150A，來自英諾賽科。瞬态耐壓為750V，導阻為150mΩ。具有極低的栅極電容和輸出電荷，支援超高開關頻率，并且符合JEDEC标準的工業應用要求。
INN650D150A支援AC-DC、DC-DC電源轉換應用，支援圖騰柱PFC應用，支援高功率密度以及高能效功率轉換應用。
PFC輸出濾波電容為永銘 LKM系列小體積高頻低阻抗電容，耐高頻大紋波電流，105℃壽命達到10000小時，有效保證電源産品的可靠性。電容規格為33μF 400V，使用四顆并聯。
用于PFC級旁路的ES2J二極管特寫。
開關電源主要晶片來自矽力傑，絲印FDM，實際型号為SY5021，是一顆高頻準諧振反激控制器，内置氮化镓驅動。晶片支援DCM+QR混合運作模式，支援自适應的過電流保護，栅極驅動電流可程式設計，支援150V供電。晶片内置氮化镓驅動器，能夠直驅氮化镓開關管。晶片内置高壓啟動和X電容放電，具備SSOP9和QFN3*4兩種封裝。
矽力傑 SY5021 高頻反激控制器詳細資料。
初級開關管同樣來自英諾賽科，型号INN650D150A，與PFC升壓開關管同型号。
用于RCD吸收電路的二極管，兩顆并聯。
變壓器采用薄型設計，次級采用多層絕緣線繞制。
同步整流控制器來自矽力傑，絲印D2，型号為SY5231，是一顆支援CCM，DCM和準諧振反激的同步整流控制器，采樣腳支援200V電壓，具備雙供電通道，支援0-24V輸出電壓，支援500kHz開關頻率，采用SOT23-6封裝，适用于USB-C快充以及電源擴充卡應用。
同步整流管來自維安，WMB340N20HG2，是一顆耐壓200V的NMOS，導阻34mΩ，采用PDFN5*6封裝，兩顆并聯。
431電壓基準，用于輸出電壓回報。
同步整流後的輸出濾波電路一覽，使用固态電容和電感濾波。
三顆固态電容均來自永銘，為NPX系列固态電容，規格820μF 25V 。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。
白色光耦型号CT1019特寫。
輸出接線端子特寫。
充電頭網總結
通過對鴻光盛業150W氮化镓LED電源的解析，可以看到這款電源在PFC級和反激各應用了一顆英諾賽科的INN650D150A氮化镓開關管，并使用了全套矽力傑的控制器，以及永銘電容用于輸入輸出濾波。
通過觀察發現，電源采用PFC+反激的架構，PFC控制器采用SY5072B搭配英諾賽科INN650D150A，使用永銘LKM系列長壽命電容濾波。反激采用SY5021控制器直驅INN650D150A。同步整流采用SY5231控制器搭配維安WMB340N20HG2。方案內建度高，體積小巧，滿足高要求燈具應用。
