最近充電頭網拿到了南韓知名大品牌LG的一款40W電源擴充卡，不過依舊是熟悉的“MADE IN CHINA”，制造商是深圳歐陸通電子股份有限公司。該公司産品廣泛應用于辦公電子、網絡通信、安防監控、音響、金融POS終端、PoE擴充卡等領域。
下面充電頭網就對這款産品進行詳細拆解，看看歐陸通為LG生産的這款擴充卡用料做工如何。
值得一提的是，此前充電頭網拆解過的惠普65W USB PD快充充電器、LG筆記本電腦标配65W氮化镓充電器也是出自歐陸通之手，歡迎查閱。
一、LG 40W擴充卡外觀

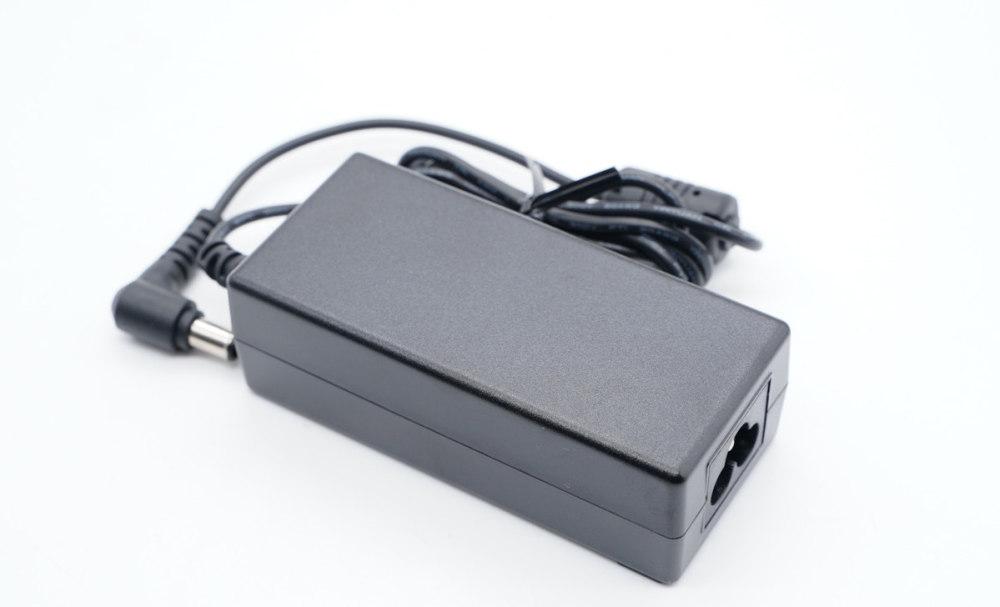

擴充卡是經典黑色造型設計，外殼磨砂處理，另外自帶DC圓頭輸出線纜。
輸入端采用梅花插口，帶有接地引腳。
機身底部貼有銘牌，相關參數如下：
型号：ADS-45SN-19-3
輸入：100-240V 50/60Hz 1.2A
輸出：19V2.1A
制造商：深圳歐陸通電子股份有限公司
擴充卡已經通過了CCC、CP、CE、KC、PSE、GS、NOM、EAC、UL等認證，還通過了VI級能效認證。
機身和輸出線纜連接配接處做了抗彎折處理。
DC圓頭90°彎折設計，插拔友善。
測得機身長度為95.75mm。
寬度為44.94mm。
厚度為31.39mm。
輸出線纜長度約為121cm。
拿在手上的直覺感受。
重量約為190g。
二、LG 40W擴充卡拆解
将機身殼拆開，内部子產品和外殼間填充黑膠導熱。
測得子產品長度為92.8mm。
寬度為38.62mm。
厚度為24.07mm。
PCB闆背面貼有膠墊支撐。
正面覆寫隔離闆和金屬散熱片。
拆掉散熱片，可見一根地線橫貫初次級，并套有絕緣管保護，電容等器件打膠。
子產品兩側均固定有散熱片，整流橋、初級開關MOS管以及整流管使用螺絲固定散熱。
拆掉散熱片，輸入端設有延時保險絲、壓敏電阻、NTC浪湧抑制電阻、安規X電容、共模電感等器件，共模電感包裹絕緣膠帶。另外中間區域橫置一顆高壓濾波電解電容。
高壓濾波電解電容和變壓器間有光耦和主要晶片供電電容。
另一側還有整流橋和初級開關MOS管。
延時保險絲規格為3.15A 250V。
TVR10621V壓敏電阻特寫，用于輸入過壓保護。
NTC浪湧抑制電阻用于抑制上電浪湧電流。
安規X電容特寫。
共模電感特寫，用于濾除EMI幹擾。
UG3KB80T整流橋特寫。
高壓濾波電解電容來自冠坤，規格為400V 82μF。
主要晶片供電電容也是來自冠坤，規格為50V 5.6μF。
開關電源PWM控制器特寫，昂寶OB2362，是一顆高性能自适應多模式反激控制器，支援CCM和QR工作模式。
初級開關MOS管采用AOS萬代AOTF10N65，NMOS管，耐壓650V，采用TO-220F封裝。
色環電阻特寫。
變壓器特寫。
EL 817光耦，用于輸出電壓回報。
藍色Y電容特寫。
輸出端一覽，設有整流肖特基二極管、濾波電容、濾波電感等器件，導線套有膠套保護。
肖特基二極管特寫，絲印30T120CT。
輸出濾波電解電容也是來自冠坤，規格為25V 680μF。
輸出濾波電感特寫。
陶瓷電容特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
LG這款40W電源擴充卡支援100-240V寬範圍電壓輸入，并且通過了CCC、CP、CE、KC、PSE、GS、NOM、EAC、UL等多國/地區安規認證，産品品質可靠，另外也展現了歐陸通在電源領域有着不錯的實力。
充電頭網通過拆解了解到，電源子產品覆寫金屬散熱闆，此外還為整流橋、初級開關MOS管、整流管配有專門的散熱片，并使用螺絲固定散熱。采用肖特基二極管進行整流輸出，濾波電容均來自冠坤。整體來看，這款電源從内到外都充滿了傳統筆電擴充卡氣息。
