EIGRP不等價負載均衡

不等價負載簡單介紹：

所謂不等價負載均衡指的是，到達目的地有多條路徑，但是每條路徑開銷都不一樣。并且能夠保證在eigrp拓撲表中有路由條目。在路由表中隻出現最有條目。

簡單實驗：

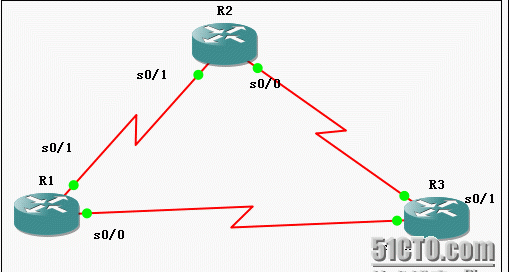

實驗拓撲圖

實驗簡單配置過程。

一、在實驗之前，先把拓撲圖搭建完成；基本鍊路聯通。下面是基本配置。

R1：

interface Loopback0

ip address 172.16.11.1 255.255.255.0

interface Serial0/0

ip address 172.16.13.1 255.255.255.0

delay 100000

clock rate 64000

interface Serial0/1

ip address 172.16.12.1 255.255.255.0

R2：

ip address 172.16.23.2 255.255.255.0

ip address 172.16.12.2 255.255.255.0

R3：

ip address 172.16.33.1 255.255.255.0

ip address 172.16.13.3 255.255.255.0

ip address 172.16.23.3 255.255.255.0

二、接着在每台路由器上啟用EIGRP協定。

router eigrp 110

network 172.16.11.0 0.0.0.255

network 172.16.12.0 0.0.0.255

network 172.16.13.0 0.0.0.255

no auto-summary-----在通告網段之前，先把自動彙總關閉。預設情況下，自動彙總是自動開啟的。

network 172.16.23.0 0.0.0.255

no auto-summary

network 172.16.33.0 0.0.0.255

三、基本鍊路鍊通之後，去檢視下配置路由協定。這個時候不難發現，處于等價負載均衡的模式。

R1#show ip route

    172.16.0.0/24 is subnetted, 5 subnets

D       172.16.33.0 [90/2172416] via 172.16.13.3, 03:14:40, Serial0/0

D       172.16.23.0 [90/2681856] via 172.16.13.3, 03:14:40, Serial0/0

                 [90/2681856] via 172.16.12.2, 03:14:40, Serial0/1

(在這裡我可以很好的發現，去往23網段的路徑有兩條。并且開銷都是一樣的。)

C       172.16.12.0 is directly connected, Serial0/1

C       172.16.13.0 is directly connected, Serial0/0

C       172.16.11.0 is directly connected, Loopback0

四、為了使得去往23網段的R2路徑成為可行繼任者，接下來進行配置R1的路徑成本。

R1(config)#interface s0/0

R1(config-if)#delay 1000000

(在去往R3的出接口上進行配置路徑成本。使得R2能夠成為可行繼任者。（路徑成本是在接口上進行配置）

五、現在再次去檢視路由表的時候，這個時候。你可以發現路由表中隻出現一條去往23網段的路由條目。（這個時候你是不是會懷疑，為什麼變成一條了。但事實上并沒有消失，隻是因為不是最有路由，沒有放在路由表中。但并不代表不存在，在拓撲表中能夠發現。)

D       172.16.33.0 [90/2809856] via 172.16.12.2, 03:28:31, Serial0/1

D       172.16.23.0  [90/2681856] via 172.16.12.2, 03:28:31, Serial0/1

去檢視拓撲表：

R1#show ip eigrp topology

IP-EIGRP Topology Table for AS(110)/ID(172.16.11.1)

P 172.16.33.0/24, 1 successors, FD is 2809856

       via 172.16.12.2 (2809856/2297856), Serial0/1

       via 172.16.13.3 (27385856/128256), Serial0/0

P 172.16.23.0/24, 1 successors, FD is 2681856

       via 172.16.12.2 (2681856/2169856), Serial0/1

       via 172.16.13.3 (27769856/2169856), Serial0/0

P 172.16.12.0/24, 1 successors, FD is 2169856

       via Connected, Serial0/1

P 172.16.13.0/24, 1 successors, FD is 27257856

       via Connected, Serial0/0

P 172.16.11.0/24, 1 successors, FD is 128256

       via Connected, Loopback0

六、為了實作在不等價負載均衡，接着去路由協定裡面去配置variance值。這樣就能夠實作不等價負載均衡。

R1(config)#router eigrp 110

R1(config-router)#variance 20

此外，在接口上進行修改延長。

R1(config)#interface serial 0

七、現在再次去檢視路由表，這個時候就能發現在路由表中有兩條去往同一目的地的又有條目。但是他們的開銷卻是不同的。

D       172.16.33.0 [90/27385856] via 172.16.13.3, 03:44:57, Serial0/0

                   [90/2809856] via 172.16.12.2, 03:44:57, Serial0/1

D       172.16.23.0 [90/27769856] via 172.16.13.3, 03:44:57, Serial0/0

                   [90/2681856] via 172.16.12.2, 03:44:57, Serial0/1
