路由實驗、子網劃分及子網路遮罩
128063697 網絡工程系學習讨論群，非誠勿擾，給網絡人提供學習交流的平台，希望你的加入給能解決他人的困惑，讓高手雲集于此，互相學習借鑒。
企業模拟實驗
利用軟體Cisco Packet Tracer

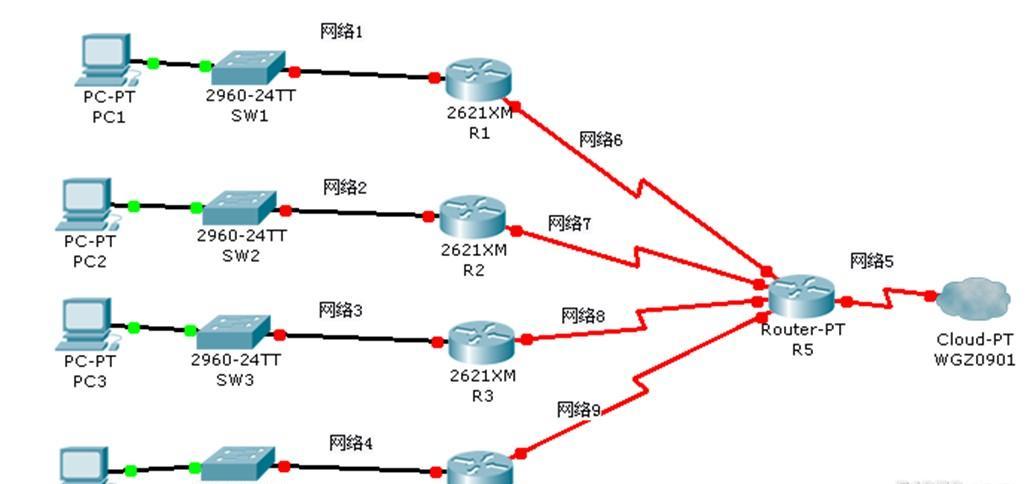

某企業申請了一個C類位址219.133.46.0 如圖，每個子網不超過25台主機，其中網絡1—5是企業分部或總部的區域網路，網絡6—9 是起互聯作用的廣域網。
我們首先我們開始劃分子網，因為一個C類位址219.133.46.0最多隻有254個位址，由于分為了幾個網絡，避免位址的浪費和沖突，是以我們要進行子網的劃分。
219.133.46.0進行子網我們可以劃分為
000 00001 219.133.46.1--219.133.46.30
001 00001 219.133.46.33--219.133.46.62
010 00001 219.133.46.65--219.133.46.94
011 00001 219.133.46.97--219.133.46.126
100 00001 219.133.46.129--216.133.46.158
101 00001 219.133.46.161--216.133.46.190
110 00001 219.133.46.193--216.133.46.222
111 00001 219.133.46.225--216.133.46.254
255.255.255.224/27
還是不夠9個網絡的。我們從中提出幾個網絡用來配置設定1—5的網絡
配置設定好之後 ，我們要再拿個網絡段再進行劃分，以符合要求
用這個位址進行再劃分
219.133.46.193--216.133.46.222
我們再借三位，可以得出下列的位址，由于6—9隻需要兩個位址就可以了，也不會浪費位址
219.133.46.197--46.198
219.133.46.201--46.202
219.133.46.205--46.206
219.133.46.209--46.210
219.133.46.213--46.214
219.133.46.217--46.218
219.133.46.221--46.222
這時的子網路遮罩就為255.255.255.252/30
下面我們進行詳細的配置，以及使他們能互相連通。下圖為我們配置的
（受文本限制，看不清的可以放大點）
這已經是很詳細的配置描述的了。應該可以看的明白的。
位址網絡等我們都劃分好了以後，怎麼讓他們能ping通呢？下面我就ping通的問題來探讨一下，由于我也是初次嘗試 是以，浪費了很大的周折才全部ping的通啊
這是主機不能到達，還有就是下面的圖例
我們要解決的就是讓他們可以ping通，怎麼做呢，這就是關鍵點了，如果不懂Cisco得指令的話 就用直接添加的方式。配置它們的靜态路由，也就是下一跳。
現在我們用主機6 ping 主機0 他們不是同一個網絡的，是以，我們要把它們進行靜态路由的配置，就在對話框中，來添加吧，指令簡單點，怕有些剛接觸的不明白。
路由器3和路由器4相連的接口位址為
路由位址為219.133.46.209—219.133.46.210
子網路遮罩為255.255.255.252
我們可以得知它們是一個網絡中的，而路由器3與交換機相連的IP是
219.133.46.129--219.133.46.158 子網路遮罩為255.255.255.224，它們是另一個網絡的。
這樣我們就可以添加了，再下面對話框中
為什麼是219.133.46.32 而不是219.133.46.33，因為它們不是同一網絡中的，這就要我們算出主機位，應該都會算，取它們邏輯“與”運算。之後大家會發現，主機位就是每個網絡範圍中，IP最小的減去1 就是主機位了。Next hop是到那個路由的端口，mask 是子網路遮罩 ，network是想到那個網絡中，之後再主機0中同樣寫上主機6 所在的網絡中的主機位，為下圖
最主要的是中間一個，要把兩個都要添加進去。然後ping一下
這樣就可以了，下面我們要讓整個網絡可以連通，下面主要就是截圖的方式，已讓大家看的清楚點。
路由器0的配置
路由器1的配置
路由器2的配置
路由器3的配置
路由器4的配置
下面進行ping 用以檢測，看我們都能ping 通了 。
大功告成，都可以通了。
實驗到此結束，此實驗是在我的好友羅子的幫助下得以成功完成，謝謝他對我的幫助。
