實驗十二 配置HSRP

實驗目的

1. 二台核心交換機相連，配置HSRP和VLAN負載均衡

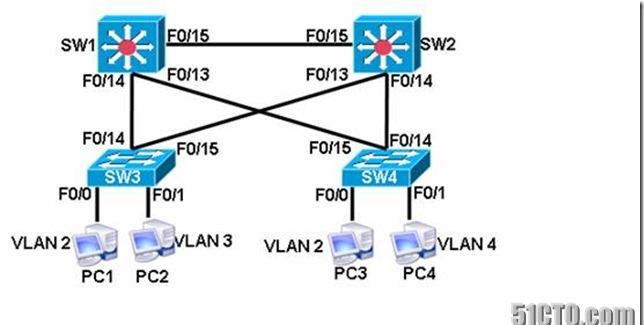

實驗拓撲

實驗分析

1. 交換機之間的接口全部為Trunk模式

2. 在SW1和SW2上配置HSRP，活躍交換機優先級為150，備份交換機優先級為100。

3. 在SW1交換機上配置VLAN接口IP位址：

VLAN2接口的IP位址：192.168.2.1/24

VLAN2接口的IP位址：192.168.3.1/24

VLAN2接口的IP位址：192.168.4.1/24

4. 在SW2交換機上配置VLAN接口IP位址：

VLAN2接口的IP位址：192.168.2.2/24

VLAN2接口的IP位址：192.168.3.2/24

VLAN2接口的IP位址：192.168.4.2/24

PC的IP位址及網關如下：

PC1的IP位址：192.168.2.10/24，網關為192.168.2.254/24

PC2的IP位址：192.168.3.10/24，網關為192.168.3.254/24

PC3的IP位址：192.168.2.11/24，網關為192.168.2.254/24

PC4的IP位址：192.168.4.10/24，網關為192.168.4.254/24

實驗步驟
