大多數示波器上都有個FFT功能，也叫快速傅立葉變換，但很多人不了解這個功能是做什麼用的，百度以後又會遇到各種各樣的高數公式，看的一頭霧水，遂而放棄這塊知識。
我們來看百度百科的解釋：
FFT，即為快速傅氏變換，是離散傅氏變換的快速算法，它是根據離散傅氏變換的奇、偶、虛、實等特性，對離散傅立葉變換的算法進行改進獲得的。
這一看，頭都大了。
今天我們就帶大家簡單的了解下什麼是傅裡葉變換以及它的功能作用。
本文不會涉及任何數學公式，目的隻在讓大家能了解傅裡葉變換表達的是什麼，至于怎麼來的，我們不管。
了解傅立葉變換基本原理：
傅立葉變換認為，任何複雜的信号都是由多個正餘弦波疊加而來的。
比如這個紅色信号，我們就可以看作是多個藍色正餘弦波在垂直向量上的疊加。
大家都知道秤和砝碼吧？我們要量物品的重量，就可以用一個一個砝碼來标稱。這裡，這一個個藍色的正餘弦波就是砝碼，這個紅色的信号就是被測物品。傅立葉變換，就是這杆秤。
通過傅立葉變換，我們可以把這一個個看不見的藍色信号給抓出來。
再比如，光也是一種波，自然光也是由不同顔色的光疊加而成的。通過傅立葉變換，可以把不同頻率的光從自然光中給區分出來。
還有，假設你處在一個嘈雜的環境中，各種各樣的聲音一起進入你的耳朵，這個嘈雜的聲音的聲波實際也就是由環境中各種各樣聲音的聲波組合起來的。通過傅立葉變換，可以把不同頻率的聲音從嘈雜聲中給區分出來。
了解頻域：
我們活在這個世界，對周圍萬物的感受，可以說都是在時間軸上的感受。聽音樂、畫畫、跳舞，看着你的孩子一天天長高，觀察股市的變化等等，都是建立在時間上變化的，世間萬物都随時間不停變化。以時間為參考系去看待這個世界，我們就叫它時域分析。示波器上的信号亦是如此，電壓大小随時間變化。這就是時域。
那麼，什麼是頻域呢？顧名思義，頻域就是以頻率作為參考系去觀察的世界。
還記得這個圖不?
這裡，每個被分出來的藍色信号都有不同的頻率，每個信号有不同的電壓值。如果我們把這些信号的頻率作為X軸，電壓值作為Y軸，就會是下面這樣：
這個圖，就是FFT後我們看到的圖。這就是頻域。
我們上面所學全部彙成一個圖，就是下面這樣：
示波器實操測量：

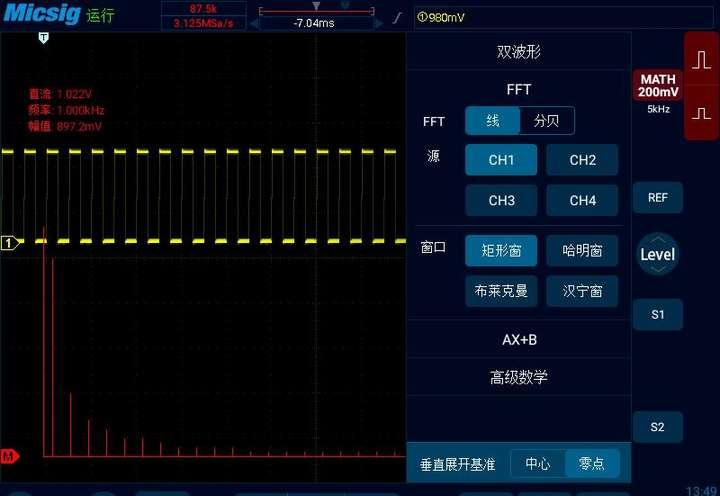

下面這個信号是示波器的校準方波信号，我們打開FFT功能可以看到這個信号的頻譜圖。
此時，橫坐标的時基變成了“頻基”，示波器橫坐标上一格代表10KHz
縱坐标依然還是代表電壓值。
我們打開光标，通過微調，将X1調至0Hz，Y1調至0V，然後我們就可以通過移動X2和Y2來知道某個信号的頻率和電壓值了。也許你會奇怪，第一條直線0Hz是什麼？其實那個就是信号中的直流成分，直流信号的頻率是0Hz。我們将通道的耦合方式改成交流，濾除直流信号，你就會發現第一條的直線消失了。
FFT快速傅立葉變換的作用：
FFT就是分析信号的頻譜，在實體學、電子類學科、數論、組合數學、信号處理、機率論、統計學、密碼學、聲學、光學、海洋學、結構動力學等領域都有着廣泛的應用。
我們比較熟悉的廣播和電視，都需要調頻道來觀看聆聽不同的節目。而頻道，就是頻率的通道，不同的頻道就是将不同的頻率作為一個通道來進行資訊傳輸。
示波器的頻域分析，在電源調試中也可以起到加速調試程序的作用。在計算機中，圖像、檔案的壓縮也有用到傅立葉變換的計算。我們常用的PS軟體裡也有很多工具運用到了傅立葉變換的算法。
再比如從某條曲線中去除一些特定的頻率成分，也就是濾波，是信号進行中十分重要的概念，也隻有在頻域才能輕松的做到。我們用的降噪耳機，就是将外界嘈雜聲音的頻率過濾掉的原理。
