IBM MR10i陣列卡配置Raid0/Raid1/Raid5（轉）

RAID5配置：

其實RAID0/RAID1都基本一緻，隻是選擇的類型不同。

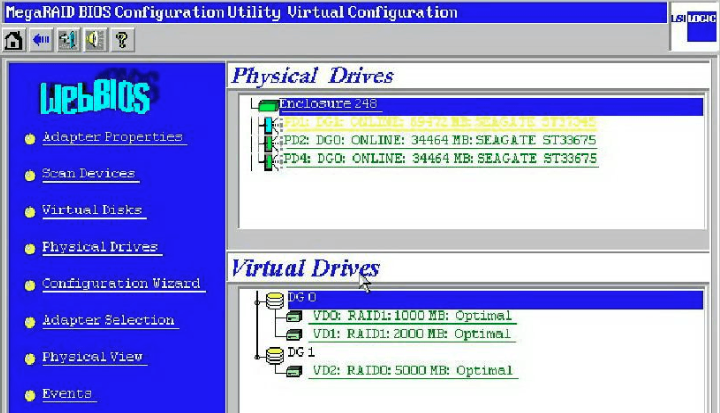

1. 開機看到ctrl+h的提示按下相應的鍵，等ServerRaid 10-i卡初始化完成則進入WebBIOS

配置界面：

左側的選項分别為：

• a. Adapter Properties：檢視擴充卡的屬性等相關資訊
• b. Scan Devices：重新掃描實體，邏輯裝置
• c. Virtual Disks：配置虛拟磁盤，選擇此選項可以配置，修改，删除虛拟磁盤
• d. Physical Drives：配置實體磁盤，選擇此選項可以檢視實體盤狀态，配置熱備份
• e. Configuraiton Wizard：配置向導，選擇此選項可以建立，清除，添加配置資訊
• f. Adapter Selection：選擇擴充卡
• g. Physical View：切換實體/邏輯視圖
• h. Events：檢視擴充卡的事件日志
• i. Exit：退出WebBIOS配置工具
• 2. WebBIOS配置工具菜單欄：

配置陣列：

1. 選擇WebBIOS左側菜單“Configuration Wizard”選項，出現上面的界面

• a. Clear Configuration：清除現有的配置
• b. New Configuration：清除原有的配置，建立新的配置
• c. Add Configuration：保留原有的配置，添加新的配置到擴充卡中

2.選擇Add Configuration，按Next，會出現3個選項：

• a.Custom Configuration：手動配置
• b.Auto Configuraton with Redundancy：自動建立RAID1或者RAID5，提供資料的備援
• c.Auto Configuration without Redundancy：自動建立沒有資料備援的RAID0

3.選擇手動配置後，将出現如下界面（硬碟數量根據實際情況有所不同）：

按住ctrl點選多塊硬碟，選擇”Accept DG”将硬碟添加到同一Disk Groups中

兩塊硬碟做RAID1，三塊以上硬碟做RAID5

4.選擇Next進入詳細的陣列配置：

需要修改的選項：

RAID Level：選擇RAID5

Strip Size：根據應用類型選擇，條帶大将提供比較高的讀性能，如果您的應用經常讀取随機小塊資料，建議将strip size調小

Select Size：建立的邏輯盤的大小

其他選項接受預設設定即可。

附件：IBM MR10系列陣列卡詳細配置教程

連結:https://pan.baidu.com/s/14wNNLvDB_F7dkdUZ0Juu8A  密碼:cghw
