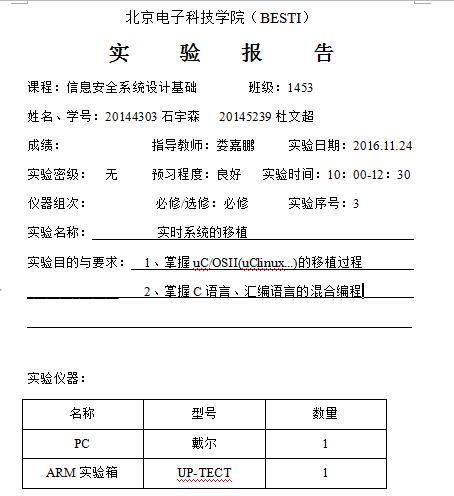

20144303 20145239 實驗三

實驗内容

1、首先連接配接好實驗箱電源，用序列槽線、并口線、網線、連接配接實驗箱和主機

2、安裝ADS并破解

安裝檔案在00-ads1.2目錄下，破解方法在00-ads1.2\Crack目錄下

3、安裝GIVEIO驅動(安裝檔案在01-GIVEIO目錄下)

把整個GIVEIO目錄拷貝到C:\WINDOWS下，并把該目錄下的giveio.sys檔案拷貝到c:/windows/system32/drivers下。

在控制台裡，選新增硬體>下一步>選－是我已經連接配接了此硬體>下一步>選中－添加新的硬體裝置>下一步>選中安裝我手動從清單選擇的硬體>下一步>選擇－顯示所有裝置>選擇－從磁盤安裝-浏覽，指定驅動為C:\WINDOWS\GIVEIO\giveio.inf檔案，點選确定，安裝好驅動

4、安裝JTAG驅動（安裝檔案在02-UArmJtag2.0目錄下）

5、配置超級終端：波特率為 115200，資料位 8，無奇偶校驗，停止位 1，無資料流控制

6、運作ADS1.2內建開發環境

7、點選File-->open ，選擇exp3.zip\exp3\04-Test下的Exp11，點選打開

8、選擇需要編譯的檔案，在src、lib、startup、init的檔案夾前點空白位置選中

9、删除代碼檔案夾下的Exp11.Data檔案夾，然後點選make進行編譯。會出現警告

10、開啟Uarmjtag，初始化配置選擇ARM9。然後打開超級終端，重新開機實驗箱，按任意鍵進入vivi狀态

11、點選debug，然後點選options，點選configure target。在彈出的對話框中點configure。将Name設定為ARM Etherent driver，configure設定為127.0.0.1。然後點選ADP，點選确定

12、然後在點選options、configure target，點選ADP、确定。然後再次點選debug。

13、點選RUN按鈕，實驗箱中會出現繪圖。

實驗中，在第一次點debug後加載不成功。按照實驗指導書上要求，将JTag驅動解除安裝了重新安裝之後問題就得到了解決。

本次實驗比較順利，沒有遇到什麼比較大的問題，隻要按照指導書上的要求，認真的完成每一步操作，不要漏掉任何細節，實驗就能成功。
