**GitHub位址：
Step1~3: https://github.com/Aria-K-Alethia/SE-Sudoku-Pair
Step4: https://github.com/Aria-K-Alethia/SE-Sudoku-Pair/tree/dev-combine
Step5: https://github.com/Aria-K-Alethia/SE-Sudoku-Pair/tree/dev-product （使用者體驗測試請使用此版本）
**
接口設計說明
我們将求解與生成的功能封裝為dll檔案，隻給出頭檔案供使用者參考，而不提供具體實作細節。這樣的封裝有效避免了使用者誤操作導緻的功能性問題，減輕使用者負擔。
計算子產品接口的設計與實作過程
我們主要的算法邏輯都集中在
Sudoku
這個類當中。
- 數獨求解的部分我們使用回溯的思想進行解決。回溯方法
traceBackSolve()
i
j
traceBackSolve()
solve()
traceBackSolve()
- 在生成數獨接口
generate(int number, int lower, int upper, bool unique, int result[][])
generateCompleteN()
number
digHoles()
solve()
- 第二個生成數獨接口二
generate(int number, int mode, int result[][LEN*LEN])
generate()
mode
up
down
generate()

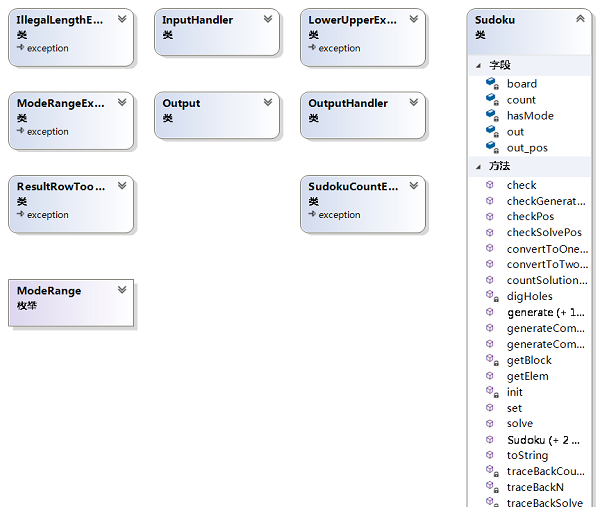

UML圖
計算子產品接口部分的性能改進
參數-c
下圖展示了生成1000000個完整數獨的性能分析
由于這次繼承了我上次的代碼，是以代碼本身已經被優化過。
5.272秒，幾乎所有的時間都花費在回溯遞歸上，速度已經可以接受。
一個可能的優化是在判斷重複的時候使用位操作。
參數-s
下圖展示了解1000個數獨時候的性能分析：
首先注意到checksolve花費較長時間，這個函數原來使用了3×9的時間來判斷，注意到這個方法的下界是1×9，遂更改了實作方式：
int row, col;
row = getBlock(i);
col = getBlock(j);
for (int a = 1; a <= LEN; ++a) {
if ((board[i][a] == k + '0') || (board[a][j] == k + '0')
|| (board[row + ((a - 1) / 3)][col + ((a - 1) % 3)] == k + '0'))
return false;
}
不過，這是常數級别的優化，是以效果很差，改進之後再次性能分析發現效果微弱。
一個可能的改進是使用bitmap來優化。
參數-n
直接在-u模式下測試，由于當r的參數的值變大的時候生成10000個解的時間幾乎不可接受，是以選擇較低的數值，下圖是指令-n 10000 -r 25~55的效能分析：
24秒
熱路徑主要集中于solve函數，判斷原因還是由于遞歸時造成的指數級增長的函數調用，在不更改現有結構的情況下已經很難改進。
改進效能花費了30分鐘。
契約式程式設計的優缺點
-
優點：
使用者和被調用者地位平等，雙方必須彼此履行義務，才可以行駛權利。調用者必須提供正确的參數，被調用者必須保證正确的結果和調用者要求的不變性。雙方都有必須履行的義務，也有使用的權利，這樣就保證了雙方代碼的品質，提高了軟體工程的效率和品質。
-
缺點：
對于程式語言有一定的要求，契約式程式設計需要一種機制來驗證契約的成立與否；契約式程式設計并未被标準化，是以項目之間的定義和修改各不一樣，給代碼造成很大混亂。
計算子產品部分單元測試展示
solve()方法
測試思路：給出一個題目，和答案對比。
ret = sudoku.solve(puzzle, temp);
Assert::AreEqual(ret, true);
for (int i = 0; i < 81; ++i) {
Assert::AreEqual(temp[i], solution[i]);
}
generate()方法
測試思路：對-r指令，首先在生成之後用solve函數測試是否可解，然後計算遊戲中的空的個數，判斷是否滿足要求；對-u指令，在-r的基礎之上用回溯法求出解的個數，如果個數大于1，則出錯，測試-m的時候也是類似的方式。
下面是測試-n 10 -r lower~upper -u 的部分代碼：
sudoku.generate(10, lower, upper, true, result);
for (int i = 0; i < number; ++i) {
Assert::AreEqual(sudoku.solve(result[i], solution), true);
int solutionNumber = sudoku.countSolutionNumber(result[i], 2);
Assert::AreEqual(solutionNumber, 1);
int count = 0;
for (int j = 0; j < 81; ++j) {
if (result[i][j] == 0) count++;
}
Assert::AreEqual(count <= upper && count >= lower, true);
}
測試異常
測試思路：設定一個bool型變量exceptionThrown（初始值為false）以及異常的條件，隻要catch到異常，就将exceptionThrown設定為true，然後進行斷言。
下面是測試SudokuCountException的代碼：
bool exceptionThrown = false;
try { // Test first SudokuCountException
sudoku.generate(-1, 1, result);
}
catch (SudokuCountException& e) {
exceptionThrown = true;
e.what();
}
Assert::IsTrue(exceptionThrown);
這裡generate方法生成的數獨個數不能是負數，是以會抛出異常。
測試輸入參數的分析
測試思路：用strcpy_s初始化argv，設定argc，然後進行調用相關方法進行分析和斷言。
下面是測試指令-n 1000 -m 2的代碼：
InputHandler* input;
strcpy_s(argv[3], length, "-n");
strcpy_s(argv[4], length, "1000");
strcpy_s(argv[1], length, "-m");
strcpy_s(argv[2], length, "2");
argc = 5;
input = new InputHandler(argc, argv);
input->analyze();
Assert::AreEqual(input->getMode(), 'n');
Assert::AreEqual(input->getNumber(), 1000);
Assert::AreEqual(input->getHardness(), 2);
delete input;
這裡打亂了參數的順序，其他參數的組合也是用類似的方法來測試的。
參數解析魯棒性測試
我們的program中，參數錯誤的情況下會直接報錯然後退出，同時輸入分析在完成之後一般不會改變，是以我們直接在控制台中進行了測試，主要看是否有相應的輸出，錯誤種類參看下圖：
| Error Code | 異常說明 | 錯誤提示 |
|---|---|---|
| 1 | 參數數量不正确 | bad number of parameters. |
| 2 | 參數模式錯誤 | bad instruction.expect -c or -s or -n |
| 3 | -c指令的數字範圍錯誤 | bad number of instruction -c |
| 4 | -s指令找不到檔案 | bad file name |
| 5 | -s指令的puzzle.txt中的數獨格式錯誤 | bad file format |
| 6 | -s指令的puzzle.txt中的數獨不可解 | bad file can not solve the sudoku |
| 9 | -r指令後的數字範圍有錯誤 | the range of -r must in [20,55] |
| 10 | -m指令後的模式有錯誤 | the range of -m must be 1,2 or 3 |
| 11 | 11 -m指令與-u或-r指令同時出現 | -u or -r can not be used with -m |
| 12 | c指令的參數範圍錯誤 | the number of -c must in [1,1000000] |
| 13 | -n指令的參數範圍錯誤 | the number of -n must in [1,10000] |
| 14 | -n指令的參數類型錯誤 | the parameter of -n must be a integer |
| 18 | -n不能單獨使用 | parameter -n cann't be used without other parameters |
其中code不連續是因為有的code替換成了exception。
一些測試情景可以參考下圖：
單元測試覆寫率分析
總的覆寫率約為94%
沒有測到的代碼主要是Output相關的代碼，已經在7.5節進行了說明。
異常處理說明
-
SudokuCountException
generate()
number
超出1~10000範圍的異常
單元測試：
int result[1][81]; bool exceptionThrown = false; try { // Test first SudokuCountException sudoku.generate(-1, 1, result); } catch (SudokuCountException& e) { exceptionThrown = true; e.what(); } Assert::IsTrue(exceptionThrown); -
LowerUpperException
generate()
lower
upper
//test LowerUpperException,case 1 exceptionThrown = false; try { sudoku.generate(1, 1, 50, true, result); } catch (LowerUpperException& e) { exceptionThrown = true; e.what(); } Assert::IsTrue(exceptionThrown); //test LowerUpperException,case 2 exceptionThrown = false; try { sudoku.generate(1, 20, 56, true, result); } catch (LowerUpperException& e) { exceptionThrown = true; e.what(); } Assert::IsTrue(exceptionThrown); //test LowerUpperException,case 3 exceptionThrown = false; try { sudoku.generate(1, 50, 1, true, result); } catch (LowerUpperException& e) { exceptionThrown = true; e.what(); } Assert::IsTrue(exceptionThrown); -
ModeRangeException
generate()
//test ModeRangeException exceptionThrown = false; try { sudoku.generate(1, -1, result); } catch (ModeRangeException& e) { exceptionThrown = true; e.what(); } Assert::IsTrue(exceptionThrown);
界面詳細設計
風格：
-
界面風格采用QSS檔案統一修改。QSS代碼改自csdn部落格作者一去、二三裡的黑色炫酷風格。
基本風格見下圖
- Hint按鈕風格：
QPushButton#blueButton {
color: white;
}
QPushButton#blueButton:enabled {
background: rgb(0, 165, 235);
color: white;
}
QPushButton#blueButton:!enabled {
background: gray;
color: rgb(200, 200, 200);
}
QPushButton#blueButton:enabled:hover {
background: rgb(0, 180, 255);
}
QPushButton#blueButton:enabled:pressed {
background: rgb(0, 140, 215);
}
- 數獨棋盤單元格風格（普通格、角落格、宮邊緣格）：
QPushButton#puzzleButton {
border-width: 1px;
border-style: solid;
border-radius: 0;
}
QPushButton#puzzleButtonTLCorner {
border-radius: 0;
border-top-left-radius: 4px;
border-width: 1px;
border-style: solid;
}
QPushButton#puzzleButtonTRCorner {
border-radius: 0;
border-top-right-radius: 4px;
border-width: 1px;
border-style: solid;
}
QPushButton#puzzleButtonBLCorner {
border-radius: 0;
border-bottom-left-radius: 4px;
border-width: 1px;
border-style: solid;
}
QPushButton#puzzleButtonBRCorner {
border-radius: 0;
border-bottom-right-radius: 4px;
border-width: 1px;
border-style: solid;
}
QPushButton#puzzleButtonRE {
border-radius: 0;
border-width: 1px;
border-right-width: 3px;
border-style: solid;
}
QPushButton#puzzleButtonBE {
border-radius: 0;
border-width: 1px;
border-bottom-width: 3px;
border-style: solid;
}
QPushButton#puzzleButtonBRE {
border-radius: 0;
border-width: 1px;
border-right-width:3px;
border-bottom-width: 3px;
border-style: solid;
}
小結：界面風格不是我們在設計UI時最早考慮的部分，本來打算風格隻進行簡單修改，隻用setStyleSheet()方法來設計界面風格。不過後來發現自帶的界面實在太醜，于是決定借鑒已有的風格，針對項目要求進行調整，最終效果還算不錯。
布局
- 布局設計采用純代碼的設計，使用Layout進行對齊。
-
歡迎、幫助與選擇難度界面統一使用QVBoxLayout對控件進行對齊
效果見下圖
-
遊戲界面采用Layout嵌套Layout的形式進行布局管理。我們先設計了一個mainLayout作為最外層Layout,将其他Layout豎直放入mainLayout。
其他Layout見下圖
- 為保持數獨棋盤排列的緊密，在棋盤周圍加了spacer把棋盤上的格子擠壓到一起，且能保持形狀。
- 為保證比例的美觀，遊戲窗體被強制固定，無法進行縮小與放大。
小結： 設計布局過程有些小曲折，一開始由于沒有經驗，不知道該如何用代碼該出想要的布局效果，也想過不使用代碼修改布局，直接在界面上拖拽。但考慮到代碼的靈活性，還是決定使用代碼，放棄了拖拽設計（下次有機會做UI，希望嘗試下拖拽設計和代碼設計結合的形式）。好在有部落格和Qt官方文檔的支援，還是成功學會了Qt的布局設計，做出了目前這個效果。
界面子產品與計算子產品的對接
主要在開始新遊戲的時候使用，首先用generate中生成數獨遊戲，然後再轉換成QString顯示在界面的button上，部分代碼如下：
int result[10][LEN*LEN];
sudoku->generate(10, degOfDifficulty, result);
QString temp;
QString vac("");
for (int i = 0; i < LEN; ++i) {
for (int j = 0; j < LEN; ++j) {
if (result[target][i*LEN + j] == 0) {
tableClickable[i][j] = true;
puzzleButtons[i][j]->setText(vac);
puzzleButtons[i][j]->setEnabled(true);
puzzleButtons[i][j]->setCheckable(true); // Able to be checked
}
else {
tableClickable[i][j] = false;
puzzleButtons[i][j]->setText(temp.setNum(result[target][i*LEN + j]));
puzzleButtons[i][j]->setEnabled(false); // Unable to be editted
}
}
}
對于已經有數字的位置，則設定按鈕不可用，一個樣例的盤面如下：
主要用在提示功能上，首先判斷是否可解，如果可解則在相應的位置上給出提示，不可解則給出相應的提示，部分代碼如下：
if (sudoku->solve(board, solution)) {
puzzleButtons[currentX][currentY]->setText(QString::number(solution[currentX*LEN + currentY]));
puzzleButtons[currentX][currentY]->setChecked(false); // Set button unchecked
checkGame();
} else {
QMessageBox::information(this, tr("Bad Sudoku"), tr("Can not give a hint.The current Sudoku\
is not valid\nPlease check the row,rolumn or 3x3 block to correct it."));
}
描述結對的過程
我們結對的過程總體來說算是不錯的，成功完成了基本功能要求與附加的Step4、Step5。我們的大部分工作在國慶期間完成，那段時間嚴格遵守結對程式設計規範，一人敲代碼，另一人在一旁幫助稽核代碼與提供思路，每一小時進行工作交換，每次交換都把代碼push到Github上，記錄這一步工作的結果。我們用了三天時間實作了邏輯部分的完善與測試，并搭建起了UI的三個頁面架構，總體效率還算不錯。期間也遇到過找不着源頭的bug，費了我們不少時間，不過好在是兩個人合力查資料、想辦法，最終還是解決了問題。國慶過後由于兩人的時間不太能湊得上，我們便将工作分工，一人主攻功能，一人主攻界面，一步步推進項目并達到預期目标。
以下為我們二人結對程式設計時的照片。
結對程式設計的優缺點以及兩人各自優缺點
結對程式設計優缺點
-
- 互相幫助，互相教對方，可能得到能力上的互補。
- 實時複審，增強代碼品質，并有效的減少bug。
- 降低學習成本。一邊程式設計，一邊共享知識和經驗，有效地在實踐中進行學習。
- 共同讨論，可能更快更有效地解決問題
-
- 對于有不同習慣的程式設計人員，可以在起工作會産生麻煩。
- 需要精力高度集中，容易産生疲勞。
- 不合适的溝通會導緻團隊的不和諧，降低效率。
- 結對程式設計可能出現思維趨同，導緻有些bug久久找不出來。
- 若對工作領域十分熟悉，結對程式設計可能會降低效率。
隊員優缺點
- 15061119
-
1.極高的編碼效率
2.專注于解決每個問題
3.充滿責任心與工作熱情
- 1.編碼風格不太統一
-
- 15061104
-
1.能了解支援partner
2.能力較強
3.解決了我一直苦惱的設計問題
- 1.某種程度上，欠缺一些積極性
-
跨組合作出現的問題
合作小組學号：
15061111
15061129
問題1：dll生成的環境不同
-
問題描述
我們組的dll在64位下生成，而合作小組的是在32位下生成的，這樣導緻子產品不可調用。
-
解決方案
重新生成了64位的dll，問題解決。
問題2：接口名不同
- 我們合作小組的接口為：
SODUCORE_API void generate_m(int number, int mode, int **result);
SODUCORE_API void generate_r(int number, int lower, int upper, bool unique, int **result);
SODUCORE_API bool solve_s(int *puzzle, int *solution);
而我們自己的接口為：
void generate(int number, int lower, int upper, bool unique, int result[][LEN*LEN]);
void generate(int number, int mode, int result[][LEN*LEN]);
bool solve(int puzzle[], int solution[]);
這就導緻改變計算子產品之後需要改名字。
- 把相應接口的名稱更換即可
問題3：參數規格不同
- 注意到在13.2.2的雙方的接口中，我們組定義result位二維數組，而合作小組定義為二維指針，這就導緻參數錯誤。
- 将result轉換位二維指針即可。
軟體釋出階段
- 使用者回報
- 發現一個排名系統的bug
- 每次填入一個數字，想要立即修改得再次點選空格
- Readme未添加支援的平台
-
- 已更新軟體，修複了bug
- 将每次填入數字就彈起空格，改為使用者點其他空格時彈起空格
- Readme中添加平台說明與運作說明
PSP表格
| PSP2.1 | Personal Software Process Stages | 預估耗時（分鐘） | 實際耗時（分鐘） |
|---|---|---|---|
| Planning | 計劃 | ||
| ・ Estimate | ・ 估計這個任務需要多少時間 | ||
| Development | 開發 | 2170 | 3740 |
| ・ Analysis | ・ 需求分析 (包括學習新技術) | 360 | 480 |
| ・ Design Spec | ・ 生成設計文檔 | 30 | 20 |
| ・ Design Review | ・ 設計複審 (和同僚稽核設計文檔) | ||
| ・ Coding Standard | ・ 代碼規範 (為目前的開發制定合适的規範) | ||
| ・ Design | ・ 具體設計 | 120 | |
| ・ Coding | ・ 具體編碼 | 1200 | 2700 |
| ・ Code Review | ・ 代碼複審 | 240 | 180 |
| ・ Test | ・ 測試（自我測試，修改代碼，送出修改） | 300 | |
| Reporting | 報告 | 130 | 190 |
| ・ Test Report | ・ 測試報告 | ||
| ・ Size Measurement | ・ 計算工作量 | ||
| ・ Postmortem & Process Improvement Plan | ・ 事後總結, 并提出過程改進計劃 | ||
| 合計 | 2305 | 3935 |
