Kubernetes Scheduler 的作用是根據特定的排程算法将 pod 排程到指定的工作節點（Node）上，這一過程也叫綁定（bind）。本文将對 Scheduler 的排程算法原理和執行過程進行分析，重點介紹 Scheduler 算法中預選和優選的相關内容。
歡迎大家前往騰訊雲技術社群，擷取更多騰訊海量技術實踐幹貨哦~
作者：騰訊雲容器服務團隊
源碼為 k8s v1.6.1 版本，github 上對應的 commit id 為 b0b7a323cc5a4a2019b2e9520c21c7830b7f708e
本文将對 Scheduler 的排程算法原理和執行過程進行分析，重點介紹 Scheduler 算法中預選和優選的相關内容。
Kubernetes Scheduler的基本功能

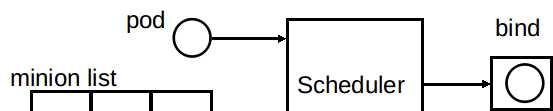

Kubernetes Scheduler 的作用是根據特定的排程算法将pod排程到指定的工作節點（Node）上，這一過程也叫綁定（bind）。Scheduler 的輸入為需要排程的 Pod 和可以被排程的節點(Node)的資訊，輸出為排程算法選擇的 Node，并将該 pod bind 到這個 Node 。
Kubernetes Scheduler中排程算法分為兩個階段：
預選 : 根據配置的 Predicates Policies（預設為 DefaultProvider 中定義的 default predicates policies 集合）過濾掉那些不滿足Policies的的Nodes，剩下的Nodes作為優選的輸入。
優選 : 根據配置的 Priorities Policies（預設為 DefaultProvider 中定義的 default priorities policies 集合）給預選後的Nodes進行打分排名，得分最高的Node即作為最适合的Node，該Pod就Bind到這個Node。
預選規則詳細說明
預先規則主要用于過濾出不符合規則的Node節點，剩下的節點作為優選的輸入。在1.6.1版本中預選規則包括：
詳細的規則說明：
(1) NoDiskConflict : 檢查在此主機上是否存在卷沖突。如果這個主機已經挂載了卷，其它使用這個卷的Pod不能排程到這個主機上。GCE 、Amazon EBS 和 Ceph RBD 使用的規則如下:
- GCE 允許同時挂載多個卷，隻要這些卷都是隻讀的。
- Amazon EBS 不允許不同的 Pod 挂載同一個卷。
-
Ceph RBD 不允許任何兩個 pods 分享相同的 monitor，match pool 和 image。
注：ISCSI 與 GCE 一樣，在卷都是隻讀的情況下，允許挂載兩個 IQN 相同的卷。
(2) NoVolumeZoneConflict : 檢查在給定的 zone 限制前提下，檢查在此主機上部署 Pod 是否存在卷沖突，目前指對 PV 資源進行檢查(NewVolumeZonePredicate對象predicate函數)。
(3) MaxEBSVolumeCount : 確定已挂載的 EBS 存儲卷不超過設定的最大值。預設值是39。它會檢查直接使用的存儲卷，和間接使用這種類型存儲的 PVC 。計算不同卷的總目，如果新的 Pod 部署上去後卷的數目會超過設定的最大值，那麼 Pod 就不能排程到這個主機上。
(4) MaxGCEPDVolumeCount : 確定已挂載的 GCE 存儲卷不超過設定的最大值。預設值是16。規則同MaxEBSVolumeCount。
(5) MaxAzureDiskVolumeCount : 確定已挂載的Azure存儲卷不超過設定的最大值。預設值是16。規則同MaxEBSVolumeCount。
(6) CheckNodeMemoryPressure : 判斷節點是否已經進入到記憶體壓力狀态，如果是則隻允許排程記憶體為0标記的 Pod。
(7) CheckNodeDiskPressure : 判斷節點是否已經進入到磁盤壓力狀态，如果是則不排程新的Pod。
(8) PodToleratesNodeTaints : Pod 是否滿足節點容忍的一些條件。
(9) MatchInterPodAffinity : 節點親和性篩選。
(10) GeneralPredicates : 包含一些基本的篩選規則（PodFitsResources、PodFitsHostPorts、HostName、MatchNodeSelector）。
(11) PodFitsResources : 檢查節點上的空閑資源(CPU、Memory、GPU資源)是否滿足 Pod 的需求。
(12) PodFitsHostPorts : 檢查 Pod 内每一個容器所需的 HostPort 是否已被其它容器占用。如果有所需的HostPort不滿足要求，那麼 Pod 不能排程到這個主機上。
(13) 檢查主機名稱是不是 Pod 指定的 HostName。
(14) 檢查主機的标簽是否滿足 Pod 的 nodeSelector 屬性需求。
優選規則詳細說明
優選規則對符合需求的主機清單進行打分，最終選擇一個分值最高的主機部署 Pod。kubernetes 用一組優先級函數處理每一個待選的主機。每一個優先級函數會傳回一個0-10的分數，分數越高表示主機越“好”，同時每一個函數也會對應一個表示權重的值。最終主機的得分用以下公式計算得出：
finalScoreNode = (weight1 priorityFunc1) + (weight2 priorityFunc2) + … + (weightn * priorityFuncn)
(1) SelectorSpreadPriority : 對于屬于同一個 service、replication controller 的 Pod，盡量分散在不同的主機上。如果指定了區域，則會盡量把 Pod 分散在不同區域的不同主機上。排程一個 Pod 的時候，先查找 Pod 對于的 service或者 replication controller，然後查找 service 或 replication controller 中已存在的 Pod，主機上運作的已存在的 Pod 越少，主機的打分越高。
(2) LeastRequestedPriority : 如果新的 pod 要配置設定一個節點，這個節點的優先級就由節點空閑的那部分與總容量的比值(（總容量-節點上pod的容量總和-新pod的容量）/總容量）來決定。CPU 和 memory 權重相當，比值最大的節點的得分最高。需要注意的是，這個優先級函數起到了按照資源消耗來跨節點配置設定 pods 的作用。計算公式如下：
cpu((capacity – sum(requested)) 10 / capacity) + memory((capacity – sum(requested)) 10 / capacity) / 2
(3) BalancedResourceAllocation : 盡量選擇在部署 Pod 後各項資源更均衡的機器。BalancedResourceAllocation 不能單獨使用，而且必須和 LeastRequestedPriority 同時使用，它分别計算主機上的 cpu 和 memory 的比重，主機的分值由 cpu 比重和 memory 比重的“距離”決定。計算公式如下：score = 10 – abs(cpuFraction-memoryFraction)*10
(4) NodeAffinityPriority : Kubernetes 排程中的親和性機制。Node Selectors（排程時将 pod 限定在指定節點上），支援多種操作符（In、 NotIn、 Exists、DoesNotExist、 Gt、 Lt），而不限于對節點 labels 的精确比對。另外，Kubernetes 支援兩種類型的選擇器，一種是 “ hard（requiredDuringSchedulingIgnoredDuringExecution）” 選擇器，它保證所選的主機滿足所有Pod對主機的規則要求。這種選擇器更像是之前的 nodeselector，在 nodeselector 的基礎上增加了更合适的表現文法。另一種 “ soft（preferresDuringSchedulingIgnoredDuringExecution）” 選擇器，它作為對排程器的提示，排程器會盡量但不保證滿足 NodeSelector 的所有要求。
(5) InterPodAffinityPriority : 通過疊代 weightedPodAffinityTerm 的元素計算和，并且如果對該節點滿足相應的PodAffinityTerm，則将 “weight” 加到和中，具有最高和的節點是最優選的。
(6) NodePreferAvoidPodsPriority(權重1W) : 如果 Node 的 Anotation 沒有設定 key-value:scheduler. alpha.kubernetes.io/ preferAvoidPods = "..."，則該 node 對該 policy 的得分就是10分，加上權重10000，那麼該node對該policy的得分至少10W分。如果Node的Anotation設定了，scheduler.alpha.kubernetes.io/preferAvoidPods = "..." ，如果該 pod 對應的 Controller 是 ReplicationController 或 ReplicaSet，則該 node 對該 policy 的得分就是0分。
(7) TaintTolerationPriority : 使用 Pod 中 tolerationList 與 Node 節點 Taint 進行比對，配對成功的項越多，則得分越低。
另外在優選的排程規則中，有幾個未被預設使用的規則：
(1) ImageLocalityPriority : 據主機上是否已具備 Pod 運作的環境來打分。ImageLocalityPriority 會判斷主機上是否已存在 Pod 運作所需的鏡像，根據已有鏡像的大小傳回一個0-10的打分。如果主機上不存在 Pod 所需的鏡像，傳回0；如果主機上存在部分所需鏡像，則根據這些鏡像的大小來決定分值，鏡像越大，打分就越高。
(2) EqualPriority : EqualPriority 是一個優先級函數，它給予所有節點一個相等的權重。
(3) ServiceSpreadingPriority : 作用與 SelectorSpreadPriority 相同，已經被 SelectorSpreadPriority 替換。
(4) MostRequestedPriority : 在 ClusterAutoscalerProvider 中，替換 LeastRequestedPriority，給使用多資源的節點，更高的優先級。計算公式為：(cpu(10 sum(requested) / capacity) + memory(10 sum(requested) / capacity)) / 2
