内容簡要：
一、資料倉庫架構更新的背景
二、基于 Iceberg 的湖倉一體架構實踐
三、總結與收益
四、後續規劃
GitHub 位址
https://github.com/apache/flink歡迎大家給 Flink 點贊送 star~
1. 基于 Hive 的資料倉庫的痛點
原有的資料倉庫完全基于 Hive 建造而成，主要存在三大痛點：
痛點一：不支援 ACID
1）不支援 Upsert 場景；
2）不支援 Row-level delete，資料修正成本高。
痛點二：時效性難以提升
1）資料難以做到準實時可見；
2）無法增量讀取，無法實作存儲層面的流批統一；
3）無法支援分鐘級延遲的資料分析場景。
痛點三：Table Evolution
1）寫入型 Schema，對 Schema 變更支援不好；
2）Partition Spec 變更支援不友好。
2. Iceberg 關鍵特性
Iceberg 主要有四大關鍵特性：支援 ACID 語義、增量快照機制、開放的表格式和流批接口支援。
- 支援 ACID 語義
- 不會讀到不完整的 Commit；
- 基于樂觀鎖支援并發 Commit；
- Row-level delete，支援 Upsert。
- 增量快照機制
- Commit 後資料即可見（分鐘級）；
- 可回溯曆史快照。
- 開放的表格式
- 資料格式：parquet、orc、avro
- 計算引擎：Spark、Flink、Hive、Trino/Presto
- 流批接口支援
- 支援流、批寫入；
- 支援流、批讀取。
湖倉一體的意義就是說我不需要看見湖和倉，資料有着打通的中繼資料的格式，它可以自由的流動，也可以對接上層多樣化的計算生态。
——賈揚清（阿裡雲計算平台進階研究員）
1. Append 流入湖的鍊路

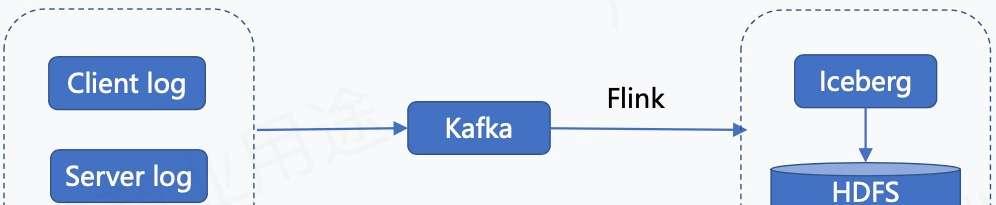

上圖為日志類資料入湖的鍊路，日志類資料包含用戶端日志、使用者端日志以及服務端日志。這些日志資料會實時錄入到 Kafka，然後通過 Flink 任務寫到 Iceberg 裡面，最終存儲到 HDFS。
2. Flink SQL 入湖鍊路打通
我們的 Flink SQL 入湖鍊路打通是基于 “Flink 1.11 + Iceberg 0.11” 完成的，對接 Iceberg Catalog 我們主要做了以下内容：
1）Meta Server 增加對 Iceberg Catalog 的支援；
2）SQL SDK 增加 Iceberg Catalog 支援。
然後在這基礎上，平台開放 Iceberg 表的管理功能，使得使用者可以自己在平台上建 SQL 的表。
3. 入湖 - 支援代理使用者
第二步是内部的實踐，對接現有預算體系、權限體系。
因為之前平台做實時作業的時候，平台都是預設為 Flink 使用者去運作的，之前存儲不涉及 HDFS 存儲，是以可能沒有什麼問題，也就沒有思考預算劃分方面的問題。
但是現在寫 Iceberg 的話，可能就會涉及一些問題。比如數倉團隊有自己的集市，資料就應該寫到他們的目錄下面，預算也是劃到他們的預算下，同時權限和離線團隊賬号的體系打通。
如上所示，這塊主要是在平台上做了代理使用者的功能，使用者可以去指定用哪個賬号去把這個資料寫到 Iceberg 裡面，實作過程主要有以下三個。
-
增加 Table 級别配置：'iceberg.user.proxy' = 'targetUser’
1）啟用 Superuser
2）團隊賬号鑒權
汽車之家：基于 Flink + Iceberg 的湖倉一體架構實踐 - 通路 HDFS 時啟用代理使用者：
汽車之家：基于 Flink + Iceberg 的湖倉一體架構實踐 -
通路 Hive Metastore 時指定代理使用者
1）參考 Spark 的相關實作：
org.apache.spark.deploy.security.HiveDelegationTokenProvider
2）動态代理 HiveMetaStoreClient，使用代理使用者通路 Hive metastore
4. Flink SQL 入湖示例
DDL + DML
5. CDC 資料入湖鍊路
如上所示，我們有一個 AutoDTS 平台，負責業務庫資料的實時接入。我們會把這些業務庫的資料接入到 Kafka 裡面，同時它還支援在平台上配置分發任務，相當于把進 Kafka 的資料分發到不同的存儲引擎裡，在這個場景下是分發到 Iceberg 裡。
6. Flink SQL CDC 入湖鍊路打通
下面是我們基于 “Flink1.11 + Iceberg 0.11” 支援 CDC 入湖所做的改動：
-
改進 Iceberg Sink：
Flink 1.11 版本為 AppendStreamTableSink，無法處理 CDC 流，修改并适配。
-
表管理
1）支援 Primary key（PR1978）
2）開啟 V2 版本：'iceberg.format.version' = '2'
7. CDC 資料入湖
1. 支援 Bucket
Upsert 場景下，需要確定同一條資料寫入到同一 Bucket 下，這又如何實作？
目前 Flink SQL 文法不支援聲明 bucket 分區，通過配置的方式聲明 Bucket：
'partition.bucket.source'='id', // 指定 bucket 字段
'partition.bucket.num'='10', // 指定 bucket 數量
2. Copy-on-write sink
做 Copy-on-Write 的原因是原本社群的 Merge-on-Read 不支援合并小檔案，是以我們臨時去做了 Copy-on-write sink 的實作。目前業務一直在測試使用，效果良好。
上方為 Copy-on-Write 的實作，其實跟原來的 Merge-on-Read 比較類似，也是有 StreamWriter 多并行度寫入和 FileCommitter 單并行度順序送出。
在 Copy-on-Write 裡面，需要根據表的資料量合理設定 Bucket 數，無需額外做小檔案合并。
-
StreamWriter 在 snapshotState 階段多并行度寫入
1）增加 Buffer；
2）寫入前需要判斷上次 checkpoint 已經 commit 成功；
3）按 bucket 分組、合并，逐個 Bucket 寫入。
-
FileCommitter 單并行度順序送出
1）table.newOverwrite()
2）Flink.last.committed.checkpoint.id
汽車之家：基于 Flink + Iceberg 的湖倉一體架構實踐
8. 示例 - CDC 資料配置入湖
如上圖所示，在實際使用中，業務方可以在 DTS 平台上建立或配置分發任務即可。
執行個體類型選擇 Iceberg 表，然後選擇目标庫，表明要把哪個表的資料同步到 Iceberg 裡，然後可以選原表和目标表的字段的映射關系是什麼樣的，配置之後就可以啟動分發任務。啟動之後，會在實時計算平台 Flink 裡面送出一個實時任務，接着用 Copy-on-write sink 去實時地把資料寫到 Iceberg 表裡面。
9. 入湖其他實踐
實踐一：減少 empty commit
-
問題描述：
在上遊 Kafka 長期沒有資料的情況下，每次 Checkpoint 依舊會生成新的 Snapshot，導緻大量的空檔案和不必要的 Snapshot。
-
解決方案（PR - 2042）：
增加配置 Flink.max-continuousempty-commits，在連續指定次數 Checkpoint 都沒有資料後才真正觸發 Commit，生成 Snapshot。
實踐二：記錄 watermark
- 目前 Iceberg 表本身無法直接反映資料寫入的進度，離線排程難以精準觸發下遊任務。
-
解決方案（ PR - 2109 ）：
在 Commit 階段将 Flink 的 Watermark 記錄到 Iceberg 表的 Properties 中，可直覺的反映端到端的延遲情況，同時可以用來判斷分區資料完整性，用于排程觸發下遊任務。
實踐三：删表優化
- 删除 Iceberg 可能會很慢，導緻平台接口相應逾時。因為 Iceberg 是面向對象存儲來抽象 IO 層的，沒有快速清除目錄的方法。
-
解決方案：
擴充 FileIO，增加 deleteDir 方法，在 HDFS 上快速删除表資料。
10. 小檔案合并及資料清理
定期為每個表執行批處理任務（spark 3），分為以下三個步驟：
1. 定期合并新增分區的小檔案：
rewriteDataFilesAction.execute(); 僅合并小檔案，不會删除舊檔案。
2. 删除過期的 snapshot，清理中繼資料及資料檔案：
table.expireSnapshots().expireOld erThan(timestamp).commit();
3. 清理 orphan 檔案，預設清理 3 天前，且無法觸及的檔案：
removeOrphanFilesAction.older Than(timestamp).execute();
11. 計算引擎 – Flink
Flink 是實時平台的核心計算引擎，目前主要支援資料入湖場景，主要有以下幾個方面的特點。
-
資料準實時入湖：
Flink 和 Iceberg 在資料入湖方面內建度最高，Flink 社群主動擁抱資料湖技術。
-
平台內建：
AutoStream 引入 IcebergCatalog，支援通過 SQL 建表、入湖 AutoDTS 支援将 MySQL、SQLServer、TiDB 表配置入湖。
-
流批一體：
在流批一體的理念下，Flink 的優勢會逐漸展現出來。
12. 計算引擎 – Hive
Hive 在 SQL 批處理層面 Iceberg 和 Spark 3 內建度更高，主要提供以下三個方面的功能。
-
定期小檔案合并及 meta 資訊查詢：
SELECT * FROM prod.db.table.history 還可檢視 snapshots, files, manifests。
-
離線資料寫入：
1）Insert into 2）Insert overwrite 3）Merge into
-
分析查詢：
主要支援日常的準實時分析查詢場景。
13. 計算引擎 – Trino/Presto
AutoBI 已經和 Presto 內建，用于報表、分析型查詢場景。
-
Trino
1）直接将 Iceberg 作為報表資料源
2）需要增加中繼資料緩存機制：
https://github.com/trinodb/trino/issues/7551 -
Presto
社群內建中：
https://github.com/prestodb/presto/pull/15836
14. 踩過的坑
1. 通路 Hive Metastore 異常
問題描述：HiveConf 的構造方法的誤用，導緻 Hive 用戶端中聲明的配置被覆寫，導緻通路 Hive metastore 時異常
解決方案（PR-2075）：修複 HiveConf 的構造，顯示調用 addResource 方法，確定配置不會被覆寫：hiveConf.addResource(conf);
2.Hive metastore 鎖未釋放
問題描述：“CommitFailedException: Timed out after 181138 ms waiting for lock xxx.” 原因是 hiveMetastoreClient.lock 方法，在未獲得鎖的情況下，也需要顯示 unlock，否則會導緻上面異常。
解決方案（PR-2263）：優化 HiveTableOperations#acquireLock 方法，在擷取鎖失敗的情況下顯示調用 unlock 來釋放鎖。
3. 中繼資料檔案丢失
問題描述：Iceberg 表無法通路，報 “NotFoundException Failed to open input stream for file : xxx.metadata.json”
解決方案（PR-2328）：當調用 Hive metastore 更新 iceberg 表的 metadata_location 逾時後，增加檢查機制，确認中繼資料未儲存成功後再删除中繼資料檔案。
三、收益與總結
1. 總結
通過對湖倉一體、流批融合的探索，我們分别做了總結。
-
湖倉一體
1）Iceberg 支援 Hive Metastore；
2）總體使用上與 Hive 表類似：相同資料格式、相同的計算引擎。
-
流批融合
準實時場景下實作流批統一：同源、同計算、同存儲。
2. 業務收益
-
資料時效性提升：
入倉延遲從 2 小時以上降低到 10 分鐘以内；算法核心任務 SLA 提前 2 小時完成。
-
準實時的分析查詢：
結合 Spark 3 和 Trino，支援準實時的多元分析查詢。
-
特征工程提效：
提供準實時的樣本資料，提高模型訓練時效性。
-
CDC 資料準實時入倉：
可以在數倉針對業務表做準實時分析查詢。
3. 架構收益 - 準實時數倉
上方也提到了，我們支援準實時的入倉和分析，相當于是為後續的準實時數倉建設提供了基礎的架構驗證。準實時數倉的優勢是一次開發、口徑統一、統一存儲，是真正的批流一體。劣勢是實時性較差，原來可能是秒級、毫秒級的延遲，現在是分鐘級的資料可見性。
但是在架構層面上，這個意義還是很大的，後續我們能看到一些希望，可以把整個原來 “T + 1” 的數倉，做成準實時的數倉，提升數倉整體的資料時效性，然後更好地支援上下遊的業務。
1. 跟進 Iceberg 版本
全面開放 V2 格式，支援 CDC 資料的 MOR 入湖。
2. 建設準實時數倉
基于 Flink 通過 Data pipeline 模式對數倉各層表全面提速。
3. 流批一體
随着 upsert 功能的逐漸完善，持續探索存儲層面流批一體。
4. 多元分析
基于 Presto/Spark3 輸出準實時多元分析。
