作者：閑魚技術——靖書
背景

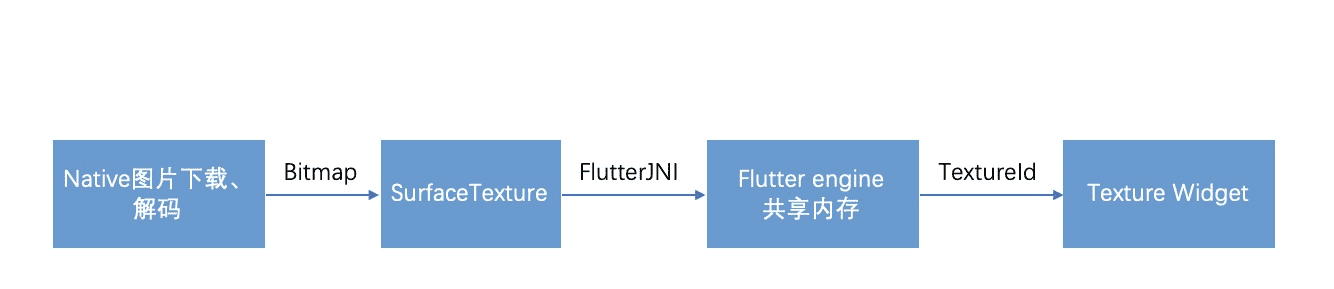

我們閑魚使用的圖檔方案是自研的外接紋理方案：
- Android側建立SurfaceTexture，通過FlutterJNI注冊到Flutter engine裡，最後傳回texture id給Flutter應用層，應用層使用Texture Widget和textue id去顯示圖檔紋理。
- 紋理資料則是在Android側，通過OpenGL将圖檔紋理寫入到SurfaceTexture，然後通過Flutter engine裡的共享記憶體，将紋理資料傳入到應用層，最終交給Skia渲染。
這裡面存在的問題：
Flutter應用層的紋理資料沒有緩存，每次都需要重新将Bitmap資料渲染成紋理，再交給Flutter應用層使用。Native圖檔加載會記憶體緩存，Flutter自身提供的圖檔庫也存在緩存，這2個緩存互相隔離，占用很大的記憶體空間。而且Flutter圖檔緩存基本都是存放的本地資源圖，而我們Flutter頁面上大部分其實都是網絡下載下傳的外接紋理圖檔，導緻緩存資源使用率很低。
分析
針對上述的3個問題，我們先抛開技術實作，假設下要解決這3個問題，最理想的一個解決方案是什麼：
- 紋理沒有緩存，那我們在應用層增加一個紋理的記憶體緩存就解決了。
- 當上層的應用層已經緩存紋理，那Native側的Bitmap的記憶體緩存也可以被去掉，隻保留圖檔資源的磁盤緩存。
- 整個App的記憶體緩存，隻有紋理緩存，Flutter的ImageCache緩存，為了避免記憶體資源的浪費，将這2個緩存合成一個
是以最理想的解決方案：
整個App内隻存在一個記憶體緩存，并且它既能緩存紋理，也能緩存Flutter的Image Widget加載的圖檔資料。
解決方案
ImageCache是官方提供的，我們沒辦法去掉，而且閑魚App裡也有一些地方使用Image Widget。現在解決方案就變成：
将紋理資料也放到ImageCache裡緩存。使用紋理時，先從imageCache裡取。
我們先看下現有的Flutter圖檔加載邏輯，以及圖檔是如何緩存的
從圖中可以看到，Flutter的圖檔加載，都會調用ImageCache.putIfAbsent方法，通過該方法取緩存，沒命中緩存則會使用傳入有的loader方法，去構造對應的ImageStreamCompleter，由ImageStreamCompleter去完成圖檔加載的邏輯。
當命中緩存時，putIfAbsent方法會直接傳回ImageStreamCompleter，該對象裡持有了imageInfo，ImageWidget直接拿imageInfo的ui.Image去渲染。
方案一：擴充ImageCache，緩存紋理
ImageCache對外提供取緩存方法就一個putIfAbsent
一開始我們想的是按照該方法參數，建構對應的key，loader，以及ImageStreamCompleter，然後也使用putIfAbsent方法去取緩存。
嘗試過後發現不行，如下圖所示，當圖檔下載下傳解碼成功後，會回調這個listener方法，在該方法中，會将圖檔存放進ImageCache的緩存隊列
這個listener回調有2個參數，ImageInfo裡面存放着圖檔資料ui.Image。
我們應用層根本沒辦法去構造 ui.Image，因為該類是Flutter engine底層完成圖檔解碼之後set到應用層的。應用層根本沒辦法去主動set值。這樣就導緻在listener裡，無法計算出imageSize的值，自然也沒辦法存到緩存裡。
方案二：自定義ImageCache
因為ImageCache的緩存隊列是私有的，隻有putIfAbsent方法可以往裡面存資料。那我們隻有另外一條路，從ImageCache的源碼入手，去自定義imageCache，然後對其進行功能擴充。
将ImageCache替換成我們自定義的
因為Flutter提供的ImageCache沒辦法修改代碼，是以我們直接把ImageCache的源碼copy出來一份，繼承ImageCache，然後将PaintingBinding的imageCache替換成自定義的。
如圖所示：Flutter的PaintingBinding有暴露出createImageCache的方法，我們繼承WidgetsFlutterBinding，重寫該方法傳回我們自己的ImageCache， 另外在這裡還可以針對ImageCache的各種緩存大小做設定。
對ImageCache進行功能擴充
為了盡可能不修改ImageCache的代碼，我們直接定義了新的緩存紋理的方法，對齊了putIfAbsent方法的邏輯，核心代碼邏輯如下：
該方法主要是參考putIfAbsent的邏輯來實作的，為了将紋理也緩存進ImageCache，主要做了以下幾個關鍵擴充：
- TextureCacheKey是唯一辨別紋理的key，該key是主要是根據寬高，url來判斷是否是同一個紋理的。
- TextureImageStreamCompleter 則是紋理的管理類，該類繼承ImageStreamCompleter，内部持有紋理資料和下載下傳成功的回調。當命中緩存時，傳回該對象給應用層，并從中拿到紋理id交給Texture Widget渲染
- 當沒有命中緩存時，會調用傳入的loader方法構造TextureImageStreamCompleter，并且會執行紋理的加載邏輯。同時會構造一個listener回調，注冊進TextureImageStreamCompleter。
- 當紋理加載成功時，會執行listener方法回調，該方法裡主要是計算紋理大小，将它放入緩存隊列裡，檢查緩存大小是否超過最大值，超過則淘汰之前最久未使用的紋理。
這裡要注意的一個點
因為普通的圖檔是dart對象，會被Dart VM自動回收，但是我們的紋理對象真實的資料是在Engine的共享記憶體裡，是以這裡需要手動的管理紋理的釋放，我們對紋理對了引用計數，隻有當沒有widget持有紋理時，引用計數為0時，才會真正的釋放。
同理，上層Texture Widget 在dispose時，也會調用下ImageCache提供的接口，看下目前使用的紋理是否被緩存或者正在被使用。隻有否的時候才會真正的釋放紋理
效果
我們采用搜尋結果頁作為測試頁面，該頁面存在很多寶貝大圖，以及各種重複的标簽小圖。使用華為榮耀20來測試優化前後的實體記憶體占用。
操作步驟是：打開app，進入搜尋結果頁，搜尋相同的關鍵字後進入搜尋結果頁，然後靜默10s後滑動浏覽100條資料，最後停止操作。期間每秒采樣一次實體記憶體，一共持續100s，得出如下的資料
藍色曲線是優化前的記憶體占用，橘黃色曲線是優化後，進入時可以看到占用的記憶體基本一緻。滑動時記憶體占用下降是因為出發了GC回收App的記憶體導緻的。總體上看，優化後總的記憶體占用比優化前要少，因為GC導緻的毛刺也比優化前要少。
展望
上述的方案雖然實作了一個App内一個記憶體緩存，并且将紋理和Flutter圖檔都存進去了，節省了記憶體空間，提高了記憶體使用率，但還是侵入了ImageCache源碼，後續flutter engine的更新和代碼維護，需要有額外的工作。
此外因為Flutter側加載原生圖檔，都走的putIfAbsent方法，并且因為加載原生圖檔都走的原圖加載，我們app内時不時存在着這種情況，一張圖檔可能會占用好幾M的記憶體，是以我們直接在putIfAbsent加上了大圖監控的方法，當發現加載的圖檔大小超過2M時，會進行資料上報，包括圖檔的url，圖檔使用資訊，圖檔大小等。通過該方式，我們發現了好幾例圖檔使用不當的情況：直接使用Image.network加載原圖，或者是Image.asset加載一張很大的本地資源。
