概述

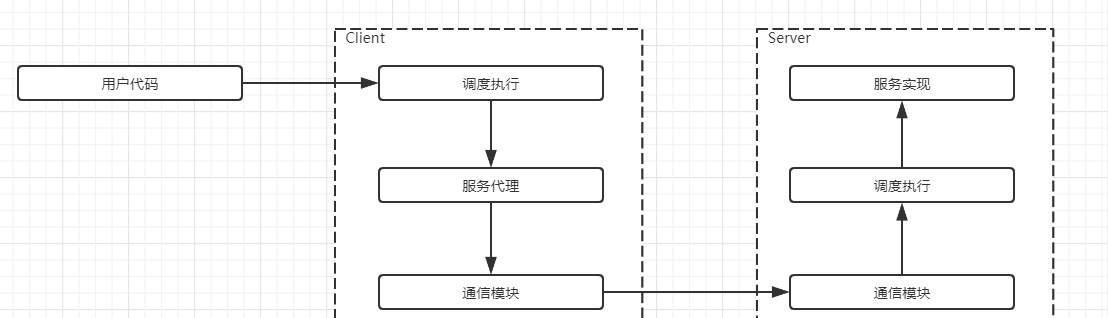

總體結構如下：
用戶端
子產品介紹
排程執行
該子產品主要提供接口轉換、錯誤重試、服務分組等能力；
1：接口轉換
服務層定義的服務接口與使用者層不同，比如put/delete/increment/append等操作底層都是調用的mutate接口，而batch相關的操作，無論是讀還是寫都調用multi接口；
轉換邏輯封裝為一個callable對象，交由RpcRetryingCaller處理；
2：錯誤重試
RpcRetryingCaller負責與服務代理子產品直接互動 ，以及錯誤時的重試；
3：服務分組
batch相關的操作可能會涉及到多個rs，需要按照rs進行分組，然後多線程并發請求，這些邏輯是在AsyncProcess中；
對于非batch類請求則直接使用RpcRetryingCaller進行調用，AsyncProcess的内部實際上也是依賴了該類來執行單個rs請求；
服務代理
服務代理通常叫stub，即樁的意思，其實作了與服務端同樣的接口；
對排程執行子產品而言，調用stub的方法就相當于調用遠端的服務，而不必關心實作細節；
這部分依賴protobuf元件，通過在proto檔案中定義service及message類型的參數，可直接生成接口和stub實作類；
在ConnectionImplementation類中有一個Map類型的stubs變量，其key為service name + regionserver，value則是stub執行個體；
通信子產品
該子產品主要進行序列化和io處理；
目前HBase已采用netty作為底層的io架構，用戶端的核心類為NettyRpcClient；
服務代理層的stub類中含有一個BlockingRpcChannel類型的變量，而rpcClient通過實作該接口并将執行個體注入來與之對接；
序列化則是依賴protobuf元件，序列化與反序列化的邏輯都放在NettyRpcDuplexHandler中，該類注冊在netty的pipeline，會基于不同的事件自動調用；
元件互動
這裡面整體調用脈絡比較清晰，值得注意的是，應用線程在調用底層io線程進行發送之前，會将請求相關的東西封裝到一個call對象裡面，然後将其暫存在一個id2call的map中，在拿到傳回結果時，根據結果資料中的callId，再從id2call中擷取對應的call對象，并喚醒應用線程；
線程互動
分為簡單請求和複雜請求兩種情況，差別在于是否使用額外的線程池；
簡單請求
非multi和scan；
複雜請求
multi和scan；
服務端
該子產品主要負責資料的讀取、反序列化并封裝為call對象；
核心實作類為NettyRpcServer，通過在pipeline中注冊的一些handler來完成上述處理；
資料流的格式大緻如下：
對其處理可分為3個階段：
1、讀取preamble(序文)
這是連接配接建立後，最先要發送的資料，共有6個位元組，格式為"HBasXX"，後兩位為與版本和校驗相關的數字；
相關的handler為FixedLengthFrameDecoder和NettyRpcServerPreambleHandler，前者負責讀取定長位元組數，後者負責校驗内容；
2、讀取connectionHeader
該部分包含size和data，讀取完前述的preamble之後再讀取4個位元組即為size，轉換後的int即代表了data部分的長度；
connectionHeader用來對連接配接進行一些約定，比如請求的serviceName、編碼、壓縮及加密設定等，具體參見RPC.proto檔案中的ConnectionHeader；
相關的handler為NettyRpcFrameDecoder和NettyRpcServerRequestDecoder，前者負責讀取定長位元組得到size以及根據size讀取data，後者則通過調用ServerRpcConnection的processConnectionHeader方法進行進一步處理；
connectionHeader隻會發送和處理一次，後續的資料就都是request了；
3、讀取request
該部分的資料讀取部分與connectionHeader一緻，差別在于處理方法為ServerRpcConnection的processRequest；
其内部主要包含requestHeader和param兩部分；
requestHeader為單次請求的總體描述，比如請求的方法名、優先級、逾時時間等，具體參見RPC.proto檔案中的RequestHeader；
param為所請求方法的參數，比如GetRequest、MutateRequest等，具體參見Client.proto和HBase.proto檔案中的相關定義；
通信子產品得到的call對象會交由rpcScheduler進行排程，目前預設實作為SimpleRpcScheduler；
rpcScheduler的主要作用是根據請求類型把請求配置設定給不同的rpcExecutor執行個體，請求類型有3種：普通請求、高優先級請求和replication請求，而rpcExecutor的實作目前主要由RWQueueRpcExecutor和FastPathBalancedQueueRpcExecutor兩種，不同的類型使用了不同實作，關系如下：
RWQueueRpcExecutor的特點是内部可以對讀寫隔離，以及對get和scan隔離，所謂隔離的意思是，call對象會放入獨立的callQueue，并使用獨立的handler進行處理；
FastPathBalancedQueueRpcExecutor不支援隔離，其特點是對于空閑的handler，讓其自旋而不是阻塞，以減少線程上下文切換的消耗；
服務實作
服務端實作類需要實作一些接口，例如AdminService.BlockingInterface、ClientService.BlockingInterface、MasterService.BlockingInterface等；
HMaster的服務實作類主要是MasterRpcServices，HRegionServer的服務實作類主要是RSRpcServices；
service相關的類會在啟動階段進行初始化，然後在請求處理時根據connection的serviceName擷取到對應的service執行個體，再根據call對象的method和param進行方法的調用；
以HRegionServer為例，大概的service相關執行個體及調用關系如下：
