從linux源碼看socket(tcp)的timeout
前言
網絡程式設計中逾時時間是一個重要但又容易被忽略的問題,對其的設定需要仔細斟酌。在經曆了數次實體機當機之後,筆者詳細的考察了在網絡程式設計(tcp)中的各種逾時設定，于是就有了本篇博文。本文大部分讨論的是socket設定為block的情況,即setNonblock(false)，僅在最後提及了nonblock socket(本文基于linux 2.6.32-431核心)。
connectTimeout
在讨論connectTimeout之前，讓我們先看下java和C語言對于socket connect調用的函數簽名:
java:
// 函數調用中攜帶有逾時時間
public void connect(SocketAddress endpoint, int timeout) ;
C語言:
// 函數調用中并不攜帶逾時時間
int connect(int sockfd, const struct sockaddr * sockaddr, socklen_t socklent) 作業系統提供的connect系統調用并沒有提供timeout的參數設定而java卻有，我們先考察一下原生系統調用的逾時政策。
connect系統調用
我們觀察一下此系統調用的kernel源碼，調用棧如下所示:
connect[使用者态]
|->SYSCALL_DEFINE3(connect)[核心态]

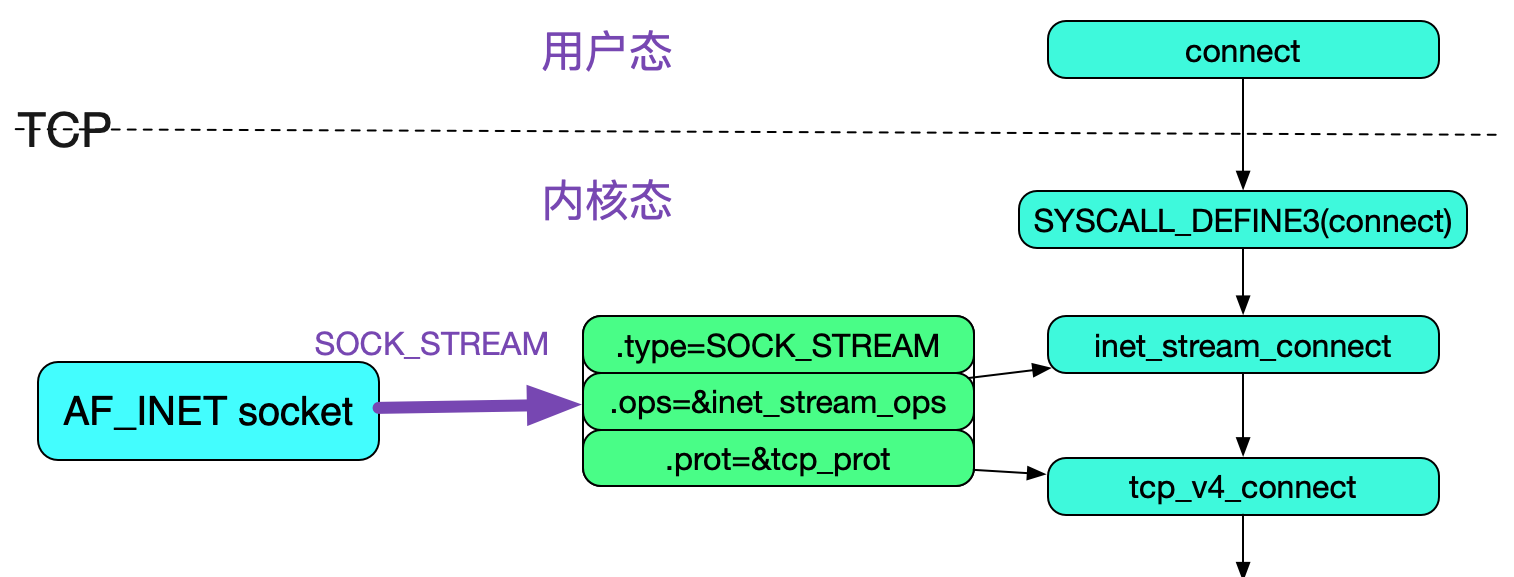

|->sock->ops->connect 由于我們考察的是tcp的connect,其socket的内部結構如下圖所示:
最終調用的是tcp_connect,代碼如下所示:
int tcp_connect(struct sock *sk) {
......
// 發送SYN
err = tcp_transmit_skb(sk, buff, 1, sk->sk_allocation);
...
/* Timer for repeating the SYN until an answer. */
// 由于是剛建立連接配接，是以其rto是TCP_TIMEOUT_INIT
inet_csk_reset_xmit_timer(sk, ICSK_TIME_RETRANS,
inet_csk(sk)->icsk_rto, TCP_RTO_MAX);
return 0;
} 又上面代碼可知，在tcp_connect設定了重傳定時器之後return回了tcp_v4_connect再return到inet_stream_connect。我們繼續考察:
int inet_stream_connect(struct socket *sock, struct sockaddr *uaddr,
int addr_len, int flags)
{
......
// tcp_v4_connect=>tcp_connect
err = sk->sk_prot->connect(sk, uaddr, addr_len);
// 這邊用的是sk->sk_sndtimeo
timeo = sock_sndtimeo(sk, flags & O_NONBLOCK);
......
inet_wait_for_connect(sk, timeo));
......
out:
release_sock(sk);
return err;
sock_error:
err = sock_error(sk) ? : -ECONNABORTED;
sock->state = SS_UNCONNECTED;
if (sk->sk_prot->disconnect(sk, flags))
sock->state = SS_DISCONNECTING;
goto out
} 由上面代碼可見，可以采用設定SO_SNDTIMEO來控制connect系統調用的逾時,如下所示:
setsockopt(sockfd, SOL_SOCKET, SO_SNDTIMEO, &timeout, len); 不設定SO_SNDTIMEO
如果不設定SO_SNDTIMEO,那麼會由tcp重傳定時器在重傳超過設定的時候後逾時,如下圖所示:
這個syn重傳的次數由:
cat /proc/sys/net/ipv4/tcp_syn_retries 筆者機器上是5 來決定。那麼我們就來看一下這個重傳到底是多長時間:
tcp_connect中:
// 設定的初始逾時時間為icsk_rto=TCP_TIMEOUT_INIT為1s
inet_csk_reset_xmit_timer(sk, ICSK_TIME_RETRANS,
inet_csk(sk)->icsk_rto, TCP_RTO_MAX); 其重傳定時器的回掉函數為tcp_retransmit_timer:
void tcp_retransmit_timer(struct sock *sk)
{
......
// 檢測是否逾時
if (tcp_write_timeout(sk))
goto out;
......
// icsk_rto = icsk_rto * 2,由于syn階段，是以isck_rto不會由于網絡傳輸而改變
// 重傳的時候會以1,2,4,8指數遞增
icsk->icsk_rto = min(icsk->icsk_rto << 1, TCP_RTO_MAX);
// 重設timer
inet_csk_reset_xmit_timer(sk, ICSK_TIME_RETRANS, icsk->icsk_rto, TCP_RTO_MAX);
out:;
} 而計算tcp_write_timeout的邏輯則是在這篇blog中已經較長的描述過,
https://my.oschina.net/alchemystar/blog/1936433 隻不過在connect時刻，重傳的計算以TCP_TIMEOUT_INIT為機關進行計算。而ESTABLISHED(read/write)時刻，重傳以TCP_RTO_MIN進行計算。那麼根據這段重傳邏輯，我們就可以計算出不同tcp_syn_retries最終表現的逾時時間。如下圖所示:
那麼整理下表格，對于系統調用，connect的逾時時間為:
| tcp_syn_retries | timeout |
|---|---|
| 1 | min(so_sndtimeo,3s) |
| 2 | min(so_sndtimeo,7s) |
| 3 | min(so_sndtimeo,15s) |
| 4 | min(so_sndtimeo,31s) |
| 5 | min(so_sndtimeo,63s) |
上述逾時時間和筆者的實測一緻。
kernel代碼版本細微變化
值得注意的是，linux本身官方釋出的2.6.32源碼對于tcp_syn_retries2的解釋和RFC并不一緻(至少筆者閱讀的代碼如此，這個細微的變化困擾了筆者好久，筆者下載下傳了和機器對應的核心版本後才發現代碼改了)。而redhat釋出的2.6.32-431已經修複了這個問題(不清楚具體哪個小版本修改的)，并将初始RTO設定為1s(官方2.6.32為3s)。這也是，不同核心小版本上的實驗會有不同的connect timeout表現的原因(有的抓包到的重傳SYN時間間隔為3,6,12......)。以下為代碼對比:
========================>linux 核心版本2.6.32-431<========================
#define TCP_TIMEOUT_INIT ((unsigned)(1*HZ)) /* RFC2988bis initial RTO value */
static inline bool retransmits_timed_out(struct sock *sk,
unsigned int boundary,
unsigned int timeout,
bool syn_set)
{
......
unsigned int rto_base = syn_set ? TCP_TIMEOUT_INIT : TCP_RTO_MIN;
......
timeout = ((2 << boundary) - 1) * rto_base;
......
}
========================>linux 核心版本2.6.32.63<========================
#define TCP_TIMEOUT_INIT ((unsigned)(3*HZ)) /* RFC 1122 initial RTO value */
static inline bool retransmits_timed_out(struct sock *sk,
unsigned int boundary
{
......
timeout = ((2 << boundary) - 1) * TCP_RTO_MIN;
......
} 另外，tcp_syn_retries重傳次數可以在單個socket中通過setsockopt設定。
JAVA connect API
現在我們考察下java的connect api,其connect最終調用下面的代碼:
Java_java_net_PlainSocketImpl_socketConnect(...){
if (timeout <= 0) {
......
connect_rv = NET_Connect(fd, (struct sockaddr *)&him, len);
.....
}else{
// 如果timeout > 0 ，則設定為nonblock模式
SET_NONBLOCKING(fd);
/* no need to use NET_Connect as non-blocking */
connect_rv = connect(fd, (struct sockaddr *)&him, len);
/*
* 這邊用系統調用select來模拟阻塞調用逾時
*/
while (1) {
......
struct timeval t;
t.tv_sec = timeout / 1000;
t.tv_usec = (timeout % 1000) * 1000;
connect_rv = NET_Select(fd+1, 0, &wr, &ex, &t);
......
}
......
// 重新設定為阻塞模式
SET_BLOCKING(fd);
......
}
} 其和connect系統調用的不同點是，在timeout為0的時候，走預設的系統調用不設定逾時時間的邏輯。在timeout>0時，将socket設定為非阻塞，然後用select系統調用去模拟逾時,而沒有走linux本身的逾時邏輯，如下圖所示:
由于沒有java并沒有設定so_sndtimeo的選項，是以在timeout為0的時候，直接就通過重傳次數來控制逾時時間。而在調用connect時設定了timeout(不為0)的時候,逾時時間如下表格所示:
| min(timeout,3s) | |
| min(timeout,7s) | |
| min(timeout,15s) | |
| min(timeout,31s) | |
| min(timeout,63s) |
socketTimeout
write系統調用的逾時時間
socket的write系統調用最後調用的是tcp_sendmsg,源碼如下所示:
int tcp_sendmsg(struct kiocb *iocb, struct socket *sock, struct msghdr *msg,
size_t size){
......
timeo = sock_sndtimeo(sk, flags & MSG_DONTWAIT);
......
while (--iovlen >= 0) {
......
// 此種情況是buffer不夠了
if (copy <= 0) {
new_segment:
......
if (!sk_stream_memory_free(sk))
goto wait_for_sndbuf;
skb = sk_stream_alloc_skb(sk, select_size(sk),sk->sk_allocation);
if (!skb)
goto wait_for_memory;
}
......
}
......
// 這邊等待write buffer有空間
wait_for_sndbuf:
set_bit(SOCK_NOSPACE, &sk->sk_socket->flags);
wait_for_memory:
if (copied)
tcp_push(sk, flags & ~MSG_MORE, mss_now, TCP_NAGLE_PUSH);
// 這邊等待timeo長的時間
if ((err = sk_stream_wait_memory(sk, &timeo)) != 0)
goto do_error;
......
out:
// 如果拷貝了資料，則傳回
if (copied)
tcp_push(sk, flags, mss_now, tp->nonagle);
TCP_CHECK_TIMER(sk);
release_sock(sk);
return copied;
out_err:
// error的處理
err = sk_stream_error(sk, flags, err);
TCP_CHECK_TIMER(sk);
release_sock(sk);
return err;
}
從上面的核心代碼看出，如果socket的write buffer依舊有空間的時候，會立馬傳回，并不會有timeout。但是write buffer不夠的時候，會等待SO_SNDTIMEO的時間(nonblock時候為0)。但是如果SO_SNDTIMEO沒有設定的時候,預設初始化為MAX_SCHEDULE_TIMEOUT,可以認為其逾時時間為無限。那麼其逾時時間會有另一個條件來決定，我們看下sk_stream_wait_memory的源碼:
int sk_stream_wait_memory(struct sock *sk, long *timeo_p){
// 等待socket shutdown或者socket出現err
sk_wait_event(sk, ¤t_timeo, sk->sk_err ||
(sk->sk_shutdown & SEND_SHUTDOWN) ||
(sk_stream_memory_free(sk) &&
!vm_wait));
} 在write等待的時候，如果出現socket被shutdown或者socket出現錯誤的時候，則會跳出wait進而傳回錯誤。在不考慮對端shutdown的情況下,出現sk_err的時間其實就是其write的timeout時間,那麼我們看下什麼時候出現sk->sk_err。
SO_SNDTIMEO不設定,write buffer滿之後ack一直不傳回的情況(例如，實體機當機)
實體機當機後，tcp發送msg的時候,ack不會傳回，則會在重傳定時器tcp_retransmit_timer到期後timeout,其重傳到期時間通過tcp_retries2以及TCP_RTO_MIN計算出來。其源碼可見筆者的blog:
https://my.oschina.net/alchemystar/blog/1936433 tcp_retries2的設定位置為:
cat /proc/sys/net/ipv4/tcp_retries2 筆者機器上是5,預設是15 SO_SNDTIMEO不設定,write buffer滿之後對端不消費，導緻buffer一直滿的情況
和上面ack逾時有些許不一樣的是，一個邏輯是用TCP_RTO_MIN通過tcp_retries2計算出來的時間。另一個是真的通過重傳超過tcp_retries2次數來time_out，兩者的差別和rto的動态計算有關。但是可以大緻認為是一緻的。
上述邏輯如下圖所示:
write_timeout表格
| tcp_retries2 | buffer未滿 | buffer滿 |
|---|---|---|
| 立即傳回 | min(SO_SNDTIMEO,(25.6s-51.2s)根據動态rto定 | |
| 15 | min(SO_SNDTIMEO,(924.6s-1044.6s)根據動态rto定 |
java的SocketOutputStream的sockWrite0逾時時間
java的sockWrite0沒有設定逾時時間的地方，同時也沒有設定過SO_SNDTIMEOUT，其直接調用了系統調用,是以其逾時時間和write系統調用保持一緻。
readTimeout
ReadTimeout可能是最容易導緻問題的地方。我們先看下系統調用的源碼:
read系統調用
socket的read系統調用最終調用的是tcp_recvmsg, 其源碼如下:
int tcp_recvmsg(struct kiocb *iocb, struct sock *sk, struct msghdr *msg,
size_t len, int nonblock, int flags, int *addr_len)
{
......
// 這邊timeo=SO_RCVTIMEO
timeo = sock_rcvtimeo(sk, nonblock);
......
do{
......
// 下面這一堆判斷表明，如果出現錯誤,或者已經被CLOSE/SHUTDOWN則跳出循環
if(copied) {
if (sk->sk_err ||
sk->sk_state == TCP_CLOSE ||
(sk->sk_shutdown & RCV_SHUTDOWN) ||
!timeo ||
signal_pending(current))
break;
} else {
if (sock_flag(sk, SOCK_DONE))
break;
if (sk->sk_err) {
copied = sock_error(sk);
break;
}
// 如果socket shudown跳出
if (sk->sk_shutdown & RCV_SHUTDOWN)
break;
// 如果socket close跳出
if (sk->sk_state == TCP_CLOSE) {
if (!sock_flag(sk, SOCK_DONE)) {
/* This occurs when user tries to read
* from never connected socket.
*/
copied = -ENOTCONN;
break;
}
break;
}
.......
}
.......
if (copied >= target) {
/* Do not sleep, just process backlog. */
release_sock(sk);
lock_sock(sk);
} else /* 如果沒有讀到target自己數(和水位有關,可以暫認為是1)，則等待SO_RCVTIMEO的時間 */
sk_wait_data(sk, &timeo);
} while (len > 0);
......
} 上面的邏輯如下圖所示:
重傳以及探測定時器timeout事件的觸發時機如下圖所示:
如果核心層面ack正常傳回而且對端視窗不為0，僅僅應用層不傳回任何資料,那麼就會無限等待，直到對端有資料或者socket close/shutdown為止，如下圖所示:
很多應用就是基于這個無限逾時來設計的,例如activemq的消費者邏輯。
java的SocketInputStream的sockRead0逾時時間
java的逾時時間由SO_TIMOUT決定，而linux的socket并沒有這個選項。其sockRead0和上面的java connect一樣，在SO_TIMEOUT>0的時候依舊是由nonblock socket模拟,在此就不再贅述了。
ReadTimeout逾時表格
C系統調用:
| 對端無響應 | 對端核心響應正常 | |
|---|---|---|
| min(SO_RCVTIMEO,(25.6s-51.2s)根據動态rto定 | SO_RCVTIMEO==0?無限,SO_RCVTIMEO) | |
| min(SO_RCVTIMEO,(924.6s-1044.6s)根據動态rto定 |
Java系統調用
| min(SO_TIMEOUT,(25.6s-51.2s)根據動态rto定 | SO_TIMEOUT==0?無限,SO_RCVTIMEO | |
| min(SO_TIMEOUT,(924.6s-1044.6s)根據動态rto定 |
對端實體機當機之後的timeout
對端實體機當機後還依舊有資料發送
對端實體機當機時對端核心也gg了(不會發出任何包通知當機)，那麼本端發送任何資料給對端都不會有響應。其逾時時間就由上面讨論的
min(設定的socket逾時[例如SO_TIMEOUT],核心内部的定時器逾時來決定)。
對端實體機當機後沒有資料發送，但在read等待
這時候如果設定了逾時時間timeout，則在timeout後傳回。但是，如果僅僅是在read等待，由于底層沒有資料互動，那麼其無法知道對端是否當機，是以會一直等待。但是，核心會在一個socket兩個小時都沒有資料互動情況下(可設定)啟動keepalive定時器來探測對端的socket。如下圖所示:
大概是2小時11分鐘之後會逾時傳回。keepalive的設定由核心參數指定：
cat /proc/sys/net/ipv4/tcp_keepalive_time 7200 即兩個小時後開始探測
cat /proc/sys/net/ipv4/tcp_keepalive_intvl 75 即每次探測間隔為75s
cat /proc/sys/net/ipv4/tcp_keepalve_probes 9 即一共探測9次 可以在setsockops中對單獨的socket指定是否啟用keepalive定時器(java也可以)。
對端實體機當機後沒有資料發送，也沒有read等待
和上面同理，也是在keepalive定時器逾時之後，将連接配接close。是以我們可以看到一個不活躍的socket在對端實體機突然當機之後,依舊是ESTABLISHED狀态，過很長一段時間之後才會關閉。
程序宕後的逾時
如果僅僅是對端程序當機的話(程序所在核心會close其所擁有的所有socket)，由于fin包的發送，本端核心可以立刻知道目前socket的狀态。如果socket是阻塞的，那麼将會在目前或者下一次write/read系統調用的時候傳回給應用層相應的錯誤。如果是nonblock，那麼會在select/epoll中觸發出對應的事件通知應用層去處理。
如果fin包沒發送到對端，那麼在下一次write/read的時候核心會發送reset包作為回應。
nonblock
設定為nonblock=true後，由于read/write都是立刻傳回，且通過select/epoll等處理重傳逾時/probe逾時/keep alive逾時/socket close等事件，是以根據應用層代碼決定其逾時特性。定時器逾時事件發生的時間如上面幾小節所述，和是否nonblock無關。nonblock的程式設計模式可以讓應用層對這些事件做出響應。
總結
網絡程式設計中逾時時間是個重要但又容易被忽略的問題，這個問題隻有在遇到實體機當機等平時遇不到的現象時候才會凸顯。筆者在經曆數次實體機當機之後才好好的研究了一番，希望本篇文章可以對讀者在以後遇到類似逾時問題時有所幫助。
