背景介紹
餓了麼監控系統EMonitor：是一款服務于餓了麼所有技術部門的一站式監控系統，覆寫了系統監控、容器監控、網絡監控、中間件監控、業務監控、接入層監控以及前端監控的資料存儲與查詢。每日處理總資料量近PB，每日寫入名額資料量百T，每日名額查詢量幾千萬，配置圖表個數上萬，看闆個數上千。
CAT：是基于Java 開發的實時應用監控平台，為美團點評提供了全面的實時監控告警服務
本文通過對比分析下2者所做的事情為契機讨論監控系統或許該有的面貌，以及淺談下監控系統發展的各個階段
CAT做的事情（開源版）
首先要強調的是這裡我們隻能拿到
github上開源版CAT的最新版3.0.0，是以是基于此進行對比
接下來說說CAT做了哪些事情？
1 抽象出監控模型
抽象出Transaction、Event、Heartbeat、Metric 4種監控模型。
- Transaction：用來記錄一段代碼的執行時間和次數
- Event：用來記錄一件事發生的次數
- Heartbeat：表示程式内定期産生的統計資訊, 如CPU使用率
- Metric：用于記錄業務名額，可以記錄次數和總和

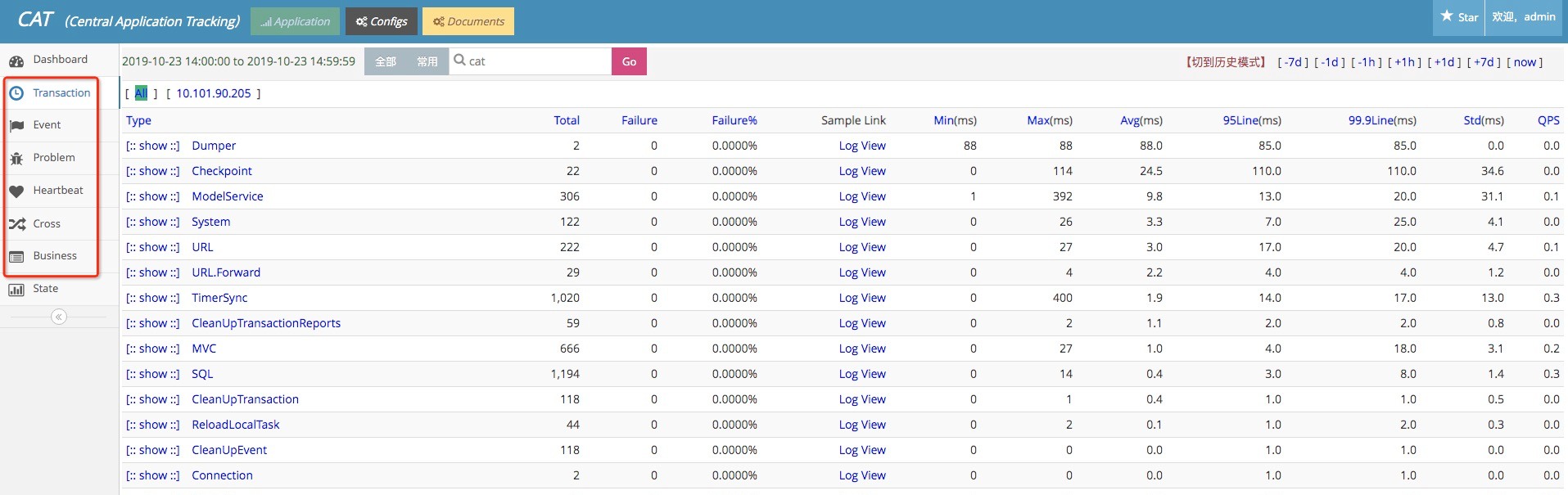

針對Transaction和Event都固定了2個次元，type和name，并且針對type和name進行分鐘級聚合成報表并展示曲線。
2 采樣鍊路
針對上述Transaction、Event的type和name分别有對應的分鐘級的采樣鍊路
3 自定義的Metric打點
目前支援Counter和Timer類型的打點，支援tag，單機内單個Metric的tag組合數限制1000。
并且有簡單的監控看闆，如下圖所示：
4 與其他元件內建
比如和Mybatis內建，在用戶端開啟相關的sql執行統計，并将該統計劃分到Transaction統計看闆中的type=SQL的一欄下
5 告警
可以針對上述的Transaction、Event等做一些簡單的門檻值告警
餓了麼EMonitor和CAT的對比
餓了麼EMonitor借鑒了CAT的相關思想，同時又進行了改進。
1 引入Transaction、Event的概念
針對Transaction和Event都固定了2個次元，type和name，不同地方在于聚合使用者發過來的資料
CAT的架構圖如下所示：
CAT的消費機需要做如下2件事情：
- 對Transaction、Event等消息模型按照type和name進行目前小時的聚合，曆史小時的聚合資料寫入到mysql中
- 将鍊路資料寫入到本地檔案或者遠端HDFS上
EMonitor的架構圖如下所示：
EMonitor分2路對資料進行隔離處理：
- Real-Time Streaming Compute：對使用者發過來的鍊路中的Transaction、Event等監控模型轉變成名額資料并進行10s的預聚合，同時也對使用者發過來的Metric資料進行10s預聚合。最後将10s預聚合的資料寫入到 LinDB時序資料庫 （已開源，有興趣的可以關注star下）中，以及kafka中，讓告警子產品watchdog去消費kafka做實時告警
- Real-Time Data Writer：對使用者發過來的鍊路資料建構鍊路索引、向HDFS和HBase寫入索引和鍊路資料，同時會建構應用之間的依賴關系，将依賴關系寫入到Neo4j中
是以EMonitor和CAT的一個很大不同點就在于對名額的處理上，EMonitor交給專業的時序資料庫來做，而CAT自己做聚合就顯得功能非常受限，如下所示：
- CAT隻能整小時的檢視type和name資料，不能跨小時，即不能檢視任意2個時間之間的報表資料，EMonitor沒有此限制
- CAT沒法檢視所有type彙總後的響應時間和QPS，EMonitor可以靈活的自由組合type和name進行聚合
- CAT的type和name報表是分鐘級的，EMonitor是10s級别的
- CAT的type和name沒能和曆史報表曲線直接對比，EMonitor可以對比曆史報表曲線，更容易發現問題
- CAT的type和name清單首頁展示了一堆數字，無法立即擷取一些直覺資訊，比如給出了響應時間TP99 100ms這個到底是好還是壞，EMonitor有目前曲線和曆史曲線，相對來說可以直接判斷到底ok不ok
- CAT的TP99、TP999基于單機内某個小時内的報表是準确的，除此之外多機或者多個小時的聚合TP99、TP999是用權重平均來計算的，準确性有待提高
但是CAT也有自己的優勢：
- CAT含有TP999、TP9999線(但是準确性還有些問題)，EMonitor隻能細到TP99
- CAT的type和name可以按照機器次元進行過濾，EMonitor沒有做到這麼細粒度
目前CAT和EMonitor都可以通過type和name來過濾采樣鍊路，不同點在于
- CAT的采樣鍊路是分鐘級别的，EMonitor是10s級别的
- 針對某一個type和name，CAT目前無法輕松找想要的鍊路，EMonitor可以輕松的找到某個時刻或者說某段時間内響應時間想要的鍊路（目前已經申請專利）
EMonitor的鍊路如下所示：
- 這張圖是某個10s時刻、某個type和name過濾條件下的采樣鍊路
- 第一行是這10s内的采樣鍊路，按照響應時間進行了排序
- 可以随意點選某個響應時間來檢視對應的鍊路詳情
3 自定義的Metric打點
EMonitor支援Counter、Timer、Histogram、Payload、Gauge等等多種形式的打點方式，并且支援tag
- Counter：計數累加類型
- Timer：可以記錄一段代碼的耗時，包含執行次數、耗時最大值、最小值、平均值
- Histogram：包含Timer的所有東西，同時支援計算TP99線，以及其他任意TP線(從0到100)
- Payload：可以記錄一個資料包的大小，包含資料包個數、包的最大值、最小值、平均值
- Gauge：測量值，一般用于衡量隊列大小、連接配接數、CPU、記憶體等等
也就是任意Metric打點都可以流經EMonitor進行處理了并輸送到LinDB時序資料庫中。至此，EMonitor就可以将任何監控名額統一在一起了，比如機器監控都可以通過EMonitor來儲存了，這為一站式監控系統奠定了基礎
自定義Metric看闆
CAT隻有一個簡易的Metric看闆
EMonitor針對Metric開發了一套可以媲美Grafana的名額看闆，相比Grafana的優勢：
- 有一套類似SQL的非常簡單的配置名額的方式
- 跟公司人員組織架構內建，更加優雅的權限控制，不同的部門可以建屬于自己的看闆
- 名額和看闆的收藏，當源名額或看闆改動後，無需收藏人員再改動
- alpha、beta、prod不同環境之間的一鍵同步名額和看闆，無需配置多次
- PC端和移動端的同步檢視名額和看闆
類SQL的配置查詢名額方式如下所示：
- 可以配置圖表的展現形式
- 可以配置要查詢的字段以及字段之間的加減乘除等豐富的表達式
- 可以配置多個任意tag的過濾條件
- 可以配置group by以及order by
看闆整體如下所示：
移動端顯示如下：
目前EMonitor已經打通了IaaS層、PaaS層、應用層的所有鍊路和名額的監控，再也不用在多個監控系統中切換來切換去了，如下所示
- 1 IaaS層實體機、機房網絡交換機等的監控名額
- 2 PaaS層中間件服務端的監控名額
- 3 應用層SOA、Exception、JVM、MQ等用戶端的相關名額
- 4 應用層自定義的監控名額
以打通餓了麼分庫分表中間件DAL為例：
- 可以根據機房、執行狀态、表、操作類型（比如Insert、Update、Select等）進行過濾檢視
- 左邊清單給出每條SQL的執行的平均耗時
- 右邊2個圖表給出該條SQL在DAL中間件層面、DB層面的耗時以及調用QPS
- 可以給出該SQL打在後端DAL中間、DB上的分布情況，可以用于排查是否存在一些熱點的情況
- 還有一些SQL查詢結果的資料包大小的曲線、SQL被DAL限流的情況等等
- 可以檢視任何時間點上該SQL的調用鍊路資訊
再以打通餓了麼SOA服務為例：
- 可以根據機房和狀态資訊進行過濾
- 左邊一欄列出該應用提供的SOA服務接口，同時給出平均響應時間以及和昨天的對比情況
- 右邊的2個圖表分别給出了對應服務接口的服務響應時間和QPS以及和昨天的對比情況，同時可以切換平均響應時間到TP99或者其他TP值，同時配有可以快速對相關曲線添加告警的跳轉連結
- 可以切換到單機次元來檢視每台機器該SOA接口的響應時間和QPS，用來定位某台機器的問題
- 可以給出該SOA接口調用在不同叢集的分布占比
- 可以給出該SOA接口的所有調用方以及他們的QPS
- 可以檢視任何時間點上該SOA接口的調用鍊路資訊
可以針對所有的監控名額配置如下告警方式：
- 門檻值：簡單的門檻值告警，适用于CPU、記憶體等
- 同環比：與過去同期比較的告警
- 趨勢：适合于相對平滑連續的無需門檻值的智能告警
- 其他告警形式
淺談監控系統的發展趨勢
1 日志監控階段
本階段實作方式：程式打日志，使用ELK來存儲和查詢程式的運作日志，ELK也能簡單顯示名額曲線
排障過程：一旦有問題，則去ELK中搜尋可能的異常日志來進行分析排障
2 鍊路監控階段
上一個階段存在的問題：ELK隻是基于一行一行日志進行聚合或者搜尋分析，日志之間沒有上下文關聯。很難知道一次請求耗時較長究竟耗時在哪個階段
本階段實作方式：CAT橫空出世，通過模組化抽象出Transaction、Metric等監控模型，将鍊路分析和簡單的報表帶入了大家的視野
告警方式：針對報表可以進行門檻值監控
排障過程：一旦有告警，可以通過點選報表來詳細定位到是哪個type或name有一定問題，順便找到對應的鍊路，檢視詳細的資訊
3 名額監控階段
上一階段存在的問題：CAT對自定義名額支援的比較弱，也無法實作或者展現更加多樣的查詢聚合需求
本階段的實作方式：支援豐富的Metric名額，将鍊路上的一些報表資料也可以劃分到名額中，交給專業的時序資料庫來做名額的存儲和查詢，對接或者自研豐富的名額看闆如Grafana
告警方式：針對名額進行更加豐富的告警政策
排障過程：一旦有告警，可能需要到各個系統上檢視名額看闆，粗略定位根因，再結合鍊路總和分析
4 平台打通整合階段
上一階段存在的問題：系統監控、中間件和業務監控、部分業務監控、鍊路監控與名額監控都各搞一套資料收集、預處理、存儲、查詢、展現、告警流程，各個系統處理資料格式、使用方式不統一
本階段的實作方式：打通從系統層面、容器層面、中間件層面、業務層面等等的可能的鍊路和名額監控，統一資料的處理流程，同時整合釋出、變更、告警與監控曲線結合，成為一站式監控平台
告警方式：可以統一的針對各個層面的監控資料做統一化的告警
排障過程：隻需要在一個監控系統中就可以檢視到所有的監控曲線和鍊路資訊
目前我們EMonitor已完成這個階段，将公司之前存在已久的3套獨立的監控系統統一整合成現如今的一套監控系統
5 深度分析階段
上一階段存在的問題：
- 使用者雖然可以在一個系統中看到所有各個層面的監控資料了，但是每次排障時仍然要花很多的時間去檢視各個層面是否有問題，一旦漏看一項可能就錯過了問題所在的根因
- 沒有整個業務的全局監控視角，都停留在各自應用的角度
總之：之前的階段都是去做一個監控平台，使用者查詢什麼名額就展示相應的資料，監控平台并不去關心使用者所存儲資料的内容。現在呢就需要轉變思路，監控平台需要主動去幫使用者分析裡面所存儲的資料内容
本階段的實作方式：所要做的就是把幫使用者分析的過程抽象出來，為使用者建構應用大盤和業務大盤，以及為大盤做相關的根因分析。
- 應用大盤：就是為目前應用建構上下遊應用依賴的監控、目前應用所關聯的機器監控、redis、MQ、database等等監控，可以時刻為應用做體檢，來主動暴露出問題，而不是等使用者去一個個查名額而後發現問題
- 業務大盤：就是根據業務來梳理或者利用鍊路來自動生産大盤，該大盤可以快速告訴使用者是哪些業務環節出的問題
根因分析：一個大盤有很多的環節，每個環節綁定有很多的名額，每次某個告警出來有可能需要詳細的分析下每個環節的名額，比如消費kafka的延遲上升，有各種各樣的原因都可能導緻，每次告警排查都需要将分析流程再全部人為分析排查下，非常累，是以需要将定位根因的過程通過模組化抽象下，來進行統一解決
趨勢報表分析：主動幫使用者發現一些逐漸惡化的問題點，比如使用者釋出之後，接口耗時增加，很可能使用者沒有發現，雖然目前沒有問題，但是很有可能在明天的高峰期就會暴露問題，這些都是已經實實在在發生的事故
要想做主動分析，還深度依賴名額下鑽分析，即某個名額調用量下降了，能主動分析出是哪些tag次元組合導緻的下降，這是上述很多智能分析的基礎，這一塊也不簡單
排障過程：NOC根據業務名額或者業務大盤快速得知是哪些業務或者應用出先了問題，應用的owner通過應用大盤的體檢得知相關的變動資訊，比如是redis波動、database波動、上下遊應用的某個方法波動等等，來達到快速定位問題目的，或者通過對大盤執行根因分析來定位到根因
再談Logging、Tracing、Metrics
常見一張3者關系的圖
三者的确都不可或缺，相輔相成，但是我想說以下幾點：
- 三者在監控排障中的所占比例卻大不一樣：Metrics占據大頭，Tracing次之，Logging最後
- Tracing含有重要的應用之間的依賴資訊，Metrics有更多的可深度分析和挖掘的空間，是以未來必然是在Metrics上大做文章，再結合Tracing中的應用依賴來做更深度全局分析，即Metrics和Tracing兩者結合發揮出更多的可能性
參考連結：
