RocketMQ-筆記 1：namesrv

1. namesrv的來源

• namesrv整體來說和zookeeper的類似，為了保證消息的高可用，我們通常會布置多台broker，那麼用戶端在發送消息的時候怎麼去選擇，或者某一台當機了，用戶端怎麼去感覺到，namesrv就是為了解決這種問題，負責管理叢集，broker，topic等中繼資料，動态的維護broker清單，剔除已經當機的broker，根據負載均衡算法可以選擇到一台broker。

2. 解析namesrv的啟動流程

• 這個我們需要參考一下源碼看一下啟動方法和重要的參數資訊：.NamesrvStartup
  • 1，解析配置檔案填充屬性到NamesrvConfig和NettyServerConfig兩個對象中，配置檔案的來源是主要是在啟動的時候通過-c 指定檔案的。
  • 2，根據啟動的屬性建立namesrvController對象，并且進行初始化
  • 3，加載kv配置，并且建立netty網絡傳輸對象，然後啟動兩個定時任務。
    • namesrv每隔10s中掃描一次broker，根據最後一次的心跳檢測時間剔除已經挂掉的broker；
    • namesrv每隔10分鐘列印一次kv配置資訊
  • 4，注冊JVM 鈎子函數并啟動伺服器，以便監聽Broker、消息生産者的網絡請求。

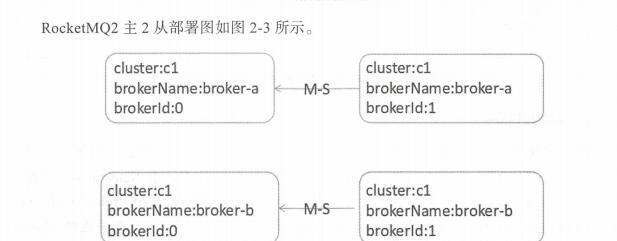

3. 兩主兩從的部署結構圖，下面的解析都是按照這個圖進行解析的

4. 解析路由中繼資料的資料結構

• 下面主要是namesrv主要記錄了哪些中繼資料，其主要是在RouteInfoManager中的5個hashMap中
  • HashMap> topicQueueTable : topic 消息隊列路由資訊

{
    "topicTest": [
        {
            "brokerName": "brokerName-a",
            "readQueueNums": 4,
            "writeQueueNums": 4,
            "perm": 6,
            "topicSynFlag": 0
        }
    ]
}

• HashMap brokerAddrTable：broker的叢集資訊，包含叢集，name，位址

{
    "broker-a": {
        "cluster": "c1",
        "brokerName": "broker-a",
        "brokerAddrs": [
            "0:192.168.8.101:10000",
            "1:192.168.8.102:10000"
        ]
    },

    "broker-b": {
        "cluster": "c1",
        "brokerName": "broker-b",
        "brokerAddrs": [
            "0:192.168.8.103:10000",
            "1:192.168.8.104:10000"
        ]
    }
}

• HashMap> clusterAddrTable ： Broker 叢集資訊

{
    "c1": [
        "broker-a",
        "broker-b"
    ]
}

• HashMap brokerLiveTable ： broker狀态資訊

{
    "192.168.8.101:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": "192.168.8.102:10000"
    },

    "192.168.8.102:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": ""
    },
    "192.168.8.103:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": "192.168.8.104:10000"
    },

    "192.168.8.104:10000": {
        "lastUpdateTimestamp": 20190909099999,
        "dataVersion": {
            "timestamp": 20190909099999,
            "counter": 0
        },
        "Channel": "channel-a",
        "haServerAddr": ""
    }
}

• HashMap> filterServerTable ： broker上的FilterServer清單。

{
    "192.168.8.101:10000": ["192.168.9.101:10000"],

    "192.168.8.102:10000": ["192.168.9.102:10000"]
}

4. 路由資訊的注冊

• RocketMQ的路由注冊主要是broker與nameSrv的心跳功能檢測，當broker啟動的時候會向叢集中所有的namesrv發送心跳語句，每隔30s向namesrv發送心跳包，namesrv收到心跳包之後會更新brokerLiveTable緩存中的lastUpdateTimestamp時間，然後nameSrv的定時任務會每隔10s掃描brokerLiveTable，如果超過120s沒有收到心跳包則将其剔除并且關閉socket連接配接。
• 源碼層次解析步驟
  • 1，brokerController的start方法中發送心跳包注冊registerBrokerAll，
  • 2，調用BrokerOuterAPI中的registerBrokerAll中主要周遊所有的nameSrv清單，BrokerSrv依次向nameSrv清單發送心跳包
  • 3，調用BrokerOuterAPI的registerBroker發送request資訊，RocketMQ是基于netty傳輸的，如果我們需要網絡跟蹤，rocketMQ會為每個消息生成一個requestCode，然後服務端會有對應的網絡處理器（processs包中）,隻需整庫搜尋 questCode 即可找到相應的處理邏輯
    • 心跳包request的資訊
      • brokerAddr：位址資訊
      • brokerId：0代表master，大于0代表slave
      • brokerName：名稱
      • clusterName：叢集名稱
      • haServerAddr：master位址，初次請求時為空，slave向nameSrv注冊之後傳回
      • requestBody：
        • filterServerList：消息過濾清單
        • topicConfigWrapper:主體配置
      • body：消息體
  • nameSrv接收到網絡請求之後開始進行處理，DefaultRequestProcessor預設的處理器，如果請求類型為 RequestCode REGISTER_BROKER，那麼最終會被轉發到RoutelnfoManager#registerBroker。
    • 1，首先在方法開始加入一個寫鎖，防止并發的修改RouteInfoManager中的路由表，然後開始維護clusterAddrTable資訊，首先判斷broker所屬的叢集是不是已經存在，如果不存在則建立并且将broker名稱放入到集合中。
    • 2，維護BrokerData，首先從brokerAddrTable中根據brokerName擷取broker資訊，如果擷取不到則将建立的brokerData資訊放入并且将registerFirst設定為true，表示第一次注冊，如果已經存在則将其替換并且将registerFirst設定為false，
    • 3，如果broker為master，并且Broker Topic配置資訊發生變化或者是初次注冊，那麼則需要建立或者更新topicQueueTable的資訊，如果在發送消息的時候topic是不存在的，那麼如果設定了brokerConfig中的autoCreateTopicEnable為true，就會傳回一個rocketMQ的預設的路由資訊。
    • 4，更新brokerLiveInfo的最後更新時間，這個是路由删除的最重要的清單
    • 5，注冊Broker上的filter過濾清單
    • 6，完成路由的注冊

5. 路由資訊的删除

• 路由删除的兩種方式
  • broker主動方式:當broker正常關機的時候，會發送一個unregisterBroker指令
  • nameSrv主動方式:nameSrv在啟動的時候，會開啟兩個定時任務，其中有一個是每隔10s掃描一次brokerLiveInfo清單，然後擷取清單中每一個元素的lastupdateTime,如果超過120s沒有收到broker的心跳包則會将其剔除清單關閉channel，
    • 判斷時間超過120s
    • 申請寫鎖
    • 根據brokerAddress删除brokerLiveTable和FilterServerTable
    • 維護brokerAddrTable，周遊brokerAddrTable擷取BrokeData，然後從brokeData中的屬性brokerAddr（map集合）中剔除，如果剔除之後集合為空則從brokerAddrTable一處brokerName

    • 根據 BrokerName，從 clusterAddrTable 中找到 Broker并從叢集中移除，如果移

      除後，叢集中不包含任何 Broker，則将改叢集從clusterAddrTable 中一處

    • 根據 brokerName周遊所有主題的隊列，如果隊列中包含了目前 Broker的隊列則移除，如果 topic 隻包含待移除 Broker 的隊列的話，從路由表中删除該 topic

    • 釋放寫鎖

      然後申請一個寫鎖（防止并發更新）删除brokerLiveTable，FilterServerTable資訊，然後維護brokerAddrTable，clusterAddrTable。

6. 路由資訊的發現

• RocketMQ路由并非是實時的，當topic路由發生變化的時候，不會主動推送給用戶端，而是由用戶端定時的拉取最新的路由資訊。
• 傳回給用戶端的對象是TopicRouteData，其結構是

orderTopicConf：順序消息配置内容，來自于kvConfig
List<QueueData> queueDatas：topic隊列中繼資料
List<BrokerData> brokerDatas：topic 分布的 broker 中繼資料
HashMap< String/ * brokerAdress*/,List<String> /* filt rServer* /> : broker 上過濾伺服器位址清單

• 路由發現實作類DefaultRequestProcessor的getRoutelnfoByTopic
  • 調用 RouterlnfoManager 的方法，從路由 topicQueueTable brokerAddrTable

1. terServerTable 中分别填充 TopicRouteData 中的 List

filterServer 位址表

• 如果找到主題對應的路由資訊并且該主題為順序消息，則從 NameServer

  KVconfig 中擷取關于順序消息相 的配置填充路由資訊

• 如果找不到路由資訊 CODE 則使用 TOPIC NOT_EXISTS ，表示沒有找到對應的路由

7.總結
