Dubbo Consumer 服務訂閱過程

開篇

整個Dubbo Consumer的引用過程比較複雜，這部分的文章會比較多，這篇文章的目的是描述Consumer的訂閱過程，側重于Consumer發現Provider的URL并生成對應的invoker的過程。

在這篇文章中，主要分為兩個部分講解，第一部分RegistryProtocol的refer過程側重于描述RegistryProtocol的流程，ZookeeperRegistry的subscribe過程側重于服務訂閱過程。

RegistryProtocol的refer過程

RegistryProtocol調用refer() => doRefer()方法。
RegistryProtocol的registry是ZookeeperRegistry對象。

public class RegistryProtocol implements Protocol {

    public <T> Invoker<T> refer(Class<T> type, URL url) throws RpcException {
        // registry://127.0.0.1:2181/org.apache.dubbo.registry.RegistryService?
        // application=dubbo-demo-api-consumer&dubbo=2.0.2&pid=58968
        // &refer=application=dubbo-demo-api-consumer&dubbo=2.0.2
        // &interface=org.apache.dubbo.demo.DemoService
        // &lazy=false&methods=sayHello&pid=58968
        // &register.ip=172.17.32.176&side=consumer&sticky=false
        // &timestamp=1571824631224&registry=zookeeper&timestamp=1571824632206
        url = URLBuilder.from(url)
                .setProtocol(url.getParameter(REGISTRY_KEY, DEFAULT_REGISTRY))
                .removeParameter(REGISTRY_KEY)
                .build();
        // registry為ZookeeperRegistry對象
        Registry registry = registryFactory.getRegistry(url);
        if (RegistryService.class.equals(type)) {
            return proxyFactory.getInvoker((T) registry, type, url);
        }

        // group="a,b" or group="*"
        Map<String, String> qs = StringUtils.parseQueryString(url.getParameterAndDecoded(REFER_KEY));
        String group = qs.get(GROUP_KEY);
        if (group != null && group.length() > 0) {
            if ((COMMA_SPLIT_PATTERN.split(group)).length > 1 || "*".equals(group)) {
                return doRefer(getMergeableCluster(), registry, type, url);
            }
        }

        // 執行doRefer動作
        return doRefer(cluster, registry, type, url);
    }

RegistryProtocol的doRefer()執行一系列核心步驟，在代碼中都備有注釋。
建立RegistryDirectory對象。
生成服務消費者連結并在consumers目錄下新增節點注冊服務消費者。
建立路由規則鍊。
訂閱 providers、configurators、routers 等節點資料。
将多個服務提供者合并為一個invoker。
重點關注訂閱 providers、configurators、routers 等節點資料的流程

public class RegistryProtocol implements Protocol {

    private <T> Invoker<T> doRefer(Cluster cluster, Registry registry, Class<T> type, URL url) {
        // 建立RegistryDirectory執行個體
        RegistryDirectory<T> directory = new RegistryDirectory<T>(type, url);
        // 設定注冊中心
        directory.setRegistry(registry);
        // 設定協定
        directory.setProtocol(protocol);

        // 所有屬性放到map中
        Map<String, String> parameters = new HashMap<String, String>(directory.getUrl().getParameters());

        // 生成服務消費者連結
        URL subscribeUrl = new URL(CONSUMER_PROTOCOL, parameters.remove(REGISTER_IP_KEY), 0, type.getName(), parameters);

        // 注冊服務消費者，在 consumers 目錄下新節點
        if (!ANY_VALUE.equals(url.getServiceInterface()) && url.getParameter(REGISTER_KEY, true)) {
            directory.setRegisteredConsumerUrl(getRegisteredConsumerUrl(subscribeUrl, url));
            registry.register(directory.getRegisteredConsumerUrl());
        }

        // 建立路由規則鍊
        directory.buildRouterChain(subscribeUrl);

        //  訂閱 providers、configurators、routers 等節點資料
        directory.subscribe(subscribeUrl.addParameter(CATEGORY_KEY,
                PROVIDERS_CATEGORY + "," + CONFIGURATORS_CATEGORY + "," + ROUTERS_CATEGORY));

        // 一個注冊中心可能有多個服務提供者，是以這裡需要将多個服務提供者合并為一個，生成一個invoker
        Invoker invoker = cluster.join(directory);
        // 在服務提供者處注冊消費者
        ProviderConsumerRegTable.registerConsumer(invoker, url, subscribeUrl, directory);
        return invoker;
    }
}

RegistryDirectory中的registry是ZookeeperRegistry對象。
ZookeeperRegistry中subscribe(url, this)方法中将RegistryDirectory對象作為NotifyListener參數。
執行ZookeeperRegistry對象的subscribe()方法，至此進入了服務訂閱過程。

public class RegistryDirectory<T> extends AbstractDirectory<T> implements NotifyListener {

    public void subscribe(URL url) {
        setConsumerUrl(url);
        CONSUMER_CONFIGURATION_LISTENER.addNotifyListener(this);
        serviceConfigurationListener = new ReferenceConfigurationListener(this, url);
        // registry為ZookeeperRegistry對象。
        registry.subscribe(url, this);
    }
}

ZookeeperRegistry的subscribe過程

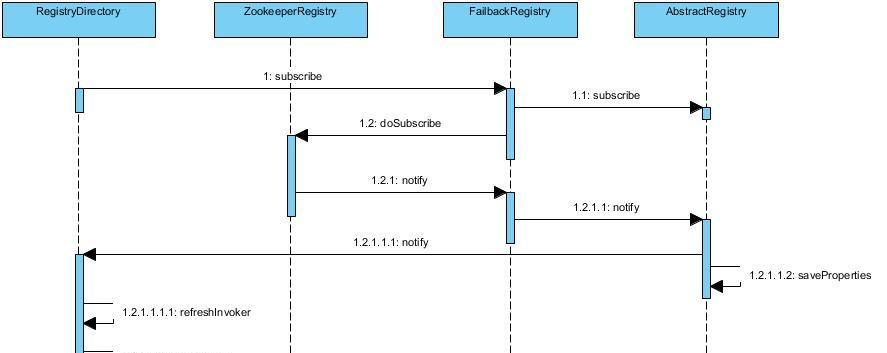

ZookeeperRegistry的整個subscribe過程涉及到ZookeeperRegistry、FailbackRegistry 、AbstractRegistry這幾個類，整個訂閱過程如下圖所示。
從圖中可以發現父類FailbackRegistry作為執行subscribe()的入口，真正執行的是ZookeeperRegistry的doSubscribe()方法。

ZookeeperRegistry、FailbackRegistry 、AbstractRegistry三者的類關系如下圖，涉及到父類子類具體實作方法的調用。

從ZookeeperRegistry訂閱時序圖可以看出來訂閱首先執行FailbackRegistry的subscribe()方法。
FailbackRegistry的subscribe()方法調用子類的ZookeeperRegistry的doSubscribe()方法。

public abstract class FailbackRegistry extends AbstractRegistry {

    public void subscribe(URL url, NotifyListener listener) {
        super.subscribe(url, listener);
        removeFailedSubscribed(url, listener);
        try {
            // 執行訂閱操作
            doSubscribe(url, listener);
        } catch (Exception e) {
        }
    }
}

ZookeeperRegistry的doSubscribe()主要執行訂閱操作，核心和zookeeper的特性比較相關。
擷取待訂閱的path資訊，包括providers,configurators,routers三類路徑。
針對每個待訂閱的path，會針對path增加children次元的監聽。
針對每個待訂閱的path，會一次性擷取children的變量并進入notify()流程。
zkListeners先根據consumer的URL次元和 listener次元唯一确定Zookeeper子節點監聽器ChildListener對象。
ZookeeperRegistry的path的子節點監聽器ChildListener回調中執行的ZookeeperRegistry.this.notify()方法。
針對處理path下的children的URL路徑會通過toUrlsWithEmpty()方法進行比對，擷取比對的URL進行處理。
首次擷取及後續回調都是執行ZookeeperRegistry.this.notify()方法。
notify()的urls是指訂閱path下所有符合要求的urls，通過toUrlsWithEmpty()進行比對。

public class ZookeeperRegistry extends FailbackRegistry {

    // 變量url的值
    // consumer://172.17.32.176/org.apache.dubbo.demo.DemoService?
    // application=dubbo-demo-api-consumer&category=providers,configurators,routers&dubbo=2.0.2
    // &interface=org.apache.dubbo.demo.DemoService&lazy=false&methods=sayHello
    // &pid=58968&side=consumer&sticky=false&timestamp=1571824631224
    public void doSubscribe(final URL url, final NotifyListener listener) {
        try {
            if (ANY_VALUE.equals(url.getServiceInterface())) {
                // 暫時不關注這部分邏輯
            } else {
                List<URL> urls = new ArrayList<>();
                // 處理providers、configurators、routers等路徑
                // /dubbo/org.apache.dubbo.demo.DemoService/providers
                // /dubbo/org.apache.dubbo.demo.DemoService/configurators
                // /dubbo/org.apache.dubbo.demo.DemoService/routers
                for (String path : toCategoriesPath(url)) {
                    ConcurrentMap<NotifyListener, ChildListener> listeners = zkListeners.get(url);
                    if (listeners == null) {
                        zkListeners.putIfAbsent(url, new ConcurrentHashMap<>());
                        listeners = zkListeners.get(url);
                    }
                    ChildListener zkListener = listeners.get(listener);
                    if (zkListener == null) {
                        // 建立zk節點變化回調監聽器
                        listeners.putIfAbsent(listener,
                        (parentPath, currentChilds) -> ZookeeperRegistry.this.notify(
                                url, listener, toUrlsWithEmpty(url, parentPath, currentChilds)));
                        zkListener = listeners.get(listener);
                    }
                    // 建立path對應的節點
                    zkClient.create(path, false);
                    // 添加path下的children的監聽
                    List<String> children = zkClient.addChildListener(path, zkListener);
                    // 處理path下的children
                    if (children != null) {
                        urls.addAll(toUrlsWithEmpty(url, path, children));
                    }
                }

                // 通知回調notify動作
                notify(url, listener, urls);
            }
        } catch (Throwable e) {
        }
    }
}

ZookeeperRegistry.notify()方法會調用父類FailbackRegistry.notify()方法進而執行doNotify()方法。
FailbackRegistry.doNotify()方法會調用父類AbstractRegistry.notify()。

public abstract class FailbackRegistry extends AbstractRegistry {
    protected void notify(URL url, NotifyListener listener, List<URL> urls) {

        try {
            doNotify(url, listener, urls);
        } catch (Exception t) {
            addFailedNotified(url, listener, urls);
        }
    }


    protected void doNotify(URL url, NotifyListener listener, List<URL> urls) {
        super.notify(url, listener, urls);
    }
}

AbstractRegistry的notify()的urls是指訂閱path下所有符合要求的urls。
将所有的urls按照url的category包括(providers,configurators,routers)三類。
将所有的urls按照分組進行回調處理。
回調的listener為RegistryDirectory對象，實作了NotifyListener接口。

public abstract class AbstractRegistry implements Registry {

    protected void notify(URL url, NotifyListener listener, List<URL> urls) {
        Map<String, List<URL>> result = new HashMap<>();
        for (URL u : urls) {
            // 符合要求的URL按照category作為分組key的Map。
            if (UrlUtils.isMatch(url, u)) {
                String category = u.getParameter(CATEGORY_KEY, DEFAULT_CATEGORY);
                List<URL> categoryList = result.computeIfAbsent(category, k -> new ArrayList<>());
                categoryList.add(u);
            }
        }
        if (result.size() == 0) {
            return;
        }
        Map<String, List<URL>> categoryNotified = notified.computeIfAbsent(url, u -> new ConcurrentHashMap<>());
        for (Map.Entry<String, List<URL>> entry : result.entrySet()) {
            String category = entry.getKey();
            // 同一類category的URL進行回調，譬如providers的URL一并進行回調。
            List<URL> categoryList = entry.getValue();
            categoryNotified.put(category, categoryList);
            // 調用監聽回調
            listener.notify(categoryList);
            // 儲存URL資訊
            saveProperties(url);
        }
    }
}

RegistryDirectory的notify過程

按照configurators、routers、providers組裝成List對象。
針對configurators執行toConfigurators()動作。
針對routers執行toRouters()動作。
針對providers執行refreshOverrideAndInvoker()動作。
每個細節後面分篇幅繼續講解。

public class RegistryDirectory<T> extends AbstractDirectory<T> implements NotifyListener {

    public synchronized void notify(List<URL> urls) {
        Map<String, List<URL>> categoryUrls = urls.stream()
                .filter(Objects::nonNull)
                .filter(this::isValidCategory)
                .filter(this::isNotCompatibleFor26x)
                .collect(Collectors.groupingBy(url -> {
                    if (UrlUtils.isConfigurator(url)) {
                        return CONFIGURATORS_CATEGORY;
                    } else if (UrlUtils.isRoute(url)) {
                        return ROUTERS_CATEGORY;
                    } else if (UrlUtils.isProvider(url)) {
                        return PROVIDERS_CATEGORY;
                    }
                    return "";
                }));

        List<URL> configuratorURLs = categoryUrls.getOrDefault(CONFIGURATORS_CATEGORY, Collections.emptyList());
        this.configurators = Configurator.toConfigurators(configuratorURLs).orElse(this.configurators);

        List<URL> routerURLs = categoryUrls.getOrDefault(ROUTERS_CATEGORY, Collections.emptyList());
        toRouters(routerURLs).ifPresent(this::addRouters);

        // providers
        List<URL> providerURLs = categoryUrls.getOrDefault(PROVIDERS_CATEGORY, Collections.emptyList());
        refreshOverrideAndInvoker(providerURLs);
    }
}
